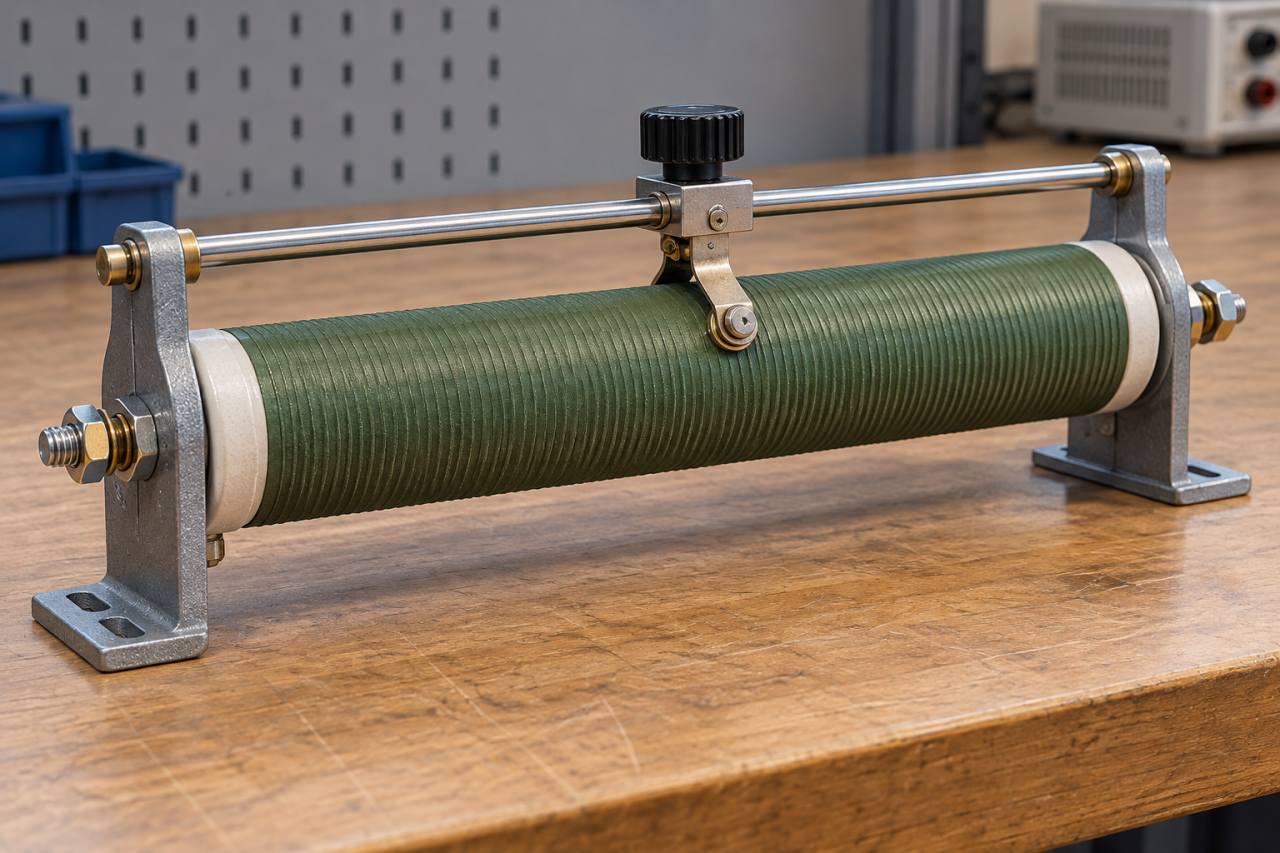

Ayarlanabilir Dirençler: Etkin Yol ve Sürgü Yükü

Ayarlanabilir direnç, devrenin çalışma noktasını değiştirmek için etkin direnç yolunun seçilmesini sağlar. Sabit dirence göre ek bir hareketli temas veya ayar mekanizması bulunabilir. Bu mekanizma elektriksel ve termal sınırların değerlendirilmesine dahil edilmelidir.

Ayarlanabilir Dirençler nedir?

Kısa cevap: Ayarlanabilir direnç, etkin direnç değerinin belirli bir aralıkta değiştirilebildiği elemandır. Ayar biçimi sürgü, kelepçe veya başka bir mekanik düzen olabilir.

Çalışma prensibi ve teknik bilgiler

Kısmi yolun güç kapasitesi

Toplam direnç yolunun küçük bir kısmı kullanıldığında ısı da bu bölgede yoğunlaşır. Elemanın tamamı için verilen güç, her ayar konumunda kullanılabilir güç değildir. Üreticinin kısmi kullanım ve izin verilen akım bilgisi dikkate alınır.

Ayar temasının elektriksel sınırı

Hareketli temasın taşıyabileceği akım direnç yolundan ayrı sınırlandırılabilir. Ayarın yük altında yapılmasına izin verilip verilmediği kontrol edilir. Bazı kelepçeli yapılar sabit kurulum ayarı içindir ve işletim sırasında sürekli hareket ettirilmez.

Ayar kaybında devre davranışı

Hareketli temasın kaybolması açık devre veya farklı bir elektriksel sonuç oluşturabilir. İlgili bağlantıda bunun akım ve çıkışa etkisi değerlendirilir. Bazı devrelerde kullanılmayan uçla sürgünün birleştirilmesi belirli arıza davranışını değiştirebilir. Böyle bir yöntem ürün ve devre tasarımıyla doğrulanmadan genel kural olarak uygulanmaz.

Kullanım alanları

Test düzeneğinde çalışma noktası seçimi, devre kalibrasyonu ve sınırlı akım ayarı bu elemanların kullanım alanlarıdır. Sürekli otomatik ayar gerekiyorsa mekanik yapının hareket ve ömür koşulları ayrıca değerlendirilir.

Uygulama örneği

Bir test devresinde ayarlanabilir direncin düşük ohm konumunda yüksek akım oluşabilir. Toplam gövdenin güç etiketi uygun görünse de küçük kullanılan yol bölgesi aşırı yüklenebilir. Akım her ayar noktasında hesaplanır. Sürgü veya kelepçenin kapasitesi ayrıca incelenir. Ayarın enerji kesikken yapılması gereken yapıda yük altında hareket ettirme planlanmaz. Gerekli çalışma aralığı bütün konumlarıyla doğrulanır ve kilitleme sonrasında direnç yeniden ölçülür.

Seçim kriterleri

• Ayar aralığı: Devrenin ihtiyaç duyduğu minimum ve maksimum etkin direnci belirleyin.
• Akım sınırı: Her ayar konumundaki yol ve temas akımını hesaplayın.
• Ayar yöntemi: Enerji altında ayar izni ve mekanik kilitleme koşulunu inceleyin.
• Isı dağılımı: Kısmi yüklenen bölgenin soğutma ve çevre boşluğunu değerlendirin.

Montaj ve devreye alma

Ayar enerji kesikken yapılır ve ohmik değer ölçülür. Sabitleme tamamlanır. İlk yükte temas bölgesi ve direnç gövdesinin sıcaklığı izlenir. Kullanılacak farklı konumlar tek bir başlangıç noktasına güvenmeden kontrol edilir.

Arıza belirtileri ve kontrol adımları

Ayar noktası çevresinde yerel aşırı ısınma yüksek temas direnci veya kısmi yol yükü kaynaklı olabilir. Kararsız değer gevşek ayar elemanını düşündürür. Teması sıkarak düzeltmeye çalışmadan ürünün montaj talimatı okunur.

Sık sorulan sorular

Düşük direnç ayarında aynı güç uygulanır mı?

Kullanılan yol oranı ve akım sınırına bağlıdır. Toplam anma gücü doğrudan geçerli kabul edilmez.

Her ayarlanabilir direnç potansiyometre midir?

Hayır. Güç tipi kelepçeli veya farklı mekanik ayar yapıları bulunabilir.

Çalışırken ayar yapılabilir mi?

Yalnızca ürünün açıkça izin verdiği çalışma koşullarında değerlendirilir.
