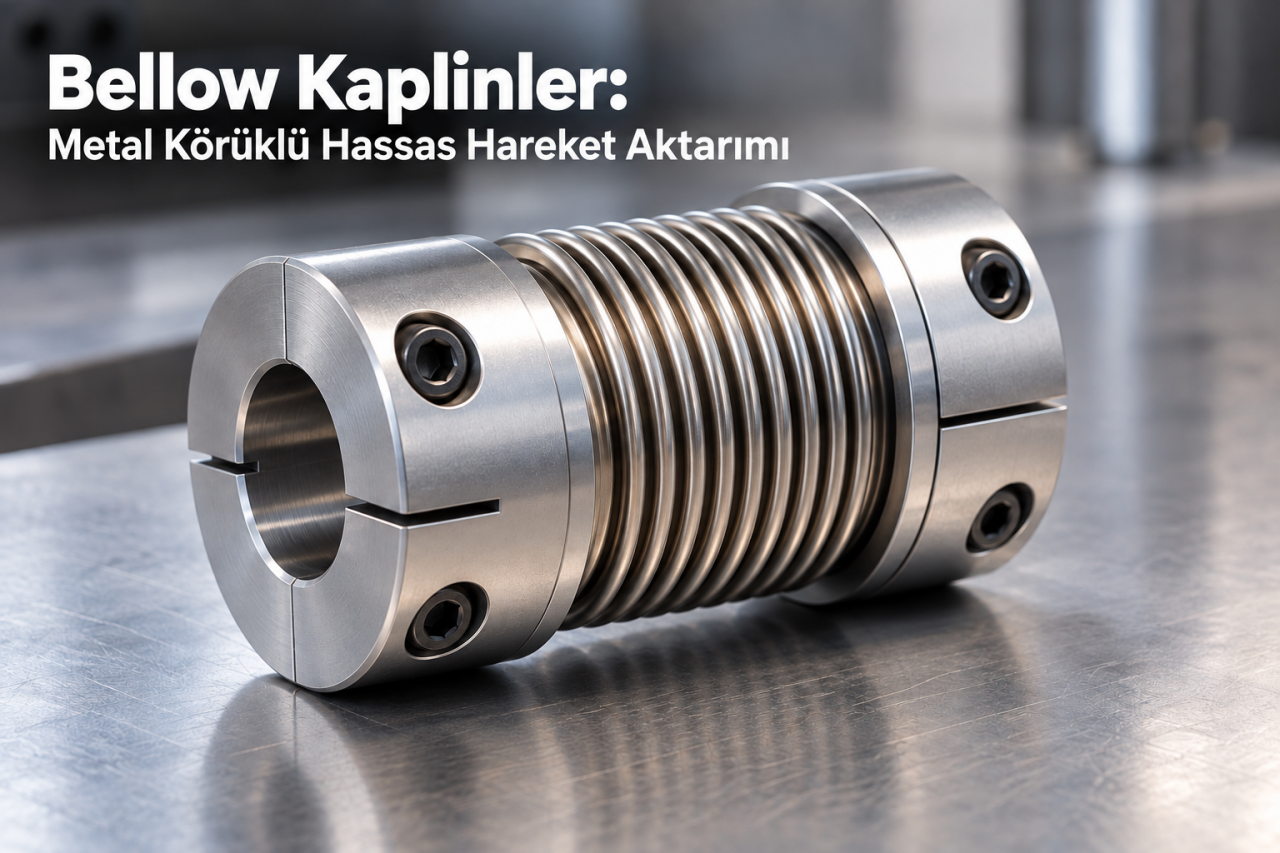

Bellow kaplinler, iki göbek arasındaki metal körük üzerinden hareket aktarır. Hassas eksenlerde tercih edilmesinin nedeni, uygun tasarımda boşluksuz bağlantı ve burulma rijitliği sağlayabilmesidir. Körük, izin verilen kaçıklıkları karşılayan esnek bölgedir ve aşırı deformasyondan korunmalıdır.
Bellow Kaplinler nedir?
Kısa cevap: Metal körüklü kaplin, göbekleri ince cidarlı körükle bağlayan esnek kaplin türüdür. Tork kapasitesi ve kaçıklık sınırı körük geometrisine ve ürün tasarımına bağlıdır.
Çalışma prensibi ve teknik bilgiler
Burulma rijitliği ve dinamik hata
Körüklü yapı açısal hareketi düşük boşlukla aktarabilir. Bununla birlikte tork altında sonlu bir burulma oluşur. İvmelenen eksende kaplin ataleti ve sürücü dinamiği de etkili olur. Hassas konumlandırma için sadece anma torkuna bakmak yetersizdir.
Körük yorulması ve birleşik kaçıklık
Körük radyal, açısal ve eksenel kaçıklıkların kombinasyonuyla çevrimsel gerilme yaşar. Tek tek verilen maksimum kaçıklıkların aynı anda kullanılabileceği varsayılmaz. Montaj sırasında körüğün çekilmesi veya sıkıştırılması çalışma rezervini azaltabilir.
Körüğü montaj aracı olarak kullanmama
Körük, çalışma sırasındaki izin verilen küçük sapmalar için tasarlanır. İki mili zorlayarak birbirine çekmek üzere kullanılmamalıdır. Montajdan kaynaklanan ön gerilme, çalışma kaçıklığı için kalan kapasiteyi azaltabilir. Göbekler arasındaki konum doğal montaj şartlarında sağlanır. İşletim öncesi elle dönüş kontrolü ve çalışma hızındaki gözlem farklı sorunları ortaya çıkarır.
Kullanım alanları
Servo konumlandırma, hassas test düzeni ve geri besleme bağlantısı körüklü kaplinin değerlendirilebileceği alanlardır. Darbeli yük veya yüksek titreşim varsa körüğün dinamik dayanımı ayrıca kontrol edilir.
Uygulama örneği
Bir servo eksende hızlı yön değiştirme sırasında konum farkı görülürse metal körüklü kaplinin göbekleri ve burulma davranışı kontrol edilir. Gevşek göbek kayması ile elastik açı değişimi farklı çözümler gerektirir. Mil hizası ve göbek mesafesi ölçülür. Yeni kaplin seçilecekse tepe tork ve birleşik kaçıklık birlikte değerlendirilir. Sadece daha büyük model kullanmak sensör veya motor yataklarına aktarılan kuvvetleri artırabileceği için bütün bağlantı düzeni yeniden incelenir.
Seçim kriterleri
- Tepe tork: Kalkış, duruş ve yön değiştirme yüklerini anma torkunun yanında değerlendirin.
- Hizalama: Birlikte oluşan kaçıklıkları üreticinin birleşik sınırlarıyla karşılaştırın.
- Göbek bağlantısı: Mil çapı, sıkma yapısı ve kayma önleme koşullarını inceleyin.
- Çalışma devri: Devir, dengeleme ve çevresel titreşim şartlarını ürüne göre doğrulayın.
Montaj ve devreye alma
Miller kaplin takılmadan hizalanır. Göbek aralığı çizimdeki konuma getirilir. Sıkma işlemi körüğü yüklemeyecek şekilde yapılır. İlk dönüşte sürtme, salınım ve bağlantı kayması gözlenir.
Arıza belirtileri ve kontrol adımları
Körük üzerinde çatlak veya deformasyon aşırı kaçıklık, montaj yükü veya yorulmayla ilişkili olabilir. Yön değişiminde hissedilen boşluk göbek bağlantısını düşündürür. Hasarlı körüğü düzeltip tekrar kullanmak yerine üretici bakım yaklaşımı izlenir.
Sık sorulan sorular
Körüklü kaplin titreşimi sönümler mi?
Elastomerli kaplinlerle aynı sönüm davranışı beklenmez. Tasarımın dinamik özellikleri incelenir.
Boşluksuz yapı hiç burulmaz mı?
Boşluk ve elastik burulma farklıdır. Rijitliği sonlu olan kaplin tork altında açı değiştirir.
Körük elle esnetilerek monte edilir mi?
Üreticinin montaj konumu ve izin verilen deformasyonu korunmalıdır. Zorlayarak yerleştirme uygun değildir.
