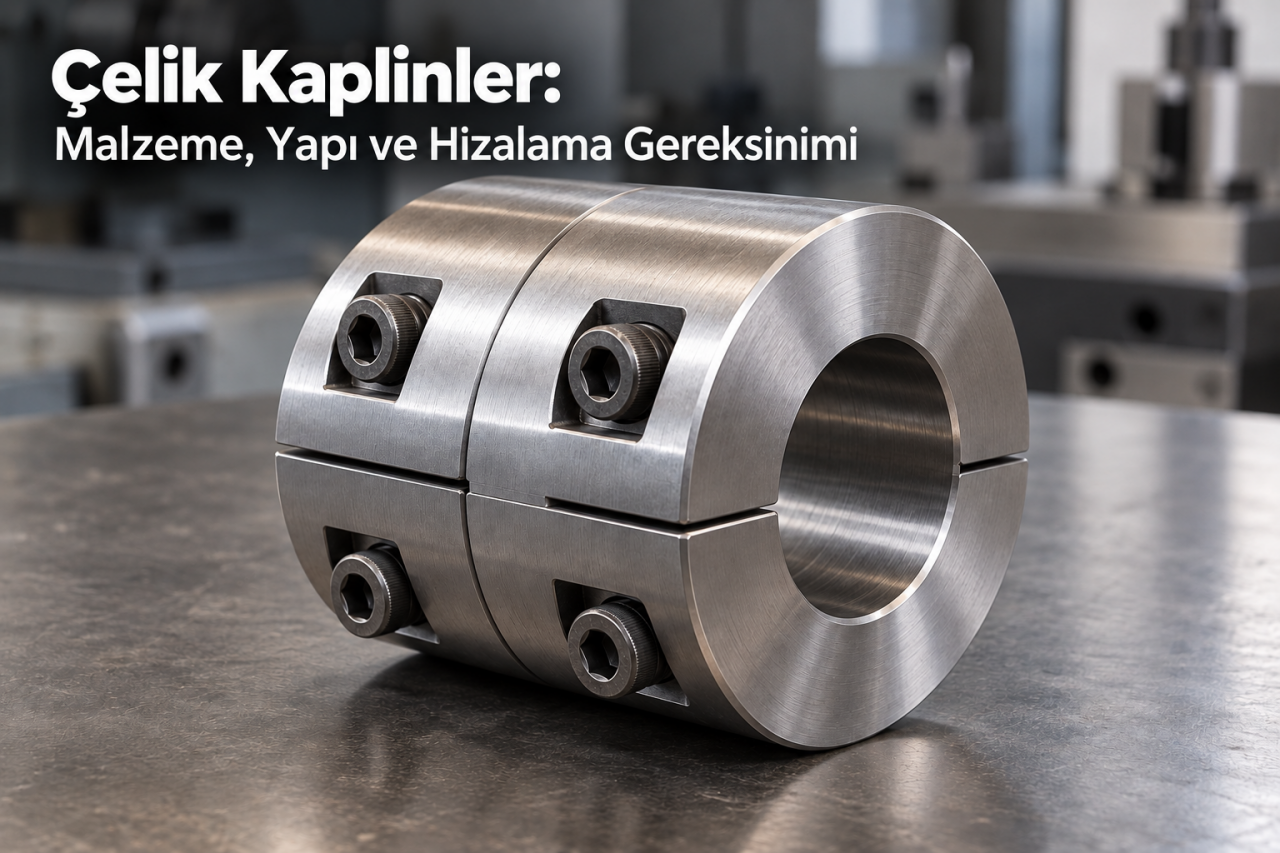

Çelik Kaplinler: Malzeme, Yapı ve Hizalama Gereksinimi

Çelik kaplin ifadesi tek bir mekanik prensibi tanımlamaz. Çelik gövdeli rijit, diskli veya başka esnek yapılar bulunabilir. Doğru seçim için malzeme adından önce kaplinin hangi tasarımla çalıştığı belirlenmelidir.

Çelik Kaplinler nedir?

Kısa cevap: Çelik kaplin, çelik bileşenler içeren mil bağlantısıdır. Kaçıklık karşılaması, boşluğu ve bakım ihtiyacı malzemeden çok yapısına bağlıdır.

Çalışma prensibi ve teknik bilgiler

Rijit ve esnek yapı farkı

Rijit kaplin, millerin uygun hizalanmasını gerektirir ve kaçıklığı esnek elemanla karşılamaz. Esnek çelik tasarımlar ise disk, diş veya başka mekanizmalar kullanabilir. Bu yapıların kaçıklık ve burulma özellikleri birbirinin yerine kabul edilmez.

Tork ve bağlantı yüzeyi

Mil-göbek birleşiminin taşıma kapasitesi kaplin gövdesi kadar önemlidir. Kama, sıkma veya geçme düzeni kendi hesap koşullarına sahiptir. Çelik malzeme adı korozyon dayanımı veya izin verilen devir hakkında tek başına yeterli bilgi vermez.

Yüzey ve göbek hazırlığı

Pas, çapak veya uygun olmayan yağ tabakası bazı sıkma bağlantılarının tutunmasını etkileyebilir. Kama ve sıkma düzenleri kendi yüzey koşullarına sahiptir. Montaj talimatı hangi yüzeyin nasıl hazırlanacağını belirtir. Rastgele yağlama veya aşırı sıkma yerine ilgili bağlantı yöntemi izlenir. Mil üzerinde oluşan hasar tekrar montajda değerlendirilir.

Kullanım alanları

Endüstriyel tahrik, test makinesi ve sabit mil bağlantıları çelik kaplin değerlendirmesinin örnekleridir. Yüksek rijitlik gereksinimiyle yatakların kabul ettiği yükler birlikte ele alınmalıdır. Yanlış hizalanmış rijit bağlantı diğer bileşenleri zorlayabilir.

Uygulama örneği

İki yataklı mil rijit çelik kaplinle birleştirildiğinde küçük merkezleme hatası bile yatakları zorlayabilir. Kaplin sağlam görünse de ısınma ve titreşim bağlantının yanlış olduğunu gösterebilir. Önce mil eksenleri ölçülür. Uygulama esnek bağlantı gerektiriyorsa uygun yapı değerlendirilir. Çelik malzemenin yüksek dayanımı, esnek elemanın görevini yerine getirmez. Değişimden sonra yalnız kaplin değil yatak sıcaklığı ve tahrikin akım davranışı da izlenir.

Seçim kriterleri

• Yapı tanımı: Rijit, dişli, diskli veya başka yapıyı teknik çizimden kesinleştirin.
• Yük çevrimi: Sürekli, darbeli ve ters yönlü torkları birlikte hesaplayın.
• Mil sabitleme: Kama veya sıkma düzeninin mil toleransı ve yüzey şartlarını doğrulayın.
• Ortam etkisi: Korozyon, sıcaklık ve gerekiyorsa yağlama koşullarını inceleyin.

Montaj ve devreye alma

Hizalama ölçülür ve göbeklerin montaj konumu işaretlenir. Bağlantı elemanları doğru yöntemle sıkılır. İşletime alınırken titreşim ve yatak sıcaklığı normal referans değerlerle karşılaştırılır.

Arıza belirtileri ve kontrol adımları

Montaj sonrası yatak sıcaklığının artması mil kaçıklığı veya eksenel zorlanma belirtisi olabilir. Göbekte fretting izleri bağlantı hareketini düşündürür. Daha büyük kapline geçmeden önce yükün neden yanlış aktarıldığı belirlenmelidir.

Sık sorulan sorular

Çelik kaplin her zaman rijit midir?

Hayır. Çelik elemanlarla esnek kaplin yapıları da üretilebilir.

Çelik malzeme paslanmaz demek midir?

Hayır. Alaşım ve yüzey koruması ayrıca belirtilmelidir.

Yüksek tork kapasitesi hizalama ihtiyacını azaltır mı?

Hayır. Hizalama sınırları yük kapasitesinden ayrı koşullardır.
