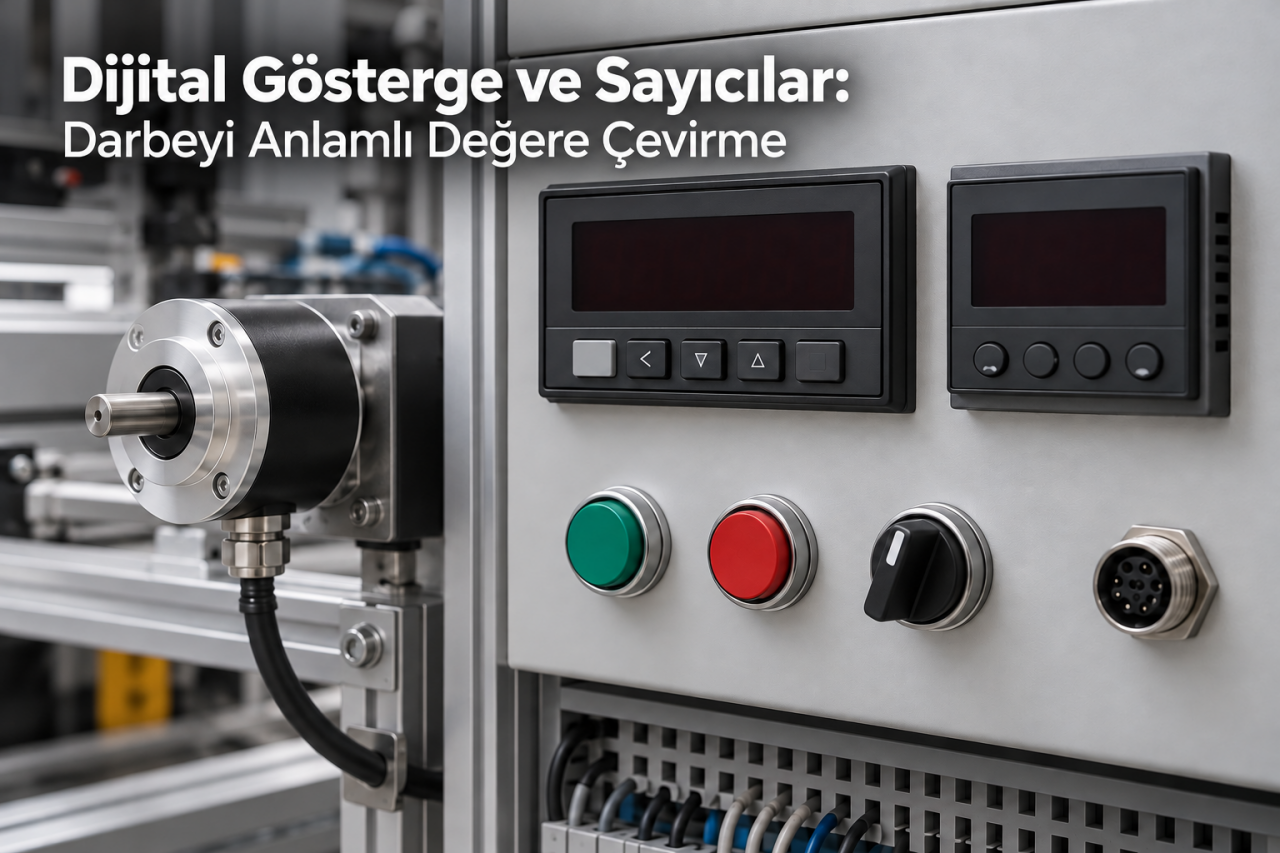

Dijital Gösterge ve Sayıcılar: Darbeyi Anlamlı Değere Çevirme

Bir sensörden gelen darbe bilgisini uzunluk, hız veya adet olarak göstermek doğru ölçekleme gerektirir. Dijital gösterge ve sayıcılar aynı girişe bağlansa bile farklı hesaplama görevleri yapabilir. Ekranın gösterdiği birim, giriş değerinin kendiliğinden sahip olduğu bir özellik değildir.

Dijital Gösterge ve Sayıcılar nedir?

Kısa cevap: Sayıcı darbeleri biriktirir. Hız göstergesi ise darbe frekansından veya zaman aralığından hız hesaplar. Bazı cihazlar iki işlevi ve eşik çıkışlarını birlikte sunar.

Çalışma prensibi ve teknik bilgiler

Sayım katsayısı ve fiziksel birim

Ölçüm tekeri veya aktarım oranıyla alınan darbeler, her darbenin temsil ettiği mesafeye dönüştürülür. Kenar sayma yöntemi katsayıya dahil edilir. Ondalık gösterim yalnızca ekran biçimidir. Fazladan basamak fiziksel çözünürlüğü artırmaz.

Reset, preset ve eşik çıkışı

Reset sayacı belirlenen başlangıç değerine döndürür. Preset başlangıç veya hedef değerini tanımlayabilir. Bu terimlerin işlevi cihaza göre okunur. Röle veya transistor çıkışın elektriksel kapasitesi, gösterge işlevinden ayrı değerlendirilir.

Gösterim aralığı ve taşma

Ekranın basamak sayısı sayacın iç hesap aralığıyla aynı olmayabilir. Uzun süre biriken toplamlar için taşma ve sıfırlama politikası belirlenir. Negatif sayım gereken görevde işaret desteği kontrol edilir. Hafızada tutulan toplamın ne zaman kaydedildiği, ani enerji kesintisi davranışını etkileyebileceğinden ürün bilgisinden okunur.

Kullanım alanları

Kesme hattında metre takibi, paket adedi sayımı, motor devri gösterimi ve proses limit izleme bu grubun kullanım alanlarıdır. İleri ve geri hareket bulunan makinelerde sayım yönünün nasıl işlendiği açıkça seçilmelidir.

Uygulama örneği

Bir kesme hattında sayıcının metrajı doğru görünürken hedefe bağlı çıkış geç çalışabilir. Sayım katsayısı ile çıkış gecikmesi ayrı konulardır. Önce bilinen uzunlukla ekran doğrulanır. Sonra hedef değer ve anahtarlama anı karşılaştırılır. Kesme mekanizmasının kendi tepkisi de toplam sonuca katılır. Yalnız preset değerini değiştirerek bütün hızlarda aynı kesme hatasını düzeltmek mümkün olmayabilir. İşletim hızı değiştiğinde dinamik davranış yeniden incelenir.

Seçim kriterleri

• Giriş kanalları: Tek darbe, A/B yön algılama ve giriş seviyesini uygulamayla eşleştirin.
• Sayım hızı: En yüksek darbe hızının cihazın giriş kapasitesini aşmadığını doğrulayın.
• Ölçek ve birim: Mekanik katsayıyı, ondalık yeri ve ekran aralığını birlikte ayarlayın.
• Hafıza davranışı: Enerji kesintisinde sayımın korunması ve yeniden başlatma koşullarını inceleyin.

Montaj ve devreye alma

Bilinen hareket veya adetle gösterilen değer karşılaştırılır. Reset girişi ve kilitleme koşulları test edilir. Alarm çıkışı ayrı ölçülür, yalnızca ekranda eşik işareti görülmesiyle yetinilmez.

Arıza belirtileri ve kontrol adımları

Düşük hızda doğru, yüksek hızda eksik sayım giriş sınırını veya darbe biçimini düşündürür. Ekranda sabit oran hatası ölçek katsayısıyla ilişkili olabilir. Titreşimli mekanizmada ileri geri darbeler, yön işlenmiyorsa toplamı artırabilir.

Sık sorulan sorular

Sayıcı hız göstergesi yerine kullanılır mı?

Cihaz hız hesaplama işlevi sunuyorsa kullanılabilir. Toplam darbe sayısı tek başına anlık hız değildir.

Ondalık basamak ölçüm hassasiyetini artırır mı?

Yalnızca gösterim biçimini değiştirir. Sensör ve hesaplama çözünürlüğü esas belirleyicidir.

Reset elektrik kesintisiyle aynı mıdır?

Hayır. Hafıza ve yeniden başlatma ayarları nedeniyle iki durumda farklı davranış görülebilir.
