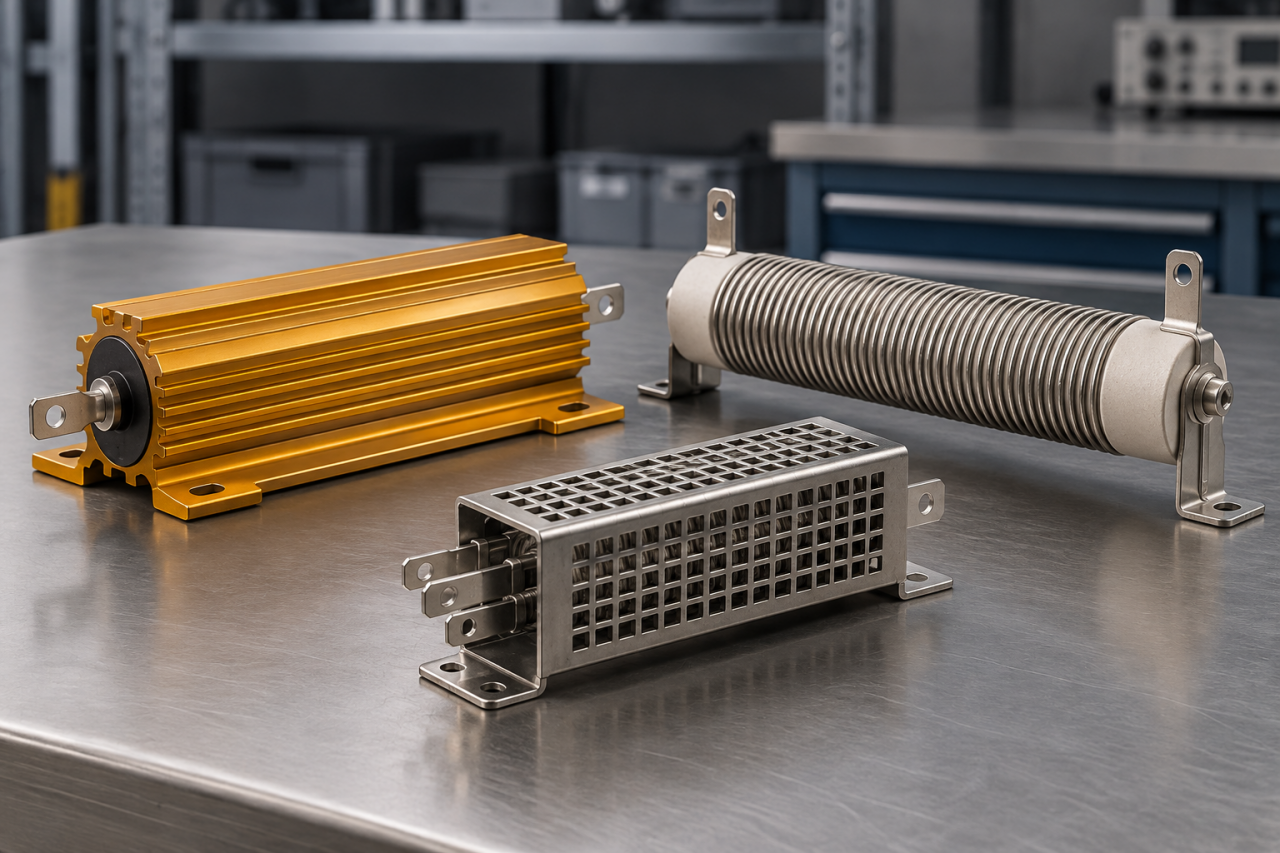

Dirençler: Ohm Değeri, Güç ve Isıl Tasarım

Bir direnç seçerken elektriksel değerin doğru olması yalnızca ilk koşuldur. Dirençler devrede enerji kaybı oluşturur ve bu enerjinin ısı olarak uzaklaştırılması gerekir. Sürekli yük, kısa süreli darbe ve ortam sıcaklığı aynı güç değerlendirmesine sahip değildir.

Dirençler nedir?

Kısa cevap: Direnç, akım ve gerilim arasında tanımlı elektriksel ilişki oluşturan elemandır. Endüstriyel seçimde ohm değeri, güç kapasitesi, darbe dayanımı ve montaj koşulları birlikte belirlenir.

Çalışma prensibi ve teknik bilgiler

Elektriksel kayıp ve tolerans

Doğru akımda güç, akımın karesi ile direnç veya gerilimin karesinin dirence bölümüyle hesaplanabilir. Değer toleransı gerçek direnç aralığını değiştirir. Sıcaklık katsayısı ise ısındıkça değerin nasıl değiştiğini tanımlar. Bu iki özellik birbirine eşit değildir.

Sürekli güç ve kısa süreli enerji

Sürekli güç kapasitesi belirli montaj ve çevre şartları altında verilir. Kısa süreli darbenin kabulü süreye, tekrara ve başlangıç sıcaklığına bağlıdır. Anma gücünü kısa bir darbenin tepe gücüyle doğrudan karşılaştırmak yeterli değildir.

Gerilim ve güç sınırını ayırma

Dirençte hesaplanan güç düşük olsa bile çalışma gerilimi ürünün yalıtım veya maksimum gerilim sınırını aşabilir. Güç ve gerilim bağımsız olarak kontrol edilir. Seri bağlantı gerilim paylaşımını etkileyebilir ancak her elemanın yükü ve toleransı değerlendirilmelidir. Tasarımda yalnız toplam ohm değerine bakmak yerel aşırı yükü gizleyebilir.

Kullanım alanları

Akım sınırlama, fren enerjisinin harcanması ve test yükü oluşturma endüstriyel direnç görevleridir. Bu görevler farklı yapı ve koruma gerektirir. Ölçüm hassasiyeti gereken devreyle enerji harcayan güç devresi aynı direnç özelliklerini önceliklendirmez.

Uygulama örneği

Aynı ohm ve watt değerindeki iki dirençten biri belirli soğutucuya, diğeri serbest havaya göre tanımlanmış olabilir. Doğrudan değişim yapılırsa beklenmeyen ısınma oluşabilir. Önce anma koşulları karşılaştırılır. Devredeki sürekli kayıp ve kısa olayların enerjisi hesaplanır. Montaj, çevre boşluğu ve yalıtım şartları bu göreve göre kurulur. Ürün seçiminin doğrulanması tek bir soğuk direnç ölçümüyle tamamlanmaz. Normal çalışma çevrimindeki termal davranış da gözlenir.

Seçim kriterleri

• Elektriksel değer: Direnç ve toleransı devrenin izin verdiği akım aralığıyla hesaplayın.
• Yük profili: Sürekli, darbe ve tekrar eden yükleri süre bilgisiyle tanımlayın.
• Soğutma koşulu: Hava akışı, soğutucu veya montaj yüzeyinin gerekli özelliklerini inceleyin.
• Yalıtım ve temas: Gerilim dayanımı, klemens düzeni ve sıcak yüzey erişimini değerlendirin.

Montaj ve devreye alma

Direnç enerji kesikken ölçülür ve bağlantı şeması doğrulanır. Montaj boşlukları ile ısıl düzen tamamlanır. Normal yük çevrimi uygulanarak sıcaklık ve elektriksel değerler üreticinin koşullarıyla karşılaştırılır.

Arıza belirtileri ve kontrol adımları

Kararan yüzey veya gevşek uç aşırı ısı ve temas direncini düşündürür. Değer değişimi yalnız yük kapasitesine değil yapısal hasara da bağlı olabilir. Aynı ohm değerinde daha küçük fiziksel ürün seçmek termal sorunu büyütebilir.

Sık sorulan sorular

Watt değeri her montajda geçerli mi?

Hayır. Anma koşulları, soğutma ve sıcaklığa bağlı azaltma bilgisi kontrol edilir.

Direnç ısınması arıza mıdır?

Enerji harcayan direnç ısınır. Önemli olan ürünün ve çevrenin izin verilen sınırlarını korumaktır.

Tolerans düşükse direnç güçlü müdür?

Tolerans değer doğruluğudur. Güç kapasitesi ayrı özelliktir.
