Disk Kaplinler: Lamelli Bağlantı ve Burulma Rijitliği
Disk kaplinler, ince metal lamellerin esnekliğini kullanarak tork aktarır. Metal disk paketinin şekli ve bağlantı düzeni izin verilen kaçıklıkları belirler. Servo görevinden ağır tahrike kadar farklı tasarımlar bulunduğu için aile adıyla kapasite seçilmemelidir.
Disk Kaplinler nedir?
Kısa cevap: Disk kaplin, göbekler arasında torku metal disk veya lamel paketleriyle ileten esnek kaplindir. Genellikle yüksek burulma rijitliği hedeflenir. Kaçıklık yeteneği paket sayısına ve geometriye bağlıdır.
Çalışma prensibi ve teknik bilgiler

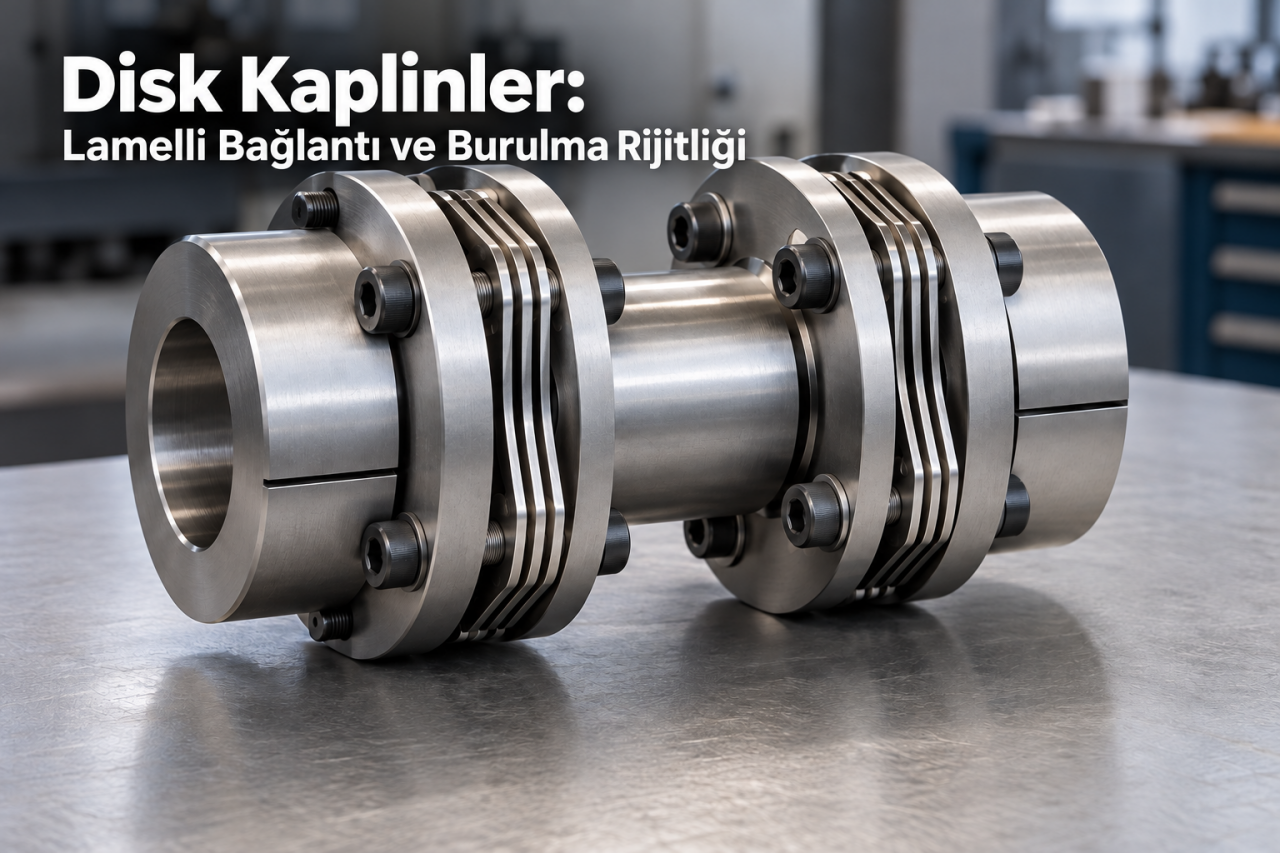

Tek paket ve çift paket düzeni
Tek esnek paketli yapı ile ara parçalı çift paketli yapı aynı radyal kaçıklık davranışını göstermez. Radyal sapmanın karşılanması tasarımdaki esnek düzlemlere bağlıdır. Eksenel ve açısal sınırlar da ürünün çizimi ve seçim bilgisiyle değerlendirilir.
Cıvata bağlantısı ve yorulma
Disk paketleri tork ve kaçıklık nedeniyle değişken yük taşır. Cıvata sırası, sıkma torku ve paket yönü önemlidir. Hasarlı lamel veya yanlış bağlantı kuvvet dağılımını bozabilir. Yağlama gerektirmeyen bir yapı, kontrol gerektirmeyen yapı anlamına gelmez.
Paket değişiminin kapsamı
Lamel paketi ve cıvatalar birlikte tasarlanmış bir kuvvet aktarım düzenidir. Farklı kalınlıkta lamel veya benzer görünen cıvata kullanılması özellikleri değiştirebilir. Onarımda üreticinin parça ve işlem şartları korunur. Yeni paket takıldıktan sonra hasara neden olan yük veya kaçıklık giderilmeden işletime dönmek arızanın tekrarına yol açabilir.
Kullanım alanları
Hassas tahrik, pompa bağlantısı ve servo eksenlerde uygun diskli tasarım kullanılabilir. Yüksek dinamik görevlerde tepe tork ile kaçıklık birlikte değerlendirilir. Ara parçanın uzunluğu kritik hız ve montaj alanına etki edebilir.
Uygulama örneği
Uzak iki mil arasında ara parçalı disk kaplin kullanıldığında destek mesafesi ve esnek düzlem düzeni önem kazanır. Yalnız tork kapasitesi seçilip uzunluk rastgele artırılırsa dinamik davranış değişebilir. Üreticinin devir ve ara parça koşulları incelenir. Montajda paketler çekilerek mesafe kapatılmaz. Tam hizalama sağlandıktan sonra yük altında titreşim kontrol edilir. Lamel yüzeyleri bakım sırasında hasar ve bağlantı gevşemesi açısından izlenir.
Seçim kriterleri
- Paket mimarisi: Esnek düzlem sayısını ve karşılanan kaçıklık türlerini kontrol edin.
- Dinamik tork: Yön değişimi ve yük darbelerini üreticinin seçim yöntemine dahil edin.
- Bağlantı düzeni: Disk paketinin yönü ve cıvata özelliklerini montaj talimatıyla eşleştirin.
- Devir ve ara parça: Dengeleme ihtiyacını, uzunluğu ve dönme sınırlarını inceleyin.
Montaj ve devreye alma
Göbekler hizalanır ve ara mesafe doğru ayarlanır. Lamel paketleri zorlanmadan birleştirilir. İlk çalışmada titreşim izlenir ve bakım aralığında bağlantı ile disk durumu gözlenir.
Arıza belirtileri ve kontrol adımları
Lamel çatlağı, aşırı kaçıklık veya değişken yükle ilişkili olabilir. Cıvata gevşemesi paket hareketini artırabilir. Titreşimi disk esnekliğine güvenerek sürdürmek yerine hizalama ve yükler yeniden kontrol edilir.
Sık sorulan sorular
Tek disk paket radyal sapmayı karşılar mı?
Tasarıma bağlıdır. Esnek düzlem düzeni ve üreticinin sınırları esas alınır.
Disk kaplin yağlanır mı?
Lamel esnekliğine dayanan birçok yapı yağlama gerektirmez. Ürünün bakım talimatı yine kontrol edilir.
Bir lamel çıkarılarak kaplin kullanılabilir mi?
Paket tasarımı değiştirilmemelidir. Üreticinin onarım veya değişim yöntemi izlenir.
