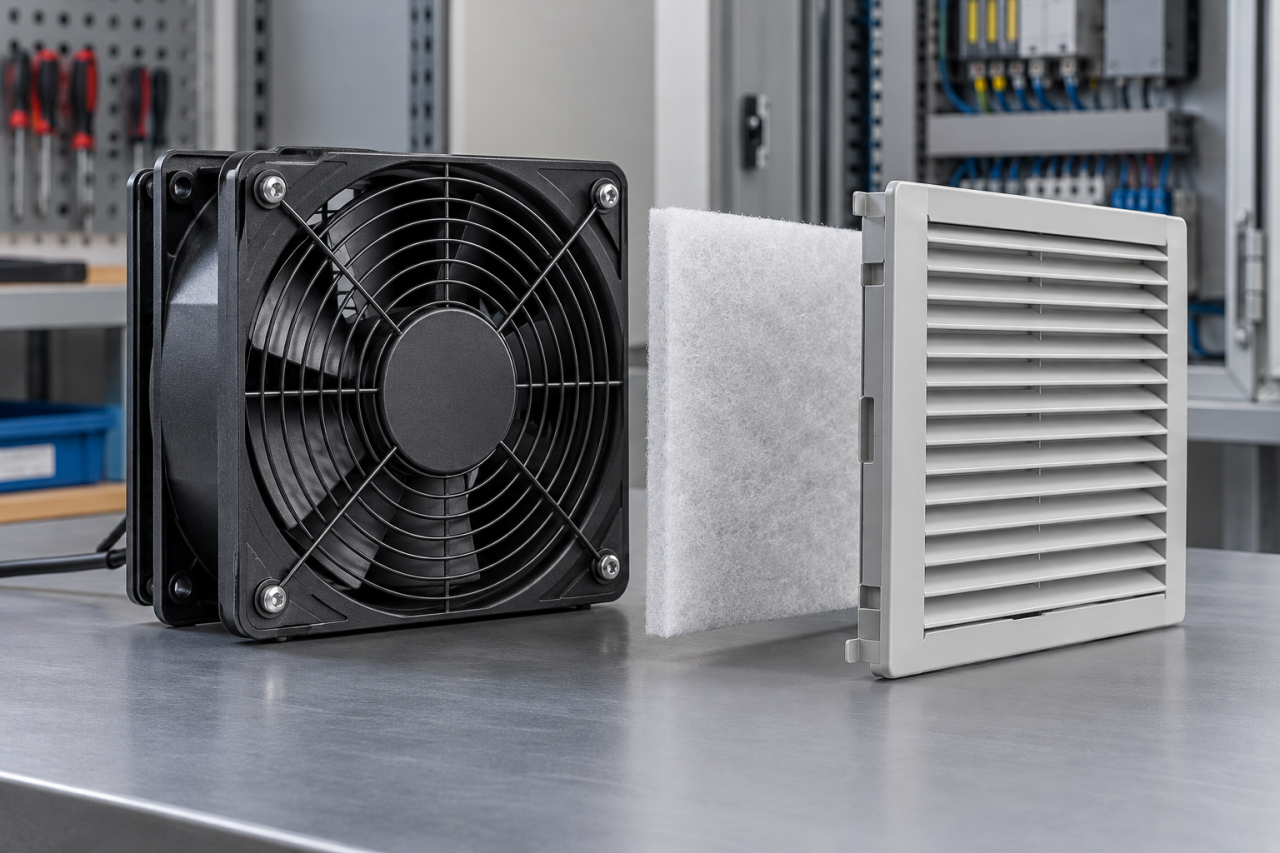

Fan: Pano Soğutması İçin Debi ve Çalışma Noktası

Bir pano fanını yalnız ölçüsüne veya serbest hava debisine göre seçmek yetersiz olabilir. Filtre, ızgara ve pano içi hava yolu akışa direnç oluşturur. Fanın gerçek çalışma debisi bu sistemle birlikte belirlenir.

Fan nedir?

Kısa cevap: Pano fanı, ortam havasını kullanarak ısının dışarı taşınmasına yardımcı olur. Gerçek çalışma noktası fan eğrisi ile sistem direnç eğrisinin kesişimidir. Fan, basit havalandırmayla ortam sıcaklığının altına soğutma sağlamaz.

Çalışma prensibi ve teknik bilgiler

Isı yükü ve hava debisi

Gerekli hava akışı, uzaklaştırılacak ısı ve izin verilen sıcaklık farkıyla ilişkilidir. Güç kaybı, dış ortam ve hava özellikleri hesaba katılır. Katalogdaki serbest hava debisi, filtreli kurulumdaki gerçek debi değildir. Filtre kirlendikçe direnç artabilir.

Akış yönü ve fan teknolojisi

Aksiyal ve radyal yapılar farklı basınç-debi karakterleri sunar. AC, DC ve elektronik kontrollü motor seçenekleri farklı besleme ve hız ayarı gerektirir. Hava giriş ve çıkışının konumu, kısa devre hava yolunu ve sıcak bölgeleri önleyecek şekilde planlanır.

Besleme ve hız kontrol uçları

DC veya EC fanlarda güç uçlarının yanında hız komutu ve devir bilgisi bulunabilir. Bu uçların elektriksel işlevleri birbirinin yerine kullanılamaz. Kontrol yöntemi ve kabul edilen sinyal seviyesi veri sayfasından okunur. Fanın dönmesi doğru hızda çalıştığını göstermez. Arıza izleme gerekiyorsa tanılama çıkışının anlamı kontrol sistemiyle eşleştirilir.

Kullanım alanları

Kontrol panosu, güç kaynağı muhafazası ve elektronik cihaz soğutması uygun fan uygulamalarıdır. Toz, yağ veya nem bulunan ortamda dış havayı içeri almak başka sorunlar oluşturabilir. Koruma ihtiyacı ve soğutma yöntemi birlikte seçilir.

Uygulama örneği

Bir filtreli pano fanı yeni takıldığında sıcaklık yeterli olabilir. Filtre kirlendikçe sistem direnci artar ve gerçek hava akışı azalır. Bakım aralığı yalnız takvimle değil ortam kirliliği ve sıcaklık davranışıyla da değerlendirilir. Fan değişiminde serbest debisi daha yüksek ürün seçilmesi aynı sistem basıncında daha iyi sonuç vereceğini garanti etmez. Eğriler karşılaştırılır. Pano kapalı ve gerçek kayıplar mevcutken sıcak bölgeler ölçülür.

Seçim kriterleri

• Isı bütçesi: Pano içi kayıp gücü ve hedef sıcaklık farkını belirleyin.
• Sistem direnci: Filtre, ızgara ve kanal kayıplarını fan eğrisiyle değerlendirin.
• Besleme ve kontrol: Gerilim, akım ve varsa hız komutunu cihazla eşleştirin.
• Bakım koşulu: Filtre değişimi, erişim ve fan arızası algılamasını planlayın.

Montaj ve devreye alma

Akış yönü doğrulanır ve giriş-çıkış açıklıkları engellenmeden hazırlanır. Pano kapalıyken normal yük uygulanır. Farklı noktalarda sıcaklık ölçülerek yalnız fan yakınındaki serinliğe güvenilmez. Filtre bakım aralığı işletim koşullarına göre belirlenir.

Arıza belirtileri ve kontrol adımları

Fan dönerken pano sıcaksa yetersiz gerçek debi veya yüksek ortam sıcaklığı araştırılır. Ses artışı rulman, kirlenme veya montajla ilişkili olabilir. Daha hızlı fan seçmek, tıkalı filtre veya yanlış hava yolunu ortadan kaldırmaz.

Sık sorulan sorular

Serbest hava debisi gerçek pano debisi mi?

Hayır. Sistem direnci akışı azaltabilir. Çalışma noktası birlikte değerlendirilir.

Fan ortamdan daha soğuk hava üretir mi?

Basit havalandırma fanı ortam havasını taşır. Soğutma sınırı ortam koşullarıyla ilişkilidir.

Aynı ölçüdeki fanlar muadil mi?

Debi-basınç eğrisi, besleme, akım, ses ve montaj koşulları da karşılaştırılır.
