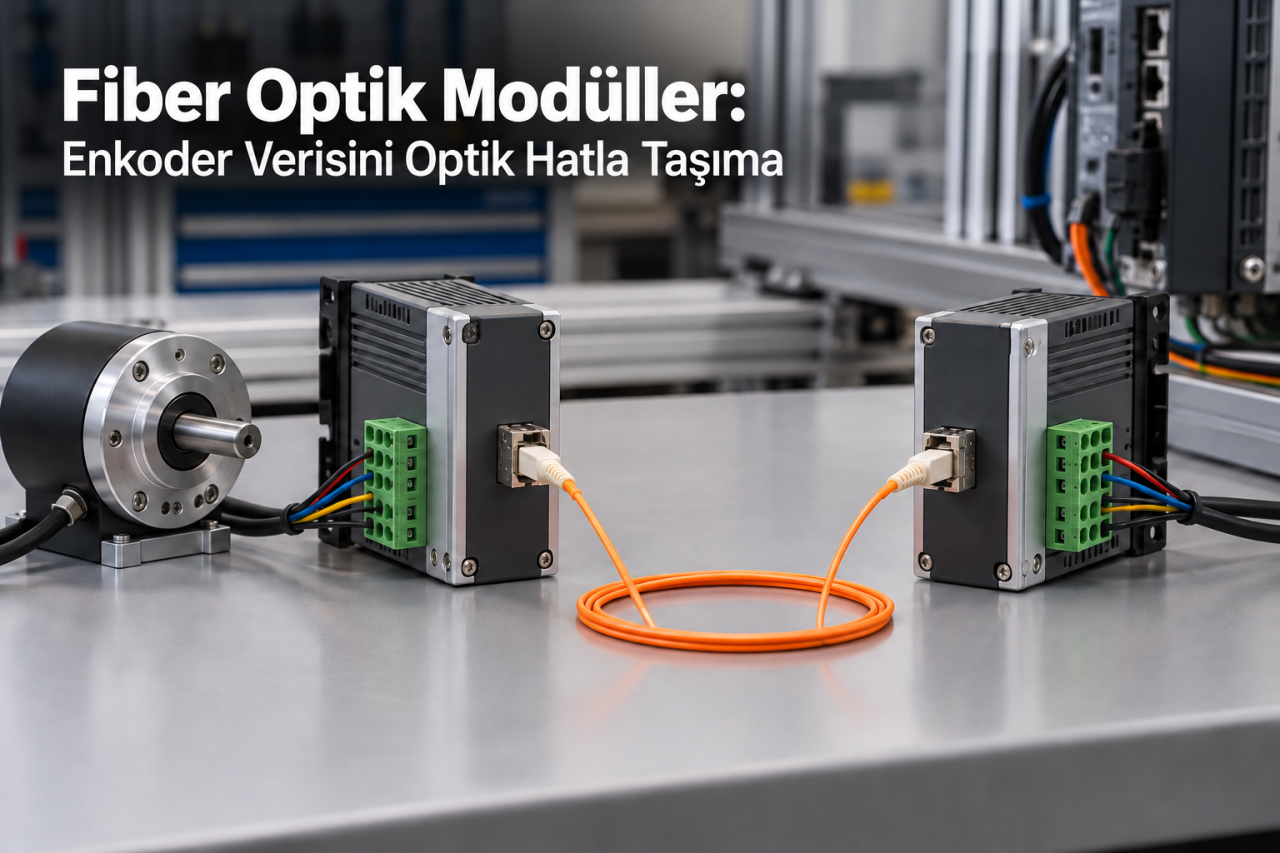

Fiber Optik Modüller: Enkoder Verisini Optik Hatla Taşıma

Elektriksel girişimin yoğun olduğu veya iki nokta arasında uzun mesafe bulunan düzenlerde optik iletim değerlendirilebilir. Fiber optik modüller, destekledikleri elektriksel sinyali ışık üzerinden taşır. Modül çifti, fiber tipi ve hız sınırı birlikte seçilmelidir.

Fiber Optik Modüller nedir?

Kısa cevap: Fiber optik modül, belirli elektriksel sinyalleri optik iletime dönüştüren veya optik sinyali yeniden elektriksel çıkışa çeviren cihazdır. Her modül Ethernet ya da her enkoder protokolünü taşımaz.

Çalışma prensibi ve teknik bilgiler

Verici, alıcı ve sinyal kanalları

Giriş ve çıkış kanal sayısı, diferansiyel hat yapısı ve yönlü haberleşme gereksinimi cihaz çiftiyle eşleşmelidir. A/B/Z darbelerini taşıyan düzenle seri veri protokolü taşıyan düzen farklı olabilir. İşaretin anlamı ve zaman ilişkileri korunmalıdır.

Fiber türü ve optik güç bütçesi

Tek modlu ve çok modlu fiberler, dalga boyu ve konnektör şartları açısından farklılaşır. İzin verilen mesafe yalnızca fiber uzunluğu değildir. Bağlantı kayıpları, ekler ve optik alıcının duyarlılığı da değerlendirilir. Optik hat, cihazların ayrı besleme ihtiyacını ortadan kaldırmaz.

Optik hattın bakım koşulları

Optik uçların kirlenmesi zaman içinde kaybı artırabilir. Uçlara gelişigüzel temas etmek yerine uygun temizlik yöntemi kullanılır. Keskin bükülmeler ve mekanik çekme engellenir. Yedek modül takıldığında dalga boyu, fiber tipi ve sinyal hızı yeniden kontrol edilir. Aynı konnektör görünümü optik uyumluluğu tek başına göstermez.

Kullanım alanları

Yüksek güçlü sürücülerin yakınındaki ölçüm hatları ve uzak pano bağlantıları optik iletim için adaydır. Optik bölüm elektriksel bir iletken yol oluşturmasa da cihazların besleme ve saha bağlantıları kendi izolasyon özellikleriyle değerlendirilir.

Uygulama örneği

İki pano arasında enkoder sinyali optik hatla taşındığında önce modüllerin aynı sinyal görevini desteklediği doğrulanır. Darbe aktarımı için seçilen ürünün çift yönlü seri protokolü de taşıdığı varsayılmaz. Fiber uçları ve kablo tipi eşleştirilir. Elektriksel taraftaki A/B yönü çıkışta tekrar kontrol edilir. Hat kurulduktan sonra düşük ve yüksek hızdaki sayımlar karşılaştırılır. Verici beslemesinin kaybında alıcının nasıl bilgi verdiği ayrıca sınanır.

Seçim kriterleri

• Sinyal uyumu: Darbe, seri veri veya ağ türünün modül tarafından açıkça desteklendiğini kontrol edin.
• Fiber eşleşmesi: Fiber tipi, dalga boyu ve konnektörü verici-alıcı çiftiyle doğrulayın.
• Zaman sınırı: Maksimum frekans, gecikme ve kanallar arası farkı ölçüm göreviyle karşılaştırın.
• Hat kaybı: Uzunluk, bağlantı ve ek kayıplarını optik güç bütçesine dahil edin.

Montaj ve devreye alma

Optik uçlar uygun yöntemle temizlenir ve fiber bükülme sınırları korunur. Hat tanılama bilgisi varsa kontrol edilir. Ardından elektriksel giriş ve çıkış aynı hareketle karşılaştırılarak yön ve darbe bütünlüğü doğrulanır.

Arıza belirtileri ve kontrol adımları

Aralıklı bağlantıda kirli optik uçlar veya keskin bükülmeler araştırılır. Elektriksel tarafta yanlış seviye bulunması fiber sağlam olsa bile veri aktarımını bozar. Hat durum göstergesi yanıyor olması tüm ölçüm kanallarının doğru işlendiğini göstermez.

Sık sorulan sorular

Fiber her mesafede çalışır mı?

Verici, alıcı ve fiberin kayıp bütçesi içinde çalışır. Evrensel bir mesafe sınırı yoktur.

Optik bağlantı tüm sistemi izole eder mi?

Optik bölüm iletken bağlantıyı kaldırır. Diğer besleme ve saha hatlarının izolasyonu ayrıca değerlendirilir.

Fiber modül encoder çözünürlüğünü değiştirir mi?

Aktarım amaçlı modül normalde çözünürlüğü değiştirmez. Desteklenen sinyal hızları ve kayıp davranışı kontrol edilir.
