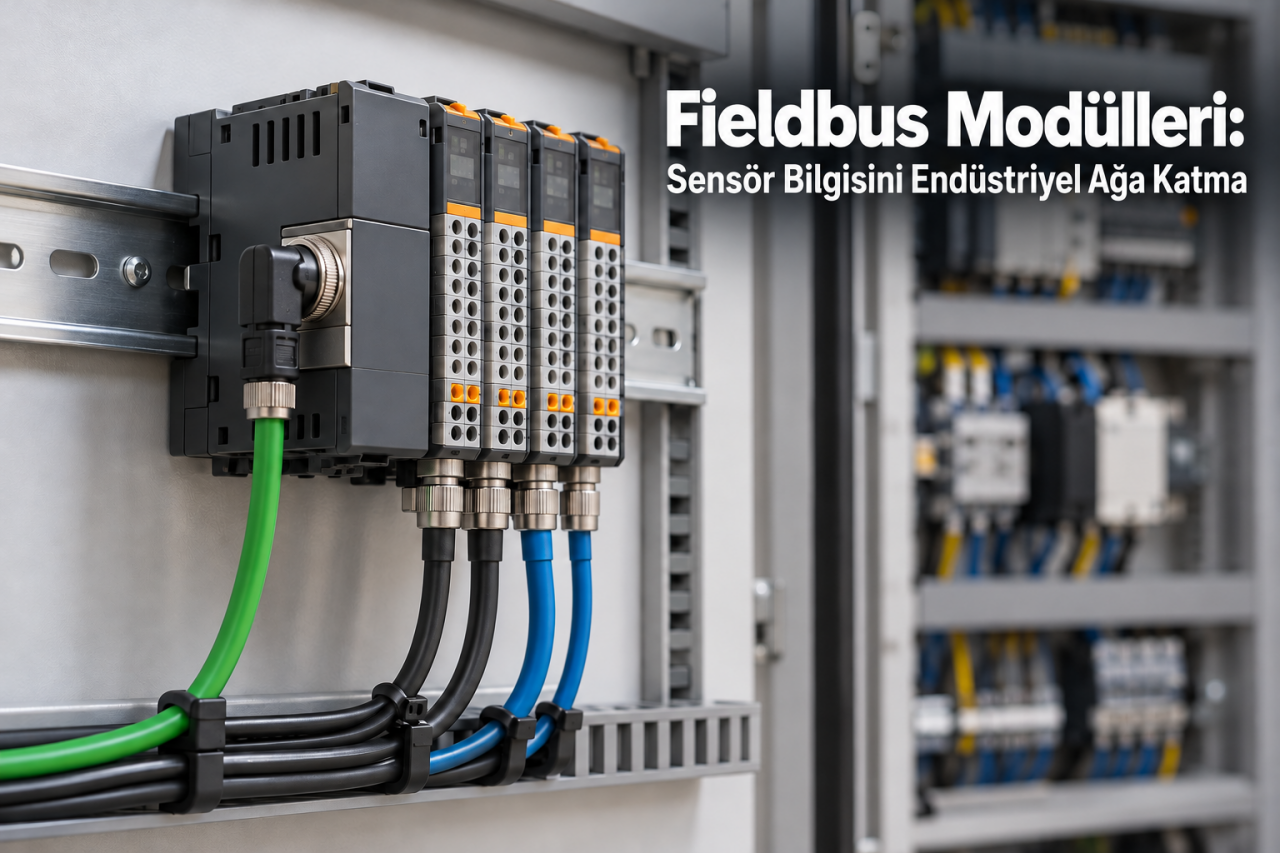

Fieldbus Modülleri: Sensör Bilgisini Endüstriyel Ağa Katma

Bir sensörün verisini kontrol ağına almak yalnızca fiziksel kablo bağlantısı kurmak değildir. Fieldbus modülleri, giriş verisini belirli ağın cihaz profiline ve haberleşme düzenine taşır. Kontrolörün beklediği veri alanları doğru tanımlanmalıdır.

Fieldbus Modülleri nedir?

Kısa cevap: Fieldbus modülü, saha sinyallerini desteklediği endüstriyel haberleşme sistemine aktaran arayüz cihazıdır. Ağ protokolü, cihaz rolü ve veri profili uygulamayla eşleşmelidir.

Çalışma prensibi ve teknik bilgiler

Cihaz tanımı ve veri eşlemesi

Ağ için gereken cihaz tanımlama dosyası ve profil kontrol sistemine eklenir. Sayısal değerin bayt sırası, işaretli veya işaretsiz biçimi ve ölçek birimi belirlenir. Okunan sayı doğru görünse bile yanlış veri türü tur sınırında veya negatif yönde sorun oluşturabilir.

Çevrim süresi ve eski veri

Ağın güncelleme süresiyle sensörün ölçüm süresi farklıdır. İletişim kesildiğinde son değerin tutulması, sıfır verilmesi veya hata işareti üretilmesi modele bağlıdır. Kontrolör geçerlilik durumunu okumadan eski değeri kullanmamalıdır.

Ağ konfigürasyonunu belgeleme

Adres, cihaz tanımı ve süreç veri düzeni birlikte kaydedilir. Modül değişiminde bu ayarların otomatik taşındığı varsayılmaz. Ağın sonlandırma ve topoloji kuralları kullanılan protokole göre uygulanır. Cihaz profilinin güncellenmesi veri alanlarını etkileyebileceğinden kontrolör eşlemesi de tekrar gözden geçirilir.

Kullanım alanları

Dağıtık ölçüm, pano dışı I/O ve çok sayıda sensörün merkezi kontrolöre bağlanması bu modüllerin kullanım alanlarıdır. Hızlı hareket kontrolü için çevrim ve senkronizasyon gereksinimi sıradan proses görüntülemesinden daha sıkı olabilir.

Uygulama örneği

Bir fieldbus modülü üzerinden gelen konum verisi başlangıçta doğru olabilir ancak negatif yönde büyük bir sayı gösterebilir. İşaretli değerin işaretsiz okunması bu davranışı oluşturabilir. Veri uzunluğu ve bayt sırası incelenir. Sonra farklı konumlarda fiziksel birimle karşılaştırma yapılır. İletişim kesildiğinde son değerin ekranda kalması makinenin durmuş olduğuna kanıt değildir. Kontrolör, geçerlilik bitini veya uygun hata durumunu işleyerek güncel veriyi ayırmalıdır.

Seçim kriterleri

• Ağ protokolü: Kontrolörün desteklediği sistem ve cihaz rolünü kesinleştirin.
• Veri profili: Uzunluk, birim, bayt sırası ve durum alanlarını eşleştirin.
• Zamanlama: Güncelleme ve haberleşme zaman aşımını süreçte izin verilen gecikmeyle karşılaştırın.
• Topoloji: Adresleme, sonlandırma ve fiziksel ağ kurallarını ilgili protokole göre uygulayın.

Montaj ve devreye alma

Önce ağ bağlantısı ve cihaz tanımı doğrulanır. Bilinen sensör değerleri kontrolör tarafında fiziksel birimle karşılaştırılır. Haberleşme kesintisi denemesinde veri geçerliliği ve makine tepkisi gözlenir.

Arıza belirtileri ve kontrol adımları

Ağda görünmesine rağmen veri gelmeyen cihazda süreç veri eşlemesi incelenir. Sabit çarpanlı fark ölçek veya birim hatasını düşündürür. Aralıklı kopmalar adres çakışması, sonlandırma veya fiziksel hat sorunlarıyla ilişkili olabilir.

Sık sorulan sorular

Her fieldbus modülü gateway midir?

Bir modül saha sinyalini tek bir ağa taşıyabilir. Gateway farklı sistemler arasında geçiş yapar. İşlevler örtüşebilir ancak aynı değildir.

Aynı ağ adı yeterli uyum sağlar mı?

Profil, sürüm, veri yapısı ve kontrolör desteği ayrıca doğrulanır.

Ağ hızı ölçüm güncelleme hızına eşit mi?

Hayır. Cihaz işleme süresi ve yapılandırılan çevrim de etkilidir.
