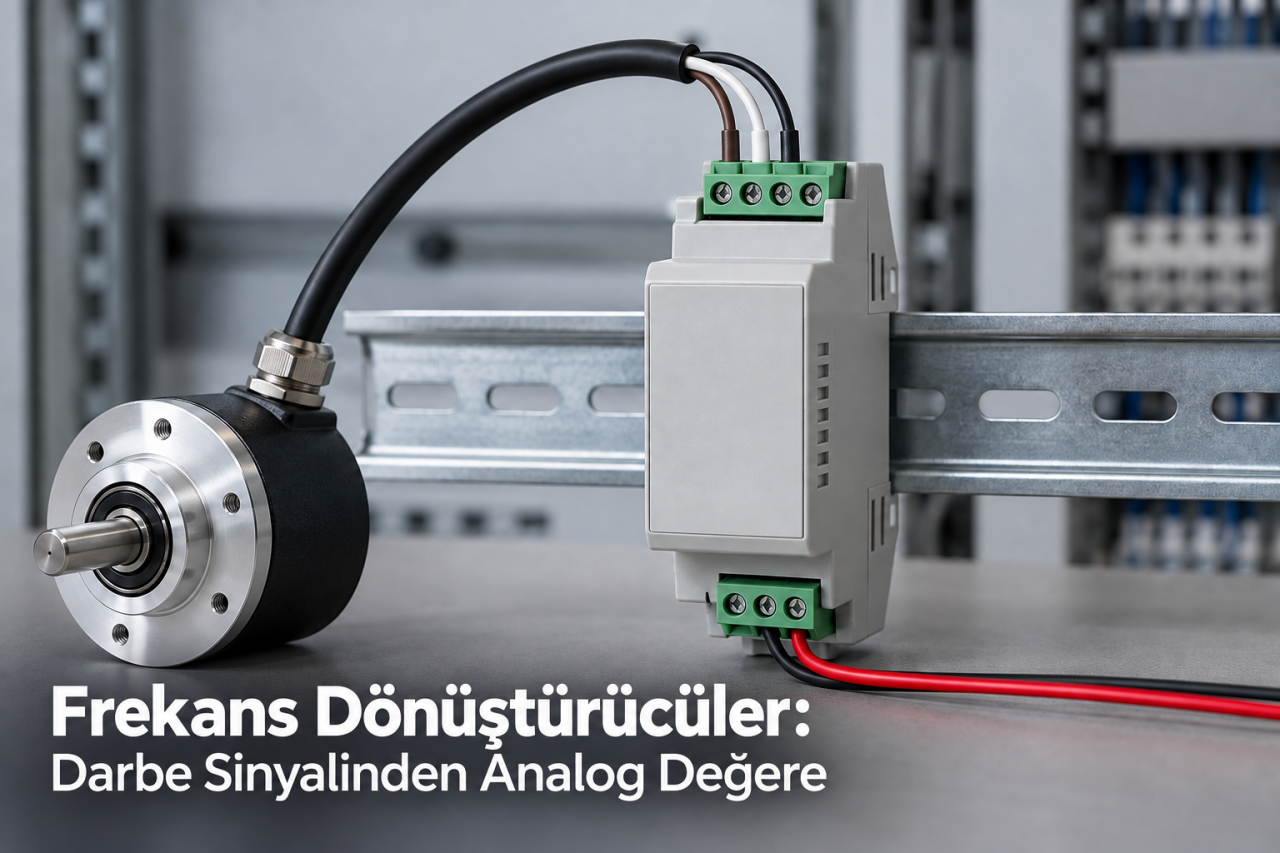

Frekans Dönüştürücüler: Darbe Sinyalinden Analog Değere

Bu kategoride frekans dönüştürücü, sinyal işleme zincirindeki darbe veya frekans dönüşümünü ifade eder. Motor beslemesini değiştiren frekans sürücüsüyle aynı görevde değildir. Sensör frekansını kontrol sisteminin okuyabildiği değere çevirmek için ölçek ve zaman tepkisi doğru kurulmalıdır.

Frekans Dönüştürücüler nedir?

Kısa cevap: Sinyal frekans dönüştürücüsü, giriş frekansını analog değer veya başka bir darbe frekansıyla temsil eden cihazdır. Desteklenen dönüşüm türü ürünün giriş-çıkış işlevlerine bağlıdır.

Çalışma prensibi ve teknik bilgiler

Frekans ile fiziksel hız ilişkisi

Giriş frekansı, sensörün tur başına darbe sayısı ve mekanik hızla ilişkilidir. Dönüşüm aralığı tanımlanırken en yüksek gerçek çalışma frekansı kullanılır. Ölçek sıfırı, çıkış minimumu ve yön işleme biçimi ayrı parametreler olabilir.

Filtreleme ve düşük hız davranışı

Düşük frekansta darbeler arasındaki süre uzar. Hızın güncellenmesi için daha fazla beklemek gerekebilir. Filtre, çıkışı sakinleştirirken değişime tepkiyi geciktirir. Sıfır hız zaman aşımı, hareket durmuşken eski değerin ne kadar tutulacağını etkiler.

Frekans çarpma ve bölme

Bazı dönüştürücüler darbe oranını değiştirir. Giriş ve çıkışın maksimum frekansları seçilen oranla birlikte kontrol edilir. Darbe bölme küçük hareketlerde çıkış güncellemesini seyrekleştirebilir. Darbe çarpma ise yeni bir fiziksel doğruluk sağlamaz. Üretilen çıkışın görev için yeterli zaman bilgisini koruduğu gösterilmelidir.

Kullanım alanları

Devir bilgisinin analog PLC girişine aktarılması, eski analog göstergenin dijital sensörle çalıştırılması ve hız referansının farklı ölçeğe çevrilmesi bu ürünün görevleridir. Pozisyon bilgisi gereken uygulamada yalnızca frekans çıkışı yeterli olmayabilir.

Uygulama örneği

Bir devir ölçümü analog PLC girişine çevrilirken giriş frekansının tam ölçeği gerçek maksimum hızla eşleştirilir. Daha sonra hız azaltılır ve analog değerin beklenen oranda düştüğü görülür. Çok düşük hızda güncelleme gecikmesi normal işletim için kabul edilebilir olmayabilir. Sıfır hız süresi bu ihtiyaca göre değerlendirilir. Hat durduğunda analog çıkışın hangi seviyeye geçtiği kaydedilir. Gerçek duruşla kablo kopmasının ayırt edilme imkanı ayrıca incelenir.

Seçim kriterleri

• Giriş formatı: Darbe seviyesi, kanal sayısı ve en yüksek frekansı doğrulayın.
• Çıkış aralığı: Gerilim, akım veya darbe çıkışını alıcı özellikleriyle eşleştirin.
• Ölçek noktaları: Minimum ve maksimum frekansın hangi fiziksel değerleri temsil ettiğini yazın.
• Dinamik cevap: Filtre ve sıfır hız süresini süreç değişim hızına göre değerlendirin.

Montaj ve devreye alma

Bilinen frekanslar minimum, orta ve üst aralıkta uygulanır. Çıkış değerleri beklenen ölçekle karşılaştırılır. Ardından frekans basamak değişimi ve giriş yokluğu davranışı test edilir.

Arıza belirtileri ve kontrol adımları

Çıkışın doyması aralık seçimine, gecikmesi filtreye bağlı olabilir. Düşük hızda dalgalanma giriş periyodunun uzunluğu ve ölçüm yöntemiyle birlikte değerlendirilir. Yanlış darbe katsayısı tüm aralıkta oran hatası üretir.

Sık sorulan sorular

Bu cihaz motor hızını doğrudan değiştirir mi?

Sinyal dönüştürücü ölçüm veya referans bilgisini işler. Motor güç beslemesini yöneten sürücü farklı cihazdır.

Yön bilgisi analog çıkışa taşınır mı?

Cihazın çift yönlü işlevine ve ölçekleme tasarımına bağlıdır.

Filtre ne kadar yüksek olmalı?

Gerekli kararlılık ve izin verilen tepki süresi birlikte değerlendirilir. Her uygulamaya uygun tek değer yoktur.
