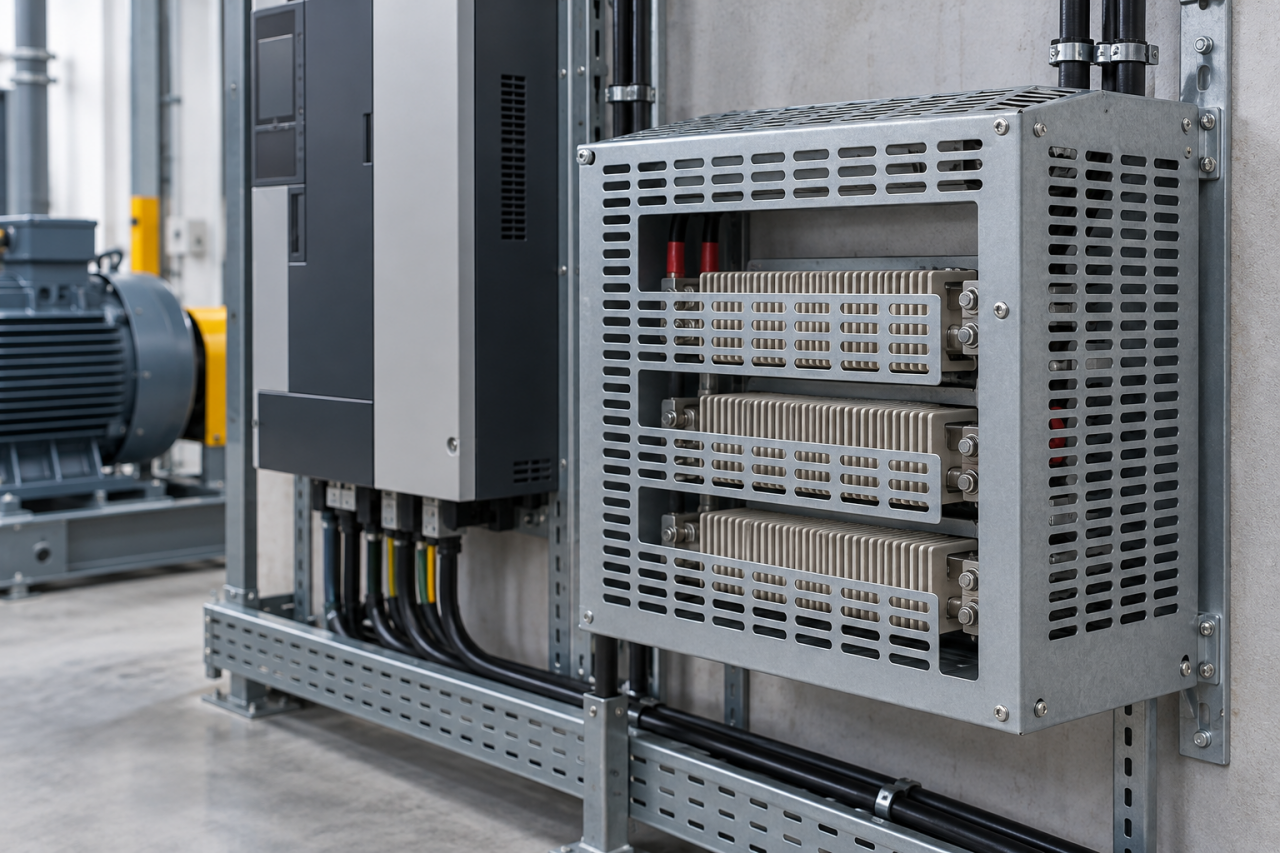

Frenleme Dirençleri: Rejeneratif Enerji ve Sürücü Uyumu

Motor yavaşlatılırken mekanik enerji elektrik enerjisine dönüşebilir. Bu enerji sürücünün DC barasını yükseltiyorsa uygun frenleme düzeni gerekir. Frenleme dirençleri, desteklenen sürücü mimarisinde enerjiyi ısıya çevirir. Direnç seçimi yalnız watt değerine göre yapılmaz.

Frenleme Dirençleri nedir?

Kısa cevap: Frenleme direnci, sürücünün fren kıyıcısı üzerinden gelen rejeneratif enerjiyi harcayan güç elemanıdır. Sürücünün izin verdiği direnç aralığı ve yük çevrimiyle uyumlu olmalıdır.

Çalışma prensibi ve teknik bilgiler

Ohm değeri ve kıyıcı akımı

Direnç küçüldükçe aynı bara geriliminde akım artar. Sürücünün belirttiği minimum direnç sınırının altına inilmez. Çok yüksek direnç ise gerekli frenleme gücünü sağlayamayabilir. Kıyıcının dahili veya harici olması bağlantı ve kapasite değerlendirmesini değiştirir.

Fren enerjisi ve görev çevrimi

Bir yavaşlama olayındaki enerji, dönen atalet ve hız değişiminden hesaplanabilir. Düşey hareketlerde potansiyel enerji de dahil edilir. Tek fren olayının enerjisiyle tekrarlar arasındaki ortalama güç birlikte değerlendirilir. Darbe kapasitesi üreticinin eğrileriyle kontrol edilir.

Enerji ve süreyi birlikte hesaplama

Dirençte harcanan enerji, zamana göre güç toplamıdır. Aynı enerjinin daha kısa sürede verilmesi daha yüksek tepe güç oluşturur. Bu nedenle sadece ortalama watt üzerinden seçim yapılmaz. Fren kıyıcısının sınırları ve direnç darbe eğrisi birlikte incelenir. Çok eksenli sistemlerde aynı bara üzerindeki eşzamanlı rejenerasyon ayrıca değerlendirilir.

Kullanım alanları

Sık duruş yapan konveyör, test tahriki ve indirilen yükte rejenerasyon oluşturan kaldırma sistemleri direnç frenlemesini gerektirebilir. Şebekeye enerji geri veren sürücülerde mimari farklıdır. Direnç, mekanik tutma freni yerine genel olarak kullanılmaz.

Uygulama örneği

Sık duruş yapan bir tahrikte tek yavaşlama için yeterli direnç, tekrarlar sıklaşınca fazla ısınabilir. Her duruşta harcanan enerji ve çevrim süresi ayrı hesaplanır. Ortalama yük soğutma gereksinimini, kısa olay ise darbe kapasitesini belirler. Düşey yükte yalnız dönme ataleti hesabı yapılmaz, potansiyel enerji de dahil edilir. Sürücü minimum direnç sınırı korunur. Termal kontak varsa açılması halinde gerekli tahrik tepkisinin gerçekten oluştuğu kontrol edilir.

Seçim kriterleri

• Sürücü sınırı: İzin verilen minimum direnç ve fren kıyıcısının kapasitesini doğrulayın.
• Enerji hesabı: Atalet, başlangıç hızı, duruş süresi ve düşey yükü dikkate alın.
• Tekrar süresi: Frenleme sıklığı ve soğuma aralığından ortalama yükü belirleyin.
• Termal koruma: Varsa sıcaklık kontağının bağlantısını ve arıza tepkisini planlayın.

Montaj ve devreye alma

Direnç yalnız sürücünün belirtilen fren terminallerine bağlanır. Sıcak yüzey boşluğu ve havalandırma sağlanır. Kontrollü yavaşlamayla bara davranışı ve sıcaklık izlenir. Termal koruma zinciri ayrıca sınanır.

Arıza belirtileri ve kontrol adımları

Yavaşlamada bara aşırı gerilimi direnç değeri, bağlantı veya fren kapasitesini düşündürür. Dirençte aşırı ısınma tekrar çevriminin yanlış hesaplanmasıyla ilişkili olabilir. Duruş rampasını değiştirmek bütün yük ve proses şartlarıyla değerlendirilir.

Sık sorulan sorular

Daha düşük ohm daha iyi frenleme midir?

Akımı artırır ve kıyıcıyı aşırı yükleyebilir. Sürücünün minimum direnç sınırı korunmalıdır.

Yüksek watt değerli direnç her sürücüye uyar mı?

Ohm değeri, darbe kapasitesi, bağlantı ve koruma koşulları da uyumlu olmalıdır.

Fren direnci yükü hareketsiz tutar mı?

Rejeneratif enerjiyi harcar. Statik tutma görevi için gereken mekanik düzen ayrı değerlendirilir.
