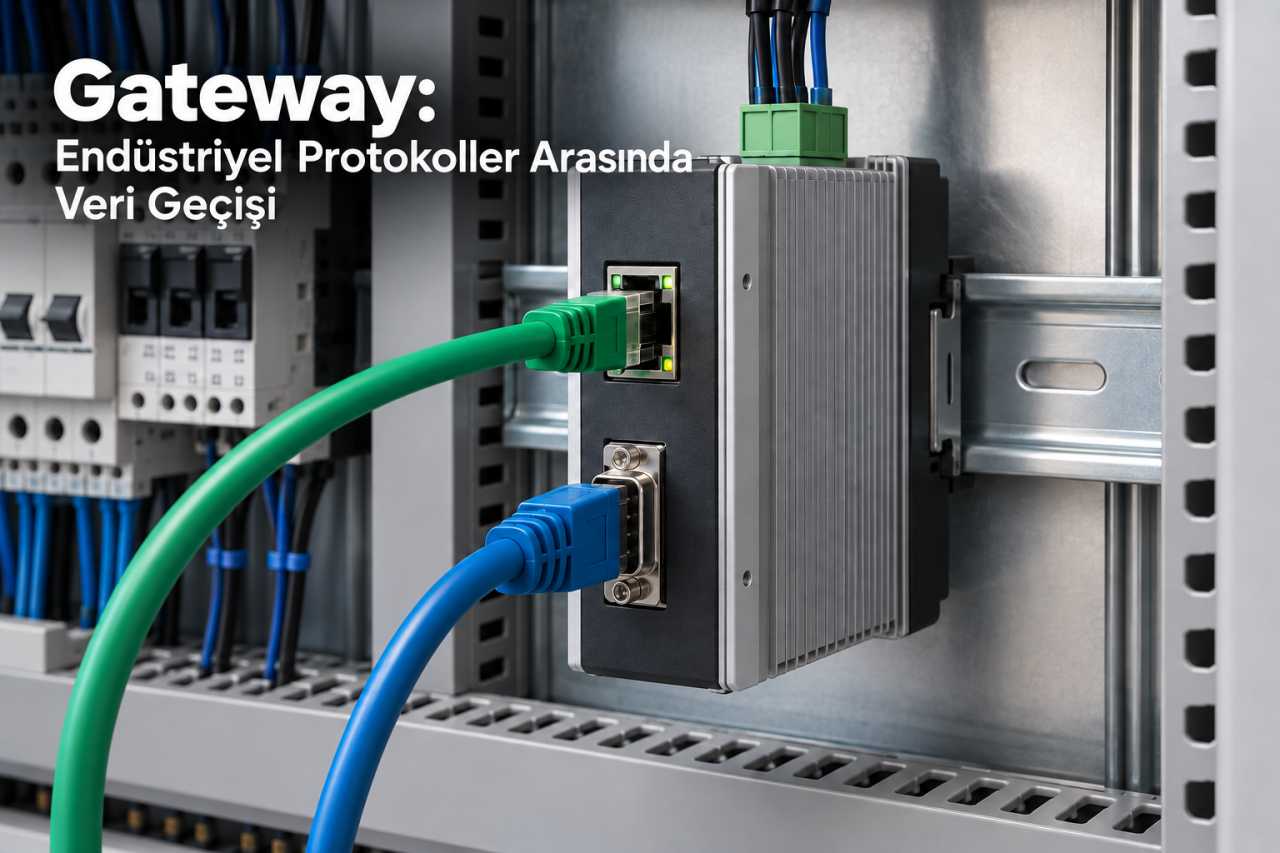

Gateway: Endüstriyel Protokoller Arasında Veri Geçişi

Farklı kontrol sistemlerinin aynı veriyi paylaşması için protokol dönüşümü gerekebilir. Gateway, iki sistem arasında verinin nasıl okunacağını ve yeniden temsil edileceğini belirler. Kablo standardının ortak olması, veri anlamının otomatik olarak taşınacağı anlamına gelmez.

Gateway nedir?

Kısa cevap: Gateway, desteklediği haberleşme protokolleri veya veri sistemleri arasında arayüz kuran cihazdır. Gerçek uyumluluk iki taraftaki roller ve veri eşlemesiyle sağlanır.

Çalışma prensibi ve teknik bilgiler

Master, slave ve istemci rolleri

Her ağın cihaz rolleri farklı terminolojiyle tanımlanabilir. Gatewayin bir tarafta hangi rolü, diğer tarafta hangi rolü üstleneceği kontrolör mimarisiyle eşleştirilir. Yalnızca iki protokolün adını desteklemek uygun bağlantı topolojisini garanti etmez.

Veri türü, ölçek ve hata durumu

Register veya süreç verileri karşı tarafa aktarılırken bayt sırası, işaret ve sayısal uzunluk korunur. Ölçek dönüşümü açıkça tanımlanır. Kaynak bağlantısı kesildiğinde gatewayin hangi değeri ve durum bilgisini sunacağı belirlenmelidir.

Okuma ve yazma sorumluluğu

İki sistemin aynı veriyi yazması kontrol çatışmasına yol açabilir. Kaynağın hangi alan için yetkili olduğu belirlenir. Komut aktarımında onay, zaman aşımı ve tekrar davranışı incelenir. Gatewayin veriyi taşımış olması komutun fiziksel cihazda uygulandığını göstermez. Hedef cihazın durum bilgisiyle sonuç doğrulanır.

Kullanım alanları

Eski makinenin yeni tesis ağına katılması, farklı PLC ailelerinin veri paylaşması ve ölçüm sisteminin üst seviye izlemeye bağlanması gateway gerektirebilir. Gerçek zamanlı kontrol için ek gecikme ve senkronizasyon sınırlamaları önceden değerlendirilir.

Uygulama örneği

Eski bir kontrol cihazının register verisi yeni PLC ağına aktarılabilir. Aynı sayının iki tarafta görünmesi ilk kontroldür ancak fiziksel birim ve işaret de doğrulanır. Bir sıcaklık veya konum değeri farklı katsayıyla saklanmış olabilir. Gateway eşlemesi açıkça yazılır ve sınır değerleriyle denenir. Kaynak cihaz kapatıldığında hedef tarafta güncellik bilgisi gözlenir. Son değeri koruyan bir çıkışın arıza sırasında geçerli veri gibi kullanılmaması sağlanır.

Seçim kriterleri

• Çift taraflı destek: Her iki protokolü, gerekli cihaz rolünü ve sürümü doğrulayın.
• Veri kapasitesi: Alan sayısını, veri boyutunu ve yenileme sırasını uygulamayla karşılaştırın.
• Gecikme bütçesi: Okuma, dönüştürme ve iletme sürelerinin toplam etkisini değerlendirin.
• Arıza politikası: Zaman aşımı, son değer ve bağlantı geri geldiğindeki davranışı tanımlayın.

Montaj ve devreye alma

Küçük bir veri grubu önce uçtan uca test edilir. Pozitif, negatif ve sınır değerleriyle veri biçimi kontrol edilir. Sonrasında tüm alanlar eklenir ve kaynak kesintisi sırasında hedef kontrolörün davranışı gözlenir.

Arıza belirtileri ve kontrol adımları

Anlamsız büyük sayılar bayt sırası veya veri uzunluğu sorununa işaret edebilir. Yalnızca bir yönde çalışan bağlantıda roller ve yazma yetkileri incelenir. Sabit veri her zaman değişmeyen proses anlamına gelmez, güncellik durumu kontrol edilmelidir.

Sık sorulan sorular

Gateway bütün işlevleri çevirir mi?

Genellikle belirli veri ve komutları aktarır. Kaynak protokolün tüm tanılama veya zamanlama işlevleri korunmayabilir.

Switch gateway yerine geçer mi?

Switch ağ çerçevelerini iletir. Farklı protokollerin veri anlamını dönüştürme görevi ayrı bir işlevdir.

Gateway güvenlik verisini taşıyabilir mi?

Ancak gereken güvenlik protokolü ve cihaz kapsamı açıkça destekleniyorsa değerlendirilir. Standart veri geçişi yeterli kabul edilmez.
