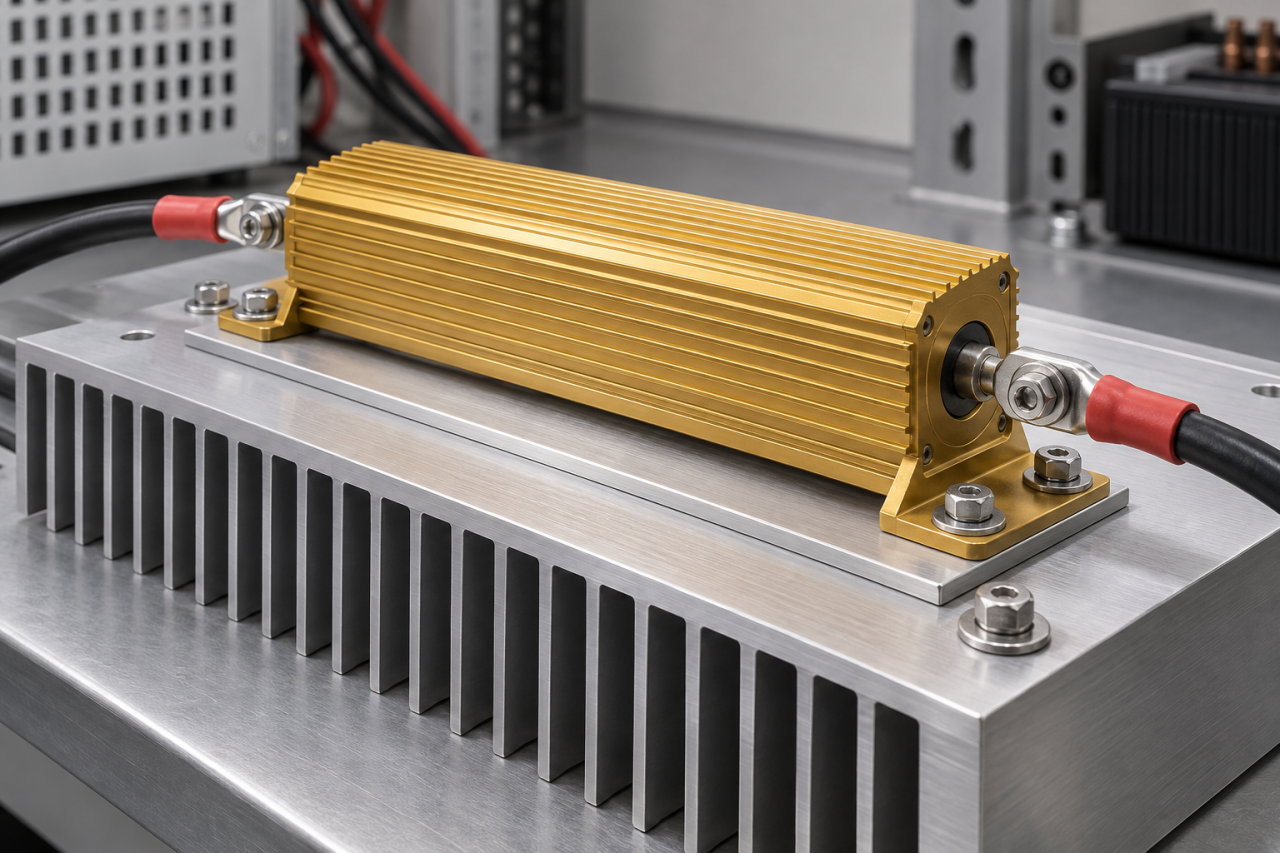

Güç Dirençleri: Isı Uzaklaştırma ve Darbe Kapasitesi

Güç direnci, önemli miktarda elektriksel enerjiyi ısıya dönüştürmek için kullanılır. Büyük fiziksel gövde veya yüksek watt etiketi tek başına uygun seçim sağlamaz. Montaj yüzeyi ve soğutma biçimi, ürünün kullanabileceği gücü doğrudan etkileyebilir.

Güç Dirençleri nedir?

Kısa cevap: Güç direnci, belirli montaj koşullarında yüksek enerji kaybı taşıyabilen direnç elemanıdır. Sürekli güç, kısa süreli aşırı yük ve gerilim sınırları ayrı kontrol edilir.

Çalışma prensibi ve teknik bilgiler

Anma koşulu ve güç azaltma

Şasiye takılan bazı dirençlerin anma gücü belirli soğutucu veya taban sıcaklığı koşulunda verilir. Serbest havadaki kapasite farklı olabilir. Sıcaklığa bağlı azaltma eğrisi, ortam ile gövde sıcaklığının hangisine göre tanımlandığı okunarak uygulanır.

Tel sarımlı yapı ve endüktans

Tel sarımlı güç direncinde parazitik endüktans hızlı devre davranışını etkileyebilir. Düşük endüktanslı özel yapılar da bulunur. Darbe enerjisi dayanımı yalnız sürekli watt değerinden çıkarılamaz. Darbe süresi ve tekrar oranı gereklidir.

Bağlantıdan gelen ek ısı

Klemens veya pabuçtaki temas direnci, asıl elemandan bağımsız bir sıcak nokta oluşturabilir. Bağlantı torku, iletken kesiti ve uygun uç hazırlığı bu nedenle önemlidir. Gövde termal olarak doğru kurulsa bile terminal arızası oluşabilir. Devreye almada hem eleman hem bağlantı bölgeleri izlenir. Bakım kontrolleri ürün talimatına uygun yapılır.

Kullanım alanları

Akım sınırlama, ön şarj, test yükü ve enerji boşaltma uygulamaları güç direnci gerektirebilir. Hassas ölçüm devresinde sıcaklık katsayısı öne çıkarken enerji harcama görevinde termal tasarım daha belirleyici olabilir.

Uygulama örneği

Ön şarj devresindeki güç direnci her başlatmada kısa süreli yüksek enerji alabilir. Sürekli kayıp düşük görünse bile tekrarlanan başlatmalar elemanı ısıtabilir. İlk olayın enerjisi, olay süresi ve yeniden başlatma aralığı belirlenir. Darbe verileriyle uygunluk kontrol edilir. Montaj koşulları güç etiketinin dayandığı şartlarla eşleştirilir. Başlatma başarısız olduğunda direncin devrede beklenenden uzun kalması gibi arıza senaryoları da yük hesabına dahil edilir.

Seçim kriterleri

• Kayıp hesabı: Gerilim, akım ve çalışma süresinden elektriksel yükü hesaplayın.
• Montaj koşulu: Soğutucu, taban yüzeyi ve termal arayüz gereksinimini doğrulayın.
• Darbe profili: Başlangıç, ön şarj veya arıza darbelerini süreleriyle değerlendirin.
• Gerilim sınırı: Elemanın yalıtım ve maksimum çalışma gerilimini ayrıca kontrol edin.

Montaj ve devreye alma

Montaj yüzeyi hazırlanır ve belirtilen sabitleme yöntemi kullanılır. Termal arayüz gerekiyorsa kılavuzdaki koşullar uygulanır. Kablo ve klemensler sıcak gövdenin etkisinden korunur. Tam yük çevriminde termal davranış gözlenir.

Arıza belirtileri ve kontrol adımları

Gövde sıcaklığı beklenenden yüksekse soğutucu teması ve çevre hava akışı incelenir. Tek bir başlangıç olayında hasar oluşması darbe kapasitesinin aşılmasını düşündürür. Aynı güce sahip farklı gövdeler doğrudan eşdeğer kabul edilmez.

Sık sorulan sorular

Alüminyum gövdeli direnç soğutucusuz tam güçte çalışır mı?

Ürün bunu açıkça belirtmedikçe varsayılmaz. Anma montaj koşulu kontrol edilir.

Güç direnci her zaman tel sarımlı mı?

Hayır. Film, metal ve farklı yapılar da kullanılabilir.

Sürekli güç yüksekse her darbe taşınır mı?

Hayır. Darbenin enerjisi, süresi ve tekrar oranı ayrıca değerlendirilir.
