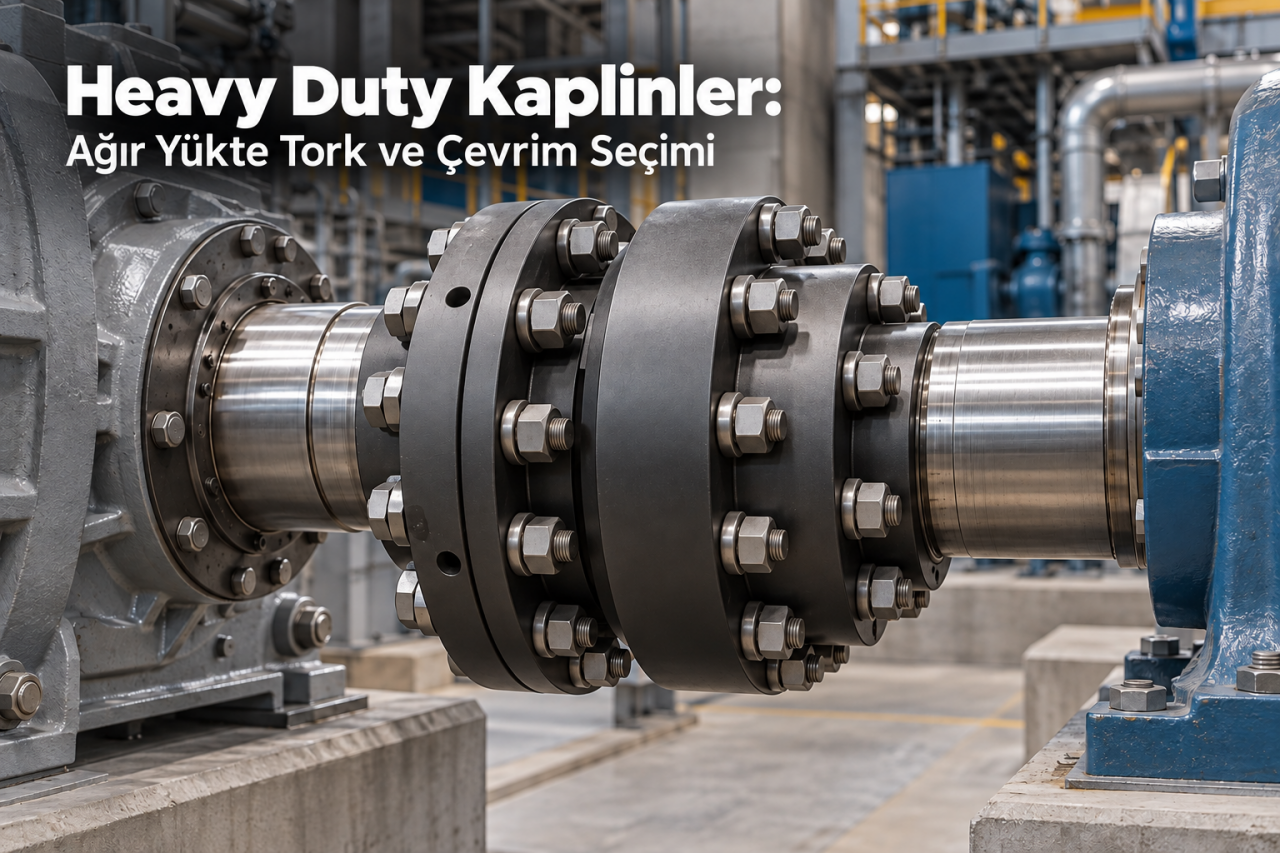

Heavy Duty Kaplinler: Ağır Yükte Tork ve Çevrim Seçimi
Heavy Duty Kaplinler: Ağır Yükte Tork ve Çevrim Seçimi
Heavy duty kaplin, belirli bir esnek eleman türünden çok ağır çalışma koşullarına yönelik ürün sınıfını anlatır. Büyük tork, darbeli yük ve zor ortamlar seçimi etkiler. Ağır hizmet ifadesi tek başına ürünün bütün bu şartları aynı anda karşıladığını göstermez.
Heavy Duty Kaplinler nedir?
Kısa cevap: Heavy duty kaplinler, tanımlanmış ağır yük ve çevre koşullarında mil bağlantısı için tasarlanan kaplinlerdir. Gerçek kapasite tam modelin yük, devir ve montaj verilerinden belirlenir.
Çalışma prensibi ve teknik bilgiler
Servis faktörü ve yük profili
Motor gücünden hesaplanan nominal tork yalnızca başlangıçtır. Kalkış, sık yön değiştirme, darbe ve düzensiz proses yükü tepe torkları oluşturur. Üreticinin servis faktörü yöntemi kullanılır. Aynı katsayıyı bütün kaplin ailelerine uygulamak doğru değildir.
Ortam, bakım ve erişim
Toz, su, sıcaklık ve kimyasal etki bağlantının ömrünü etkiler. Bazı yapılar yağlama veya aşınan eleman kontrolü gerektirir. Ağır kaplinin sökülmesi için gereken ekipman ve alan bakım planına dahil edilmelidir.
Torsiyonel sistem değerlendirmesi
Motor, kaplin, redüktör ve yük birlikte burulma dinamiği oluşturur. Kaplinin rijitliğini değiştirmek sistemin doğal frekanslarını etkileyebilir. Sürekli belirli hızda büyüyen titreşim için yalnız mekanik dengeleme değil burulma davranışı da araştırılır. Ağır hizmet seçimi tek bir dayanım değerinden çok bütün tahrik koşullarını kapsar.
Kullanım alanları
Konveyör tahriki, kırıcı, büyük fan ve ağır test düzeneği bu sınıfın değerlendirilebileceği uygulamalardır. Her makinenin darbe karakteri farklıdır. Tahrik hattındaki torsiyonel titreşimler kaplinin sönüm veya rijitlik özelliğiyle birlikte ele alınır.
Uygulama örneği
Darbeli çalışan bir kırıcıda motorun nominal gücünden bulunan tork, kaplinin maruz kaldığı tepe yükü tam anlatmayabilir. Malzeme sıkışması ve yeniden kalkış farklı yükler oluşturur. İşletim çevrimi ve varsa ölçülmüş tork bilgisi seçimde kullanılır. Kaplinin sönüm özellikleri tahrik hattıyla birlikte değerlendirilir. Bakımda yalnız aşınan elemanı değiştirmek yerine darbe ve hizalama nedenleri araştırılır. Yedek parça erişimi üretim planıyla birlikte düşünülür.
Seçim kriterleri
- Yük geçmişi: Sürekli ve tepe torkları gerçek işletim çevrimiyle tanımlayın.
- Kaplin prensibi: Dişli, elastomerli veya metal esnek yapının göreve uygunluğunu inceleyin.
- Bakım şartı: Yağlama, aşınma kontrolü ve değişim erişimini planlayın.
- Tahrik dinamiği: Torsiyonel titreşim ve yatak yüklerini tüm mil hattında değerlendirin.
Montaj ve devreye alma
Kaldırma ve yerleştirme işlemleri uygun ekipmanla yapılır. Mil hizası, göbek sabitleme ve muhafaza tamamlanır. Yük kademeli uygulanarak titreşim ve sıcaklık izlenir.
Arıza belirtileri ve kontrol adımları
Sık tekrarlayan eleman hasarı yük çevriminin eksik değerlendirilmesine işaret edebilir. Tek taraflı aşınma hizalama sorununu düşündürür. Kapasiteyi artırmadan önce darbenin veya rezonansın kaynağı araştırılır.
Sık sorulan sorular
Heavy duty tek bir kaplin türü müdür?
Hayır. Farklı mekanik yapılar ağır hizmet sınıfında sunulabilir.
Daha büyük kaplin her zaman daha iyi mi?
Atalet, yerleşim ve dinamik davranış da değişir. Boyut uygulamanın hesaplarıyla seçilir.
Servis faktörü neyi temsil eder?
Nominal yükün ötesindeki çalışma koşullarını seçim yöntemine dahil eder. Anlamı üreticinin yöntemine bağlıdır.
