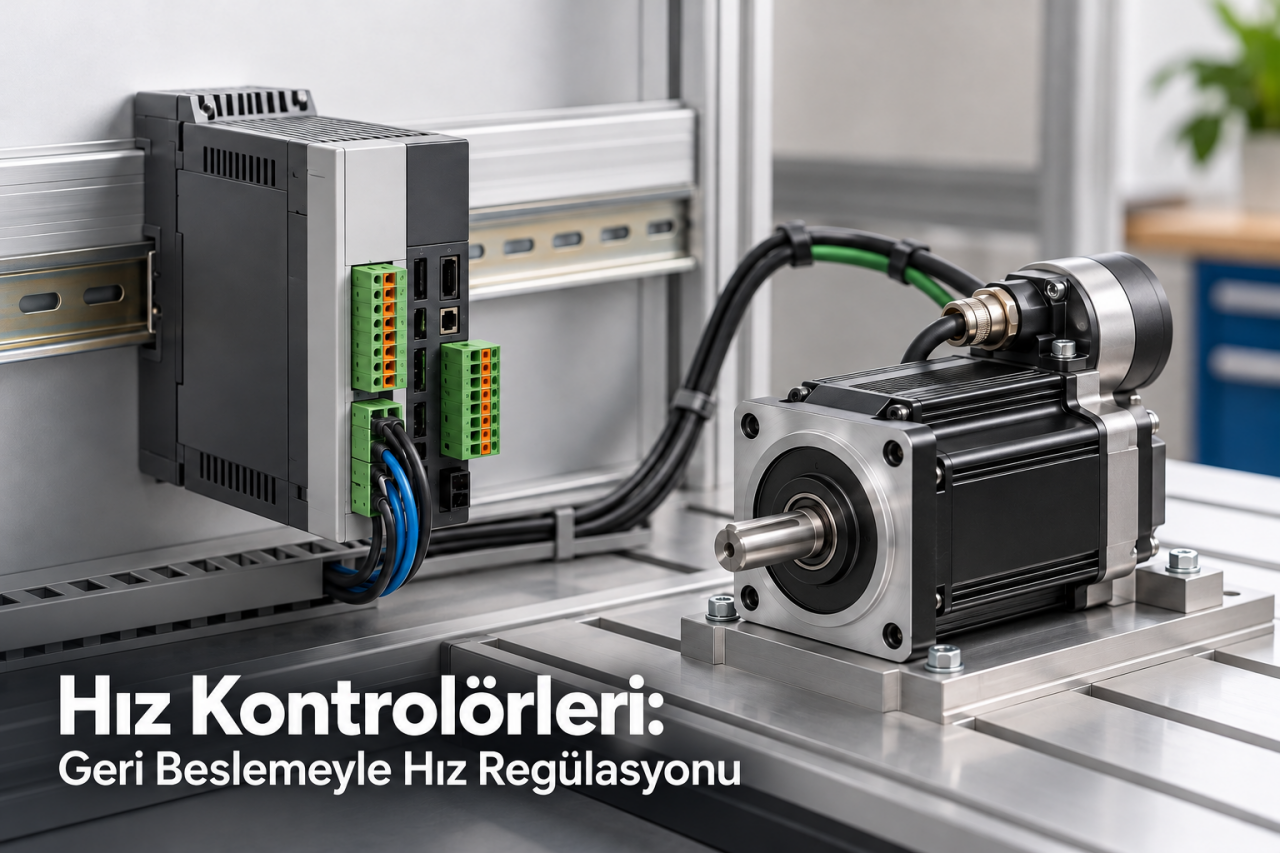

Hız Kontrolörleri: Geri Beslemeyle Hız Regülasyonu

Bir motorun referans hızını vermek, gerçek hızın bu değerde tutulacağı anlamına gelmez. Hız kontrolörleri ölçülen hızla istenen hızı karşılaştırır ve düzeltme komutu üretir. Sonuç, sensörün ölçeği kadar sürücünün tepkisine ve mekanik yüke de bağlıdır.

Hız Kontrolörleri nedir?

Kısa cevap: Hız kontrolörü, hız hatasını değerlendirip bir sürücü veya yürütücüye ayar komutu veren kontrol cihazıdır. Motor gücünü doğrudan sağlayıp sağlamadığı ürün mimarisine göre değişir.

Çalışma prensibi ve teknik bilgiler

Kapalı çevrim ve geri besleme yönü

Ölçüm değeri referanstan çıkarılarak hata elde edilir. Düzeltmenin yönü yanlışsa sistem hatayı azaltmak yerine büyütür. Enkoder katsayısı, dönüş yönü ve sürücü referans polaritesi bu nedenle devreye almanın ilk kontrolleridir.

Kazanç, integral ve sınırlandırma

Kontrol parametreleri makine dinamiğine göre seçilir. Fazla agresif ayar salınım oluşturabilir. Çıkış sınırları, hızlanma rampası ve integral birikiminin yönetimi doygunluk anlarında önem taşır. Evrensel bir kazanç seti kullanılmamalıdır.

Referans geçişleri ve duruş

Hız referansının ani değişimi yüksek tork talebi oluşturabilir. Rampa veya uygun komut profili mekanik sınırlarla eşleştirilir. Duruş komutu, kontrolörün sıfır referansı ve sürücünün durdurma modu ayrı davranışlardır. Yeniden başlama koşulları da tanımlanır. Kontrolörün regülasyon görevi, güvenlikle ilgili durdurma işlevinin yerine geçirilmez.

Kullanım alanları

Sarım, hat hızı düzenleme, test tahriki ve değişen yükte sabit hız ihtiyacı hız kontrolünün uygulamalarıdır. Birden fazla eksenin oranlı çalışması gerekirse yalnız hız sabitlemenin ötesinde senkronizasyon işlevi gerekebilir.

Uygulama örneği

Değişken yüklü bir konveyörde referans aynı kaldığı halde hız düşüyorsa geri beslemeli kontrol düzeltme üretebilir. Ancak sürücü çıkışı sınırına ulaştığında kontrolör daha fazla komut verse de hız artmaz. Önce motor ve sürücü kapasitesi incelenir. Kontrol kazancını büyütmek doygunluğu çözmez ve salınımı artırabilir. Yük değişimiyle yapılan küçük denemeler ölçüm gecikmesi, mekanik esneklik ve kontrol tepkisini birlikte değerlendirmeye yardım eder.

Seçim kriterleri

• Kontrol görevi: Sabit hız, oran veya takip işlevinin hangisinin gerektiğini belirleyin.
• Geri besleme: Sensör girişini, ölçeği ve yönü çalışma aralığına göre doğrulayın.
• Komut çıkışı: Sürücünün kabul ettiği analog veya sayısal referansla eşleştirin.
• Mekanik dinamik: Atalet, yük değişimi ve izin verilen hızlanmayı ayar planına dahil edin.

Montaj ve devreye alma

Önce açık çevrimde sensör ve komut yönleri kontrol edilir. Kapalı çevrim düşük riskli koşullarda etkinleştirilir. Küçük referans değişimleriyle tepki gözlenir ve parametreler makinenin izin verdiği sınırlar içinde ayarlanır.

Arıza belirtileri ve kontrol adımları

Salınımda yalnız kontrol kazancına bakılmaz, mekanik boşluk ve ölçüm gecikmesi de incelenir. Referansa ulaşamama çıkış sınırı veya yetersiz sürücü kapasitesinden kaynaklanabilir. Sensör kaybında çıkışın güvenli davranışı tanımlanmalıdır.

Sık sorulan sorular

Hız kontrolörü hız monitörüyle aynı mı?

Kontrolör hızı düzenler. Monitör hızın belirli koşulları sağlayıp sağlamadığını izler.

PID her uygulamada gerekli mi?

Gereken kontrol yapısı makine dinamiğine ve cihazın işlevlerine bağlıdır.

Enkoder çözünürlüğünü artırmak salınımı çözer mi?

Ölçüm adımını küçültebilir. Gecikme, kazanç ve mekanik sorunları tek başına çözmez.
