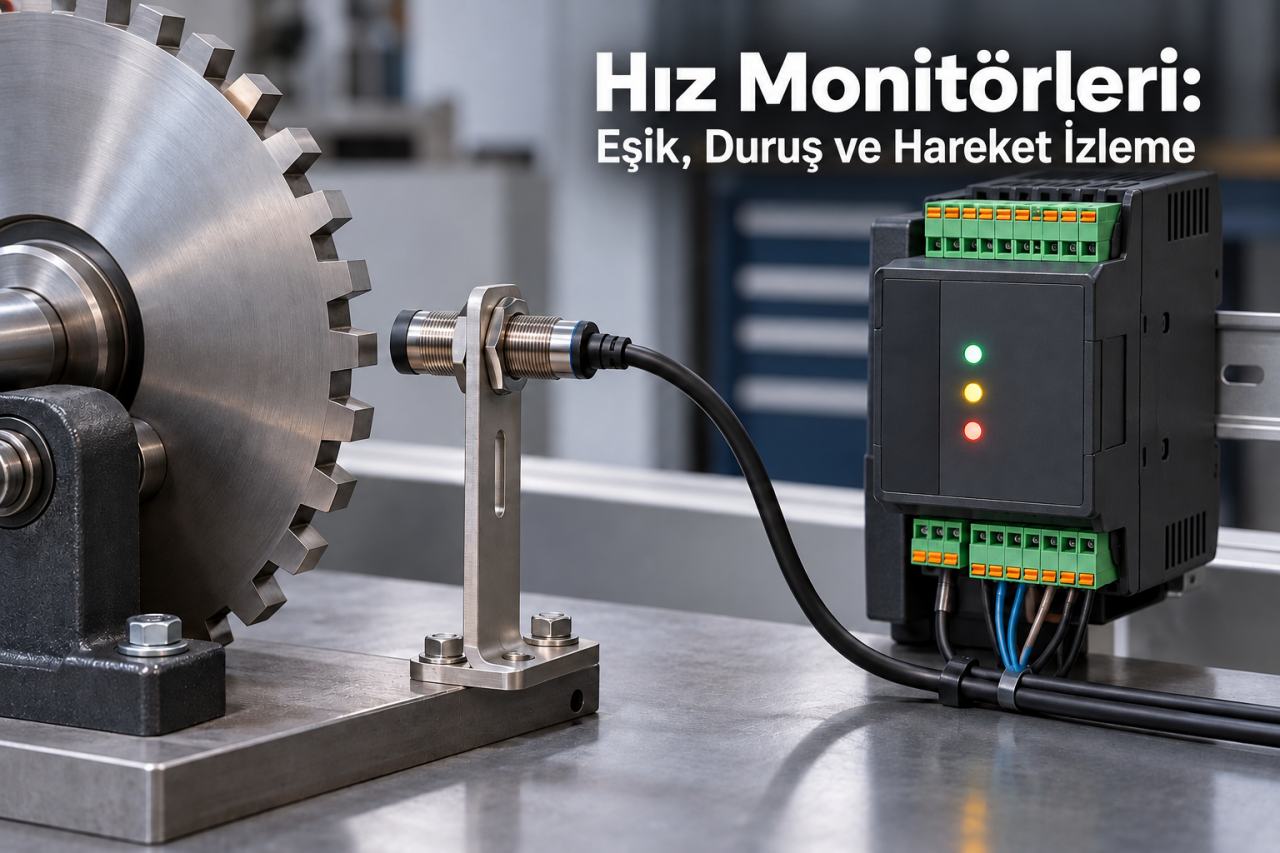

Hız Monitörleri: Eşik, Duruş ve Hareket İzleme

Hızın düzenlenmesine ihtiyaç olmadan da bir hareketin devam ettiğini veya sınırı aştığını bilmek gerekebilir. Hız monitörleri bu tür izleme görevlerini yerine getirir. Duruş algılaması, sensör arızası ve gerçekten sıfır hız birbirinden ayrılmalıdır.

Hız Monitörleri nedir?

Kısa cevap: Hız monitörü ölçüm sinyalinden hızı çıkarır ve yapılandırılmış koşullara göre durum veya anahtarlama çıkışı üretir. Normal proses monitörü, kendiliğinden güvenlik cihazı sayılmaz.

Çalışma prensibi ve teknik bilgiler

Alt hız, üst hız ve duruş

Üst hız sınırı aşırı hareketi, alt hız sınırı beklenen hareketin yetersizliğini gösterebilir. Duruş belirleme için darbeler arasında beklenen süre ve zaman aşımı kullanılır. Çok düşük hızda yeni darbe gelmemesi hemen gerçek duruş anlamına gelmez.

Başlangıç gecikmesi ve histerezis

Makine ilk kalkışta alt hız sınırının altında bulunabilir. Başlangıç izleme mantığı bu evreyi kapsamalıdır. Histerezis eşik çevresinde sık anahtarlamayı azaltır. Her gecikme gerçek arızanın algılanma süresini de etkiler.

Alarmın fiziksel anlamı

Alt hız çıkışı, yalnız ölçülen hızın tanımlı sınırın altında olduğunu söyler. Bunun nedenini doğrudan teşhis etmeyebilir. Mekanik arıza, düşük komut veya sensör sorunu aynı alarmı üretebilir. Üst kontrol sistemi ek durum bilgisiyle anlamlandırır. Alarm kayıtları tekrar eden sorunlarda işletim koşullarını ayırmayı kolaylaştırabilir.

Kullanım alanları

Konveyör hareketi, fan veya pompa milinin dönmesi ve tahrik kayışının kopma belirtileri hız izlemesiyle takip edilebilir. Sensör motor tarafındaysa yük tarafındaki aktarım kaybı görülmeyebilir. İzleme noktası arıza senaryosuna göre seçilir.

Uygulama örneği

Bir konveyörün kalkışında hız monitörü hemen alt hız alarmı verebilir. Normal hızlanma süresi izleme mantığına dahil edilmemiştir. Başlangıç izni veya uygun gecikme tanımlanırken gerçek kayış kopmasının ne kadar sürede algılanması gerektiği de değerlendirilir. Sensör motor milindeyse kayış arızası görünmeyebilir. Ölçüm noktası gerçek izleme göreviyle karşılaştırılır. Normal kalkış, kontrollü duruş ve sinyal kaybı ayrı testlerle doğrulanır.

Seçim kriterleri

• Algılanacak durum: Alt hız, aşırı hız veya duruş görevini ayrı tanımlayın.
• Sensör katsayısı: Darbe sayısı, dişli oranı ve fiziksel hız birimini doğru girin.
• Eşik mantığı: Histerezis, başlangıç izni ve reset koşullarını planlayın.
• Kayıp sinyal: Kablo kopması ile sıfır hızın ayırt edilme imkanını inceleyin.

Montaj ve devreye alma

Gösterilen hız bağımsız ölçümle karşılaştırılır. Kalkış, normal işletim ve yavaşlama evrelerinde çıkış davranışı gözlenir. Sensör ve besleme kesintileri kontrollü testte ayrı denenir.

Arıza belirtileri ve kontrol adımları

Kalkışta tekrarlanan alarm başlangıç mantığının eksikliğine işaret edebilir. Duruş bilgisinin geç gelmesi ölçüm yöntemi veya zaman aşımıyla ilişkilidir. Alarm çıkışının ters mantıkta bağlanması izlemeyi işlevsiz hale getirebilir.

Sık sorulan sorular

Sinyal yoksa makine durmuş mudur?

Sinyal yokluğu sensör veya kablo arızasından da kaynaklanabilir. Cihazın tanılama imkanı değerlendirilir.

Monitör motoru yavaşlatır mı?

İzleme çıkışı başka bir sistemi tetikleyebilir. Sürekli hız regülasyonu ayrı kontroldür.

Güvenli duruş için sıradan monitör yeterli mi?

Güvenlik görevinin gereken cihaz kapsamı ve bütün sistem tasarımı ayrıca doğrulanmalıdır.
