Jaw Kaplinler: Çeneli Göbek ve Elastomer Seçimi

Jaw kaplinlerde iki çeneli göbek arasındaki elastomer eleman tork aktarımına katılır. Elastomerin sertliği ve malzemesi, sönümle birlikte burulma davranışını değiştirir. Standart çeneli yapı ile ön yüklemeli servo tasarımı aynı boşluk özelliklerine sahip olmayabilir.

Jaw Kaplinler nedir?

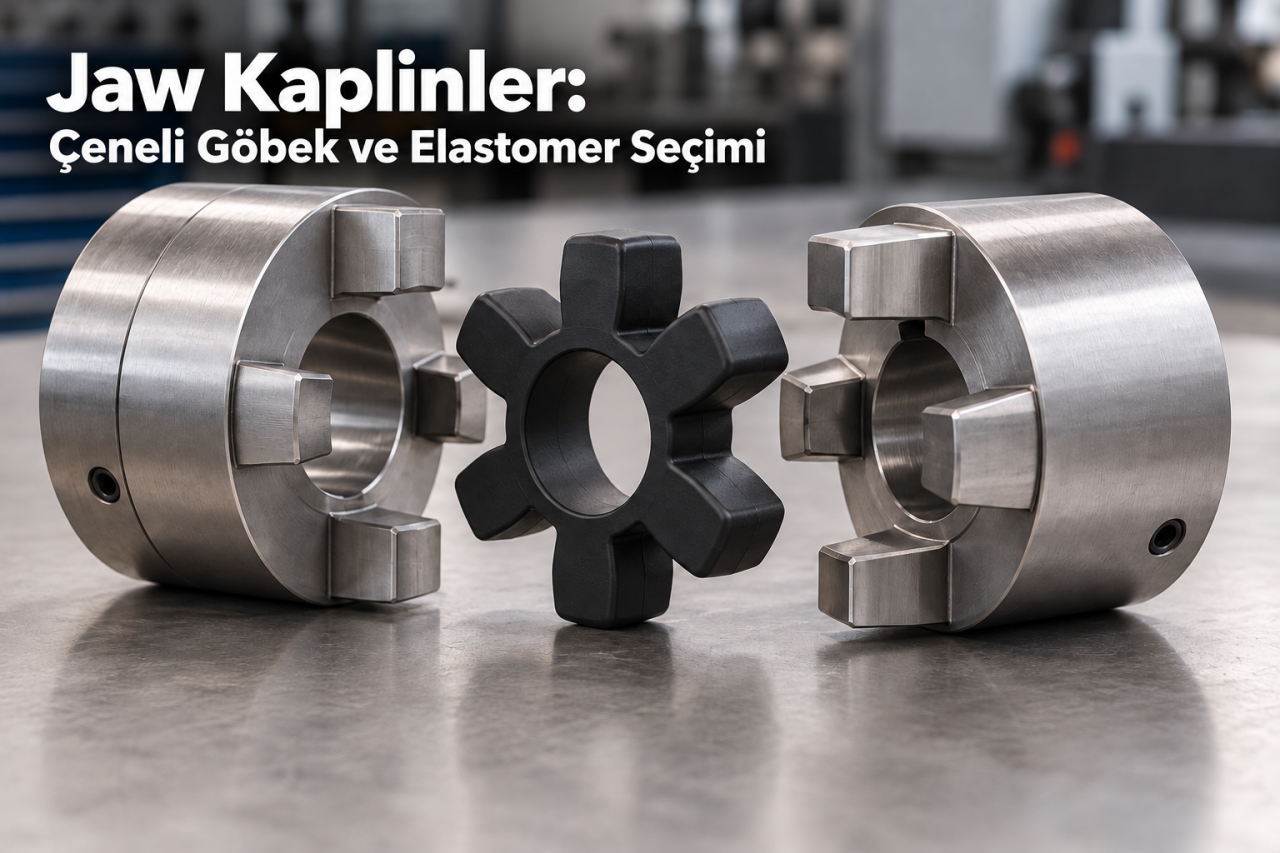

Kısa cevap: Jaw kaplin, çeneli iki göbek ve aradaki elastomer yıldız elemandan oluşan esnek bağlantıdır. Özellikleri göbek geometrisine ve elastomer çeşidine göre belirlenir.

Çalışma prensibi ve teknik bilgiler

Elastomer sertliği ve açı değişimi

Daha sert ara eleman genellikle farklı burulma rijitliği ve sönüm davranışı oluşturur. Sertlik tork, sıcaklık ve dinamik yükle birlikte seçilir. Yalnızca renge bakmak güvenilir değildir. Renk kodları üreticiye göre farklılaşabilir.

Boşluk ve çalışma şartları

Ön yüklemeli boşluksuz tasarımın montaj mesafesi ve uyumlu elastomer koşulları korunmalıdır. Standart tipte benzer davranış varsayılmaz. Elastomer sıcaklık, yağ veya kimyasal etkiyle değişebilir. İzin verilen kaçıklık sınırları da elemana bağlı olabilir.

Ön yükleme ve servo beklentisi

Bazı çeneli tasarımlar elastomer geometrisi ve ön yüklemeyle boşluksuz çalışma hedefler. Bu özelliğin korunması doğru göbek-ara eleman çiftiyle mümkündür. Standart elemanı benzer göbeğe takmak aynı sonucu sağlamayabilir. Tork altında elastik burulma yine bulunur. Servo görevinde bu davranış kontrol döngüsünün hata bütçesine dahil edilir.

Kullanım alanları

Pompa ve fan tahrikleriyle uygun servo eksenler jaw kaplinin farklı tasarımlarını kullanabilir. Sönüm ihtiyacıyla konum rijitliği arasında uygulamaya özgü seçim yapılır. Elastomer kontrolü bakımın temel parçasıdır.

Uygulama örneği

Bir pompa kaplininin elastomeri farklı renkte bir ara elemanla değiştirildiğinde çalışma sesi ve açı davranışı değişebilir. Renk tek başına malzeme sertliğini ortak bir standarda göre göstermez. Eski ve yeni elemanın kodları karşılaştırılır. Göbeklerin doğru mesafesi ve yük şartları da kontrol edilir. Daha sert eleman seçimi sönüm ihtiyacını karşılamayabilir. Değişim sonrası titreşim ve sıcaklık, önceki normal işletim değerleriyle karşılaştırılır.

Seçim kriterleri

• Kaplin varyantı: Standart veya servo boşluksuz yapıyı ürün koduyla ayırın.
• Ara eleman: Malzeme, sertlik ve sıcaklık aralığını görevle eşleştirin.
• Göbek mesafesi: Elastomerin uygun çalışma konumunu çizimdeki mesafeyle sağlayın.
• Yük ve kaçıklık: Tork çevrimini ve birleşik sapmaları seçim sınırları içinde değerlendirin.

Montaj ve devreye alma

Göbekler hizalanır, elastomer doğru varyantla takılır ve eksenel mesafe ayarlanır. Sıkma sonrası elemanın aşırı sıkışmadığı kontrol edilir. İlk çalışma yükünde titreşim ve sıcaklık gözlenir.

Arıza belirtileri ve kontrol adımları

Elastomerin ufalanması, sertleşmesi veya tek taraflı aşınması çevre, yük veya kaçıklık sorunlarını düşündürür. Yön değişiminde boşluk büyümesi aşınmayla ilişkili olabilir. Yeni ara eleman takmadan önce hasar nedeni incelenir.

Sık sorulan sorular

Elastomerin rengi sertliği kesin gösterir mi?

Yalnızca ilgili üreticinin kodlaması içinde anlamlıdır. Teknik ürün tanımı esas alınır.

Jaw kaplin her zaman boşluksuz mu?

Hayır. Servo için ön yüklemeli tasarımlar ile standart yapılar farklıdır.

Ara eleman olmadan çalıştırılır mı?

Normal çalışma koşulları korunmaz. Arıza davranışı üretici belgesinden değerlendirilir ve hasarlı düzen hizmete alınmaz.
