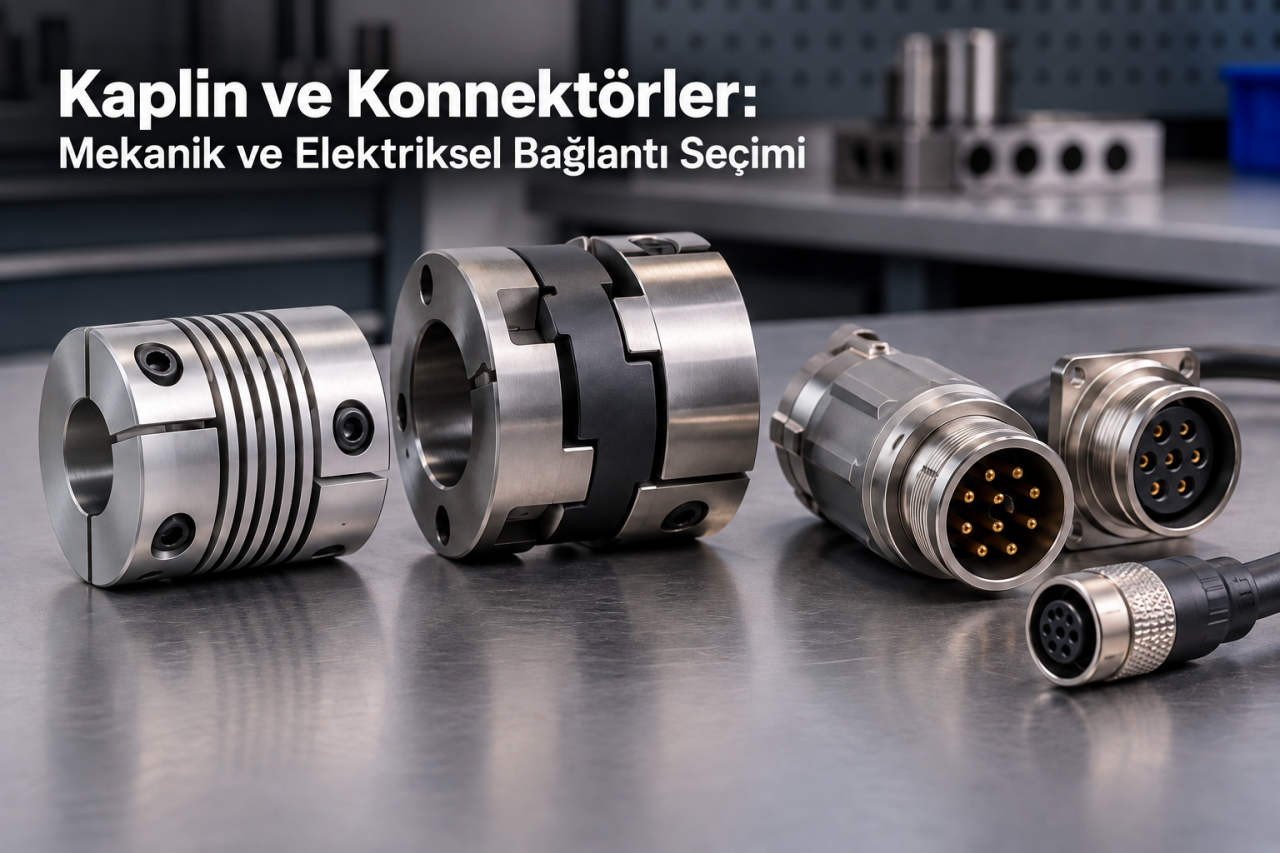

Kaplin ve Konnektörler: Mekanik ve Elektriksel Bağlantı Seçimi

Bir otomasyon sisteminde mekanik hareketin ve elektriksel bilginin doğru aktarılması birlikte önem taşır. Kaplin ve konnektörler bu iki farklı bağlantı görevini karşılar. Kaplin seçimi tork ve hizalamayla, konnektör seçimi ise temas düzeni ve elektriksel sınırlarla başlar.

Kaplin ve Konnektörler nedir?

Kısa cevap: Kaplin miller arasında hareket veya tork aktarır. Konnektör elektriksel devreleri ayrılabilir kontaklarla bağlar. Aynı sistemde kullanılsalar da teknik seçim ölçütleri farklıdır.

Çalışma prensibi ve teknik bilgiler

Kaplinin mekanik görevini tanımlama

Ana tahrik kaplini güç aktarırken sensör kaplini çoğunlukla ölçüm hareketini taşır. Tork kapasitesi, burulma rijitliği ve kaçıklık sınırları bu göreve göre değerlendirilir. Yüksek dayanım, her durumda küçük ölçüm hatası anlamına gelmez.

Konnektörde temas ve ortam uyumu

Pin sayısı ve gövde tipi başlangıç bilgisidir. Kontak akımı, gerilimi, kodlama, ekranlama ve kablo girişi ayrıca belirlenir. Su ve toz koruması çoğu üründe doğru eşleşme ve kilitlemeyle sağlanır. Açıkta duran uç için aynı koruma varsayılmaz.

Değişim için eşdeğerlik ölçütü

Eşdeğerlik her bileşenin görevine göre kurulur. Kaplinde tork, rijitlik ve kaçıklık; konnektörde pin işlevi, yük ve ortam koşulları değerlendirilir. Bir ölçütün aynı olması diğerlerini garanti etmez. Yeni parça daha yüksek kapasite taşısa bile farklı dinamik veya mekanik davranış oluşturabilir. İşletim doğrulaması bu nedenle değişimin parçasıdır.

Kullanım alanları

Motor-enkoder bağlantısı, servo eksen ve sökülebilir makine modülleri iki bağlantı türünün birlikte çalıştığı örneklerdir. Bakım kolaylığı hedeflenirken yanlış eşleşmeyi önleyen mekanik kodlama ve tekrar edilebilir mil bağlantısı düşünülmelidir.

Uygulama örneği

Bir makinenin enkoder bağlantısı yenilenirken kaplin ve soket aynı bakımda değiştirilebilir. Konum hatası ortaya çıktığında iki bağlantı ayrı sınanır. Kaplin göbeğine işaret konarak kayma araştırılır, elektriksel tarafta darbe sürekliliği kontrol edilir. Mekanik ölçülerin uyması sinyal pinlerinin de uyduğu anlamına gelmez. Değiştirilen parçaların ürün kodları ve bağlantı düzeni kaydedilir. Böylece sonraki bakımda yalnız dış görünüşe dayalı seçim yapılmasının önüne geçilir.

Seçim kriterleri

• Bağlantı görevi: Güç aktarımı, ölçüm aktarımı veya elektriksel bağlantıyı açıkça ayırın.
• Çizim eşleşmesi: Mil ve gövde ölçülerini, delik veya pin düzenini ölçülmüş verilerle karşılaştırın.
• Çalışma yükü: Tork, devir, kontak yükü ve sıcaklığı kendi bileşenine göre kontrol edin.
• Bakım yöntemi: Sökme, tekrar montaj ve yanlış bağlanma riskini tasarım aşamasında değerlendirin.

Montaj ve devreye alma

Mekanik bağlantılar hizalanıp doğru sıkma yöntemiyle sabitlenir. Elektriksel uçlar enerji verilmeden kontrol edilir. Kurulum sonrası hem hareket aktarımı hem sinyal sürekliliği gerçek çalışma koşullarında sınanır.

Arıza belirtileri ve kontrol adımları

Titreşim için kaplin ve yataklama, sinyal kesintisi için kontak ve kablo araştırılır. İki sorun aynı anda görünürse gevşek montajın kabloyu hareket ettirmesi gibi ortak nedenler incelenir. Rastgele ürün değişimi yerine görev bazında kontrol yapılır.

Sık sorulan sorular

Bir kaplin boyutu bütün millere uyar mı?

Göbek deliği, bağlantı yöntemi ve yük sınırları her mil çifti için doğrulanır.

Konnektörün oturması uyumlu olduğunu gösterir mi?

Kodlama ve pin işlevleri eşleşmedikçe elektriksel uyum göstermez.

Muadil seçiminde hangi belge gerekir?

Tam teknik çizim, yük bilgileri ve bağlantı şeması karşılaştırılır. Ürün ailesi adı yeterli değildir.
