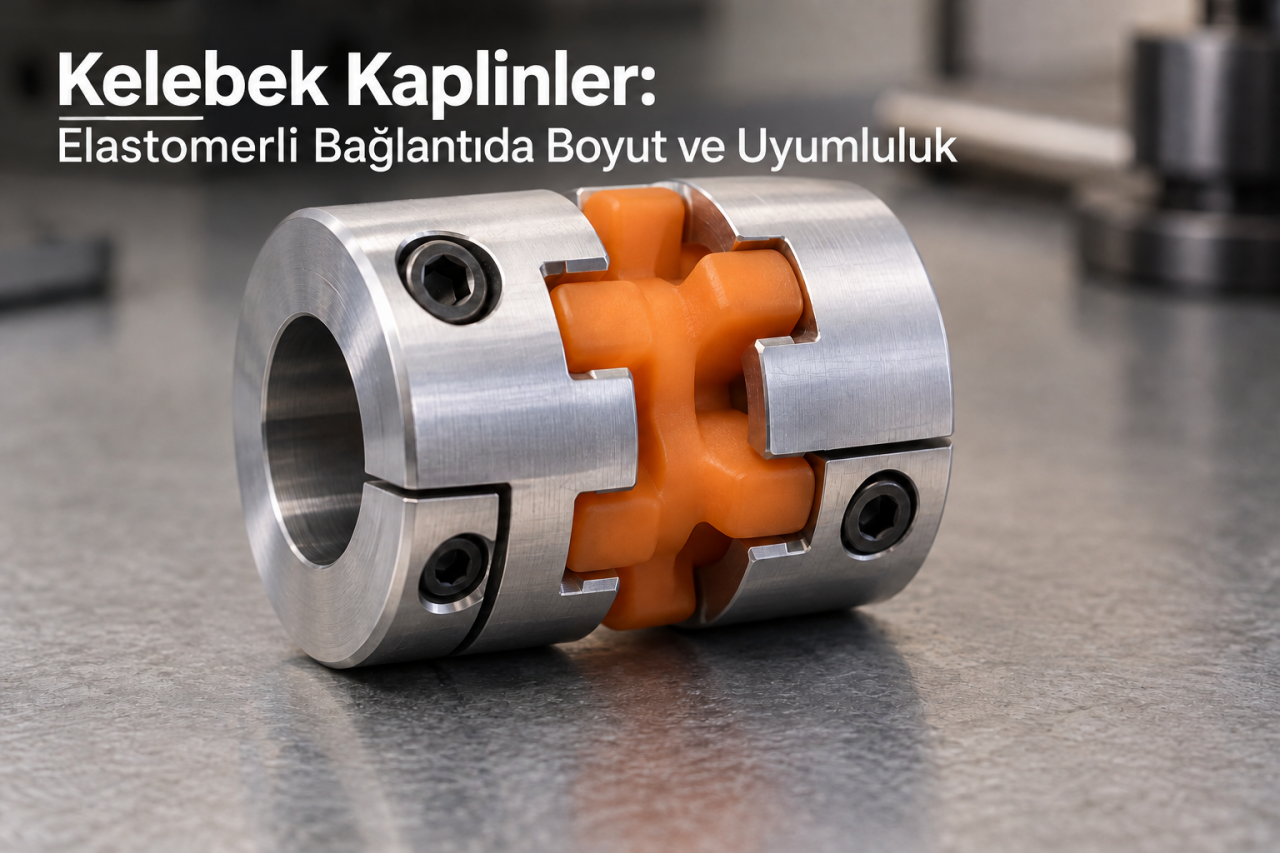

Kelebek Kaplinler: Elastomerli Bağlantıda Boyut ve Uyumluluk

Kelebek kaplin adı, yerel ürün listelerinde elastomerli çeneli bağlantılar için kullanılabilir. Bu nedenle adın tek başına standart bir ölçü veya kapasite tarif ettiği varsayılmamalıdır. Teknik çizim ve ara eleman yapısı ürünün gerçek özelliklerini ortaya koyar.

Kelebek Kaplinler nedir?

Kısa cevap: Kelebek kaplin, bu kategori kapsamında iki göbek ve esnek ara elemanla çalışan elastomerli kaplinleri ifade eder. Jaw veya spider ifadeleriyle örtüşen tasarımlar bulunabilir. Kesin yapı ürün belgesinden doğrulanır.

Çalışma prensibi ve teknik bilgiler

Mil ölçüsü ve göbek düzeni

Ürün adındaki iki ölçü çoğunlukla iki göbeğin delik çapına karşılık gelebilir. Bunun doğrulanması için teknik çizim okunur. Toplam boy, dış çap ve sabitleme tipi de montajı etkiler. Sadece delik ölçüsüyle sipariş vermek yetersizdir.

Ara eleman geometrisi ve değişim

Benzer yıldız şekilli elastomerler farklı çene geometrilerine ait olabilir. Ara elemanın dış görünüşü, tork kapasitesi veya boşluk davranışının aynı olduğunu kanıtlamaz. Malzeme, sertlik ve uyumlu göbek ailesi birlikte tanımlanmalıdır.

Yerel adların sınırları

Kelebek, yıldız veya spider gibi ifadeler farklı kataloglarda örtüşebilir. Bunlar ürün kodunun yerine geçmez. Dış çap, uzunluk, delik ölçüsü ve elastomer profili birlikte tanımlanır. Standartlara veya üretici bilgilerine dayanmayan genel isimlerle uyumluluk iddiası kurulmaz. Sipariş ve bakım kayıtlarında tam teknik varyant kullanılır.

Kullanım alanları

Küçük otomasyon tahrikleri, ölçüm bağlantıları ve kompakt eksenlerde uygun kelebek kaplin tasarımları değerlendirilebilir. Konum ölçümünde elastomerin burulması ilave hata oluşturabileceği için görev yalnız montaj kolaylığına göre seçilmez.

Uygulama örneği

Kompakt bir enkoder bağlantısında kelebek kaplinin delikleri millere uysa da elastomerin burulması ölçümde yön değişimi farkı oluşturabilir. Önce göbek kayması ve mekanik boşluk araştırılır. Gerçek torkla oluşan elastik açı değişimi ayrıca değerlendirilir. Kaplin, görev için yeterli rijitliği sağlamıyorsa uygun başka yapı karşılaştırılır. Ticari isim yerine çizim ve performans bilgisiyle seçim yapılır. Ara eleman değişiminde aynı geometri ve malzeme koşulları korunur.

Seçim kriterleri

• Delik çapları: Her iki milin ölçüsünü ve toleransını ayrı doğrulayın.
• Gövde ölçüsü: Montaj alanı, toplam boy ve mil yerleştirme derinliğini kontrol edin.
• Elastomer eşleşmesi: Ara elemanın tam ailesini, malzemesini ve sertliğini belirleyin.
• Görev kapasitesi: Tork, devir ve açısal hata beklentisini teknik verilerle karşılaştırın.

Montaj ve devreye alma

Mil uçları temizlenir ve göbekler zorlanmadan yerleştirilir. Üreticinin göbek aralığı korunur. Sıkma elemanları ayarlanır ve ters yönlü hareketle bağlantı kayması veya boşluk kontrol edilir.

Arıza belirtileri ve kontrol adımları

Ara elemanın kısa sürede aşınması uyumsuz geometri veya yanlış eksenel mesafeyle ilişkili olabilir. Göbek kayması, delik toleransı ve sıkma düzenini incelemeyi gerektirir. Aynı ticari adla satılan parçalar gelişigüzel birleştirilmez.

Sık sorulan sorular

Kelebek ve jaw aynı mı?

Bazı listelerde benzer elastomerli yapı için kullanılır. Her ürünün teknik yapısı ayrı doğrulanır.

10x10 ifadesi torku gösterir mi?

Çoğunlukla delik çaplarıyla ilişkili olabilir. Birim ve anlam teknik çizimden kontrol edilir.

Ara eleman muadili nasıl seçilir?

Uyumlu göbek ailesi, geometri, malzeme ve sertlik birlikte karşılaştırılır.
