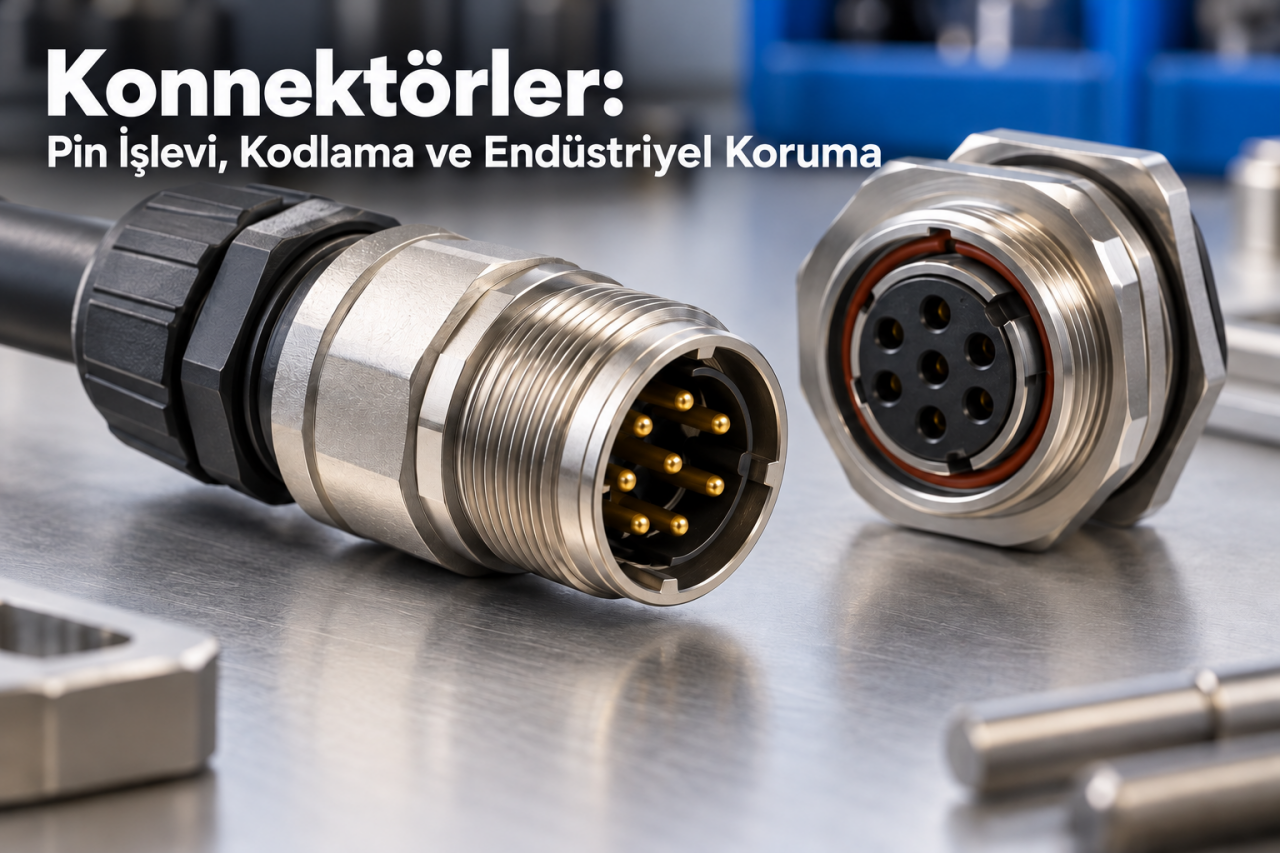

Konnektörler: Pin İşlevi, Kodlama ve Endüstriyel Koruma

Sökülebilir elektrik bağlantısı, bakım hızını artırabilir ancak yanlış konnektör seçimi temas ve sinyal sorunlarına yol açar. Konnektörler mekanik gövdeyle birlikte kontak sistemi olarak değerlendirilmelidir. Bağlanacak kablo ve cihazın işlevi seçimde belirleyicidir.

Konnektörler nedir?

Kısa cevap: Konnektör, iletkenleri tekrar ayrılabilecek bir temas düzeniyle birleştirir. Pin sayısı, kodlama ve elektriksel kapasite onun hangi devrede kullanılabileceğini belirler.

Çalışma prensibi ve teknik bilgiler

Gövde, cinsiyet ve kodlama

Fiş ve priz olarak adlandırılan gövdeyle erkek-dişi kontak tanımı her üründe aynı biçimde anlaşılmayabilir. Teknik çizim kontak yönünü açıkça gösterir. Kodlama yanlış eşleşmeyi engelleyebilir ancak aynı kod içinde farklı pin işlevleri bulunabilir.

Kontak sınırları ve ekranlama

Kontak akımı kablo kesiti, sıcaklık ve eşzamanlı yüklü pinlerle ilişkili olabilir. Anma gerilimi ve yalıtım koşulları da değerlendirilir. Yüksek frekanslı veya diferansiyel sinyallerde çift düzeni ve ekran sürekliliği önem kazanır.

Birleşmiş durumdaki koruma

Conta, kilitleme ve karşı parça birlikte çevresel koruma sağlar. Kablo çapının rakorla uyumsuz olması gövde doğru seçilmiş olsa bile sızdırmazlığı bozabilir. Koruma kapağı gereken açık uçlar ayrıca ele alınır. Bakım sonrası kilitlemenin tamamlandığı kontrol edilir. Sahada kullanılan uzatma parçaları da aynı bağlantı zincirinin parçasıdır.

Kullanım alanları

Sensör bağlantısı, motor geri beslemesi, pano ara bağlantısı ve makine modülleri farklı konnektör aileleri kullanır. Enerji altında takıp çıkarma ancak cihazın açıkça izin verdiği koşullarda değerlendirilir. Normal sökülebilir bağlantı bu özelliği kendiliğinden sağlamaz.

Uygulama örneği

Bir sensörün sökülebilir bağlantısı yenilenirken aynı pin sayılı soket kullanılabilir gibi görünebilir. Önce kodlama ve temas yönü kontrol edilir. Daha sonra besleme ve sinyal uçları gerçek şemayla eşleştirilir. Krimp uçların uygun araçla hazırlanması temas kalitesini etkiler. Kurulum tamamlanınca kablo hafif hareket ettirilerek kesinti olup olmadığı kontrollü biçimde gözlenir. Enerji altında ayırma gereksinimi varsa normal bağlantı kapasitesinden ayrı doğrulanır.

Seçim kriterleri

• Karşı parça: Gövde ailesi, kodlama ve kontak yönünü iki uç için doğrulayın.
• Pin görevi: Bağlantı şemasını iletken renklerinden bağımsız kontrol edin.
• Yük ve yalıtım: Akım, gerilim ve çevresel sıcaklığın ürün sınırlarında olduğunu gösterin.
• Montaj yöntemi: Krimp, vida veya lehim işlemi için uygun araç ve kabloyu seçin.

Montaj ve devreye alma

Kontaklar doğru araçla hazırlanır. Kablo girişi ve çekme koruması tamamlanır. Enerji verilmeden süreklilik ve yalıtım gereksinimleri kontrol edilir. Son kilitleme ve contalar incelenir.

Arıza belirtileri ve kontrol adımları

Isınmış kontak yük, gevşek birleşim veya yanlış krimp kaynaklı olabilir. Aralıklı veri kaybında ekran ve temas kalitesi incelenir. Hasarlı pinin yalnızca düzeltilmesi yeterli onarım sayılmaz, üretici yöntemi izlenir.

Sık sorulan sorular

IP derecesi açık konnektörde geçerli mi?

Genellikle eşleşmiş ve kilitli durum için belirtilir. Açık uç koşulu ayrıca kontrol edilir.

Aynı pin sayısı uyum sağlar mı?

Hayır. Kodlama, pin düzeni ve devre işlevleri de eşleşmelidir.

Konnektör sıcaksa daha kalın kablo yeterli mi?

Temas direnci ve montaj hatası da ısınma oluşturabilir. Kök neden belirlenmelidir.
