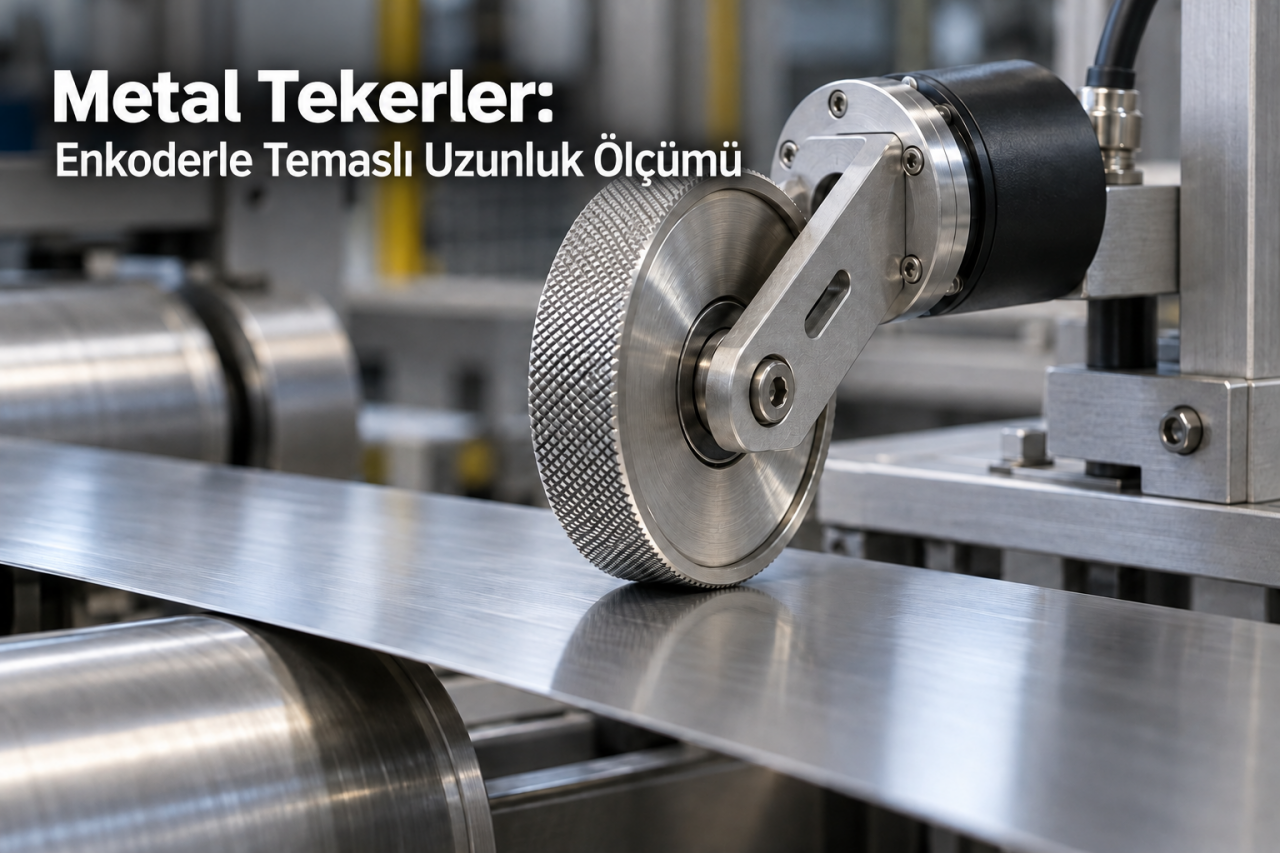

Metal Tekerler: Enkoderle Temaslı Uzunluk Ölçümü

Bu kategoride metal teker, malzeme yüzeyinden hareket alan ölçüm çarkını ifade eder. Taşıma amaçlı endüstriyel tekerle aynı seçim ölçütlerine sahip değildir. Metal temas yüzeyi, kayma ve malzemede iz bırakma açısından değerlendirilmelidir.

Metal Tekerler nedir?

Kısa cevap: Metal ölçüm tekeri, temas ettiği hareketli yüzeyin doğrusal hareketini enkodere dönme hareketi olarak aktarır. Ölçüm ölçeği etkin çevreye bağlıdır.

Çalışma prensibi ve teknik bilgiler

Etkin çevre ve sayım katsayısı

Uzunluk, dönüş sayısı ile etkin teker çevresinin çarpımından hesaplanır. Enkoder sayımında kenar değerlendirme yöntemi de katsayıya eklenir. Çap toleransı, salgı ve temas koşulları etkin çevreyi etkileyebilir. Nominal çaptan yapılan hesap saha kalibrasyonunun yerine geçmez.

Metal yüzey ve malzeme teması

Düz, tırtıklı veya başka yüzey biçimleri farklı tutunma davranışı oluşturur. Sert metal yüzey yumuşak malzemede iz bırakabilir. Temas basıncını artırmak kaymayı azaltabilir ancak malzeme deformasyonunu ve yatak yükünü büyütebilir.

Enkoder miline aktarılan kuvvet

Temas kuvveti teker ve bağlantı üzerinden sensör miline taşınabilir. Tekerin doğrudan enkoder miline takılmasına izin verilip verilmediği kontrol edilir. Gerekirse ayrı yataklama veya uygun ölçüm düzeneği kullanılır. Ölçüm doğruluğu için artırılan baskının rulman ömrünü azaltmaması gerekir. Tasarımda sensörün radyal yük sınırı korunur.

Kullanım alanları

Metal şerit, levha ilerlemesi veya uygun sert yüzeylerin uzunluk takibi metal ölçüm tekerinin değerlendirilebileceği alanlardır. Uygunluk tekerin malzemesi kadar ölçülen yüzeyin durumu ve işlem şartlarıyla belirlenir.

Uygulama örneği

Yağlı bir metal şeritte tırtıklı ölçüm tekeri kullanıldığında yüzeyde tutunma artabilir ancak çizik ve deformasyon da oluşabilir. Seçim gerçek malzeme üzerinde denenir. Baskı kademeli ayarlanır ve bilinen uzunlukla ölçüm karşılaştırılır. Hat hızının değişmesiyle kayma davranışı incelenir. Tekerin her dönüşte aynı noktada sapma üretmesi salgı kontrolünü gerektirir. Yüzey temizliği değişirse daha önce doğrulanan katsayı ve tutunma şartları yeniden değerlendirilir.

Seçim kriterleri

• Yüzey uyumu: Tırtık veya düz yüzeyin malzemeyi zedelemeden tutunmasını değerlendirin.
• Çevre tanımı: Kullanılacak etkin çevreyi ve enkoder ölçeğini birlikte belirleyin.
• Temas kuvveti: Kayma, deformasyon ve sensör yükleri arasında uygun denge kurun.
• Devir ve yatak: Hat hızında oluşan teker devrini bağlantı ve enkoder sınırlarıyla kontrol edin.

Montaj ve devreye alma

Teker hareket yönüne hizalanır ve baskı kontrollü ayarlanır. Bilinen bir uzunluk normal hat koşullarında geçirilir. İleri ve geri yönde ölçüm yapılarak kayma ve yön etkisi karşılaştırılır.

Arıza belirtileri ve kontrol adımları

Yağlı yüzeyde eksik uzunluk kaymayı düşündürür. Her turda düzenli dalgalanma salgıyla ilişkili olabilir. Baskı ayarı sonrası katsayı yeniden doğrulanmalıdır. Aşınan temas yüzeyinin ölçeği değişebileceği unutulmamalıdır.

Sık sorulan sorular

Metal teker her yüzeyde daha iyi tutunur mu?

Hayır. Yüzey sertliği, kaplama ve kirlenme belirleyicidir.

Tırtıklı teker ölçümü kesinleştirir mi?

Tutunmayı değiştirebilir ancak deformasyon, iz ve kayma tamamen ortadan kalkmaz.

Enkoder çözünürlüğü kaymayı telafi eder mi?

Hayır. Sensör yalnız teker hareketini ölçer. Malzemeyle göreli kayma ayrı hatadır.
