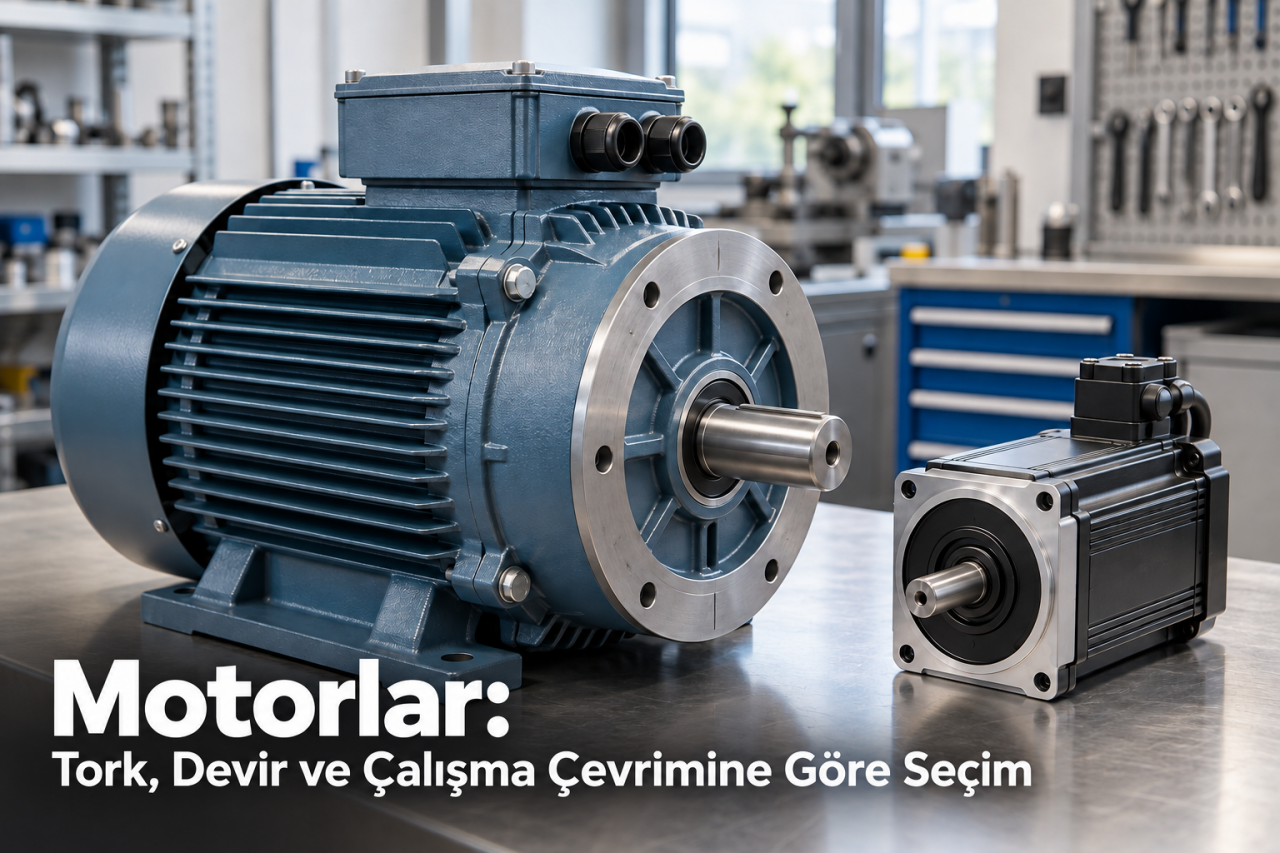

Motorlar: Tork, Devir ve Çalışma Çevrimine Göre Seçim

Elektrik motoru seçmek, yalnız etiket gücünü belirlemekten daha kapsamlıdır. Yükün hangi hızda ne kadar tork istediği ve bu görevin ne süreyle tekrarlandığı hesaplanmalıdır. Besleme, sürücü ve mekanik aktarım birlikte değerlendirilir.

Motorlar nedir?

Kısa cevap: Elektrik motoru elektrik enerjisini mekanik dönmeye çevirir. Uygun motor tipi ve boyutu yükün tork-hız eğrisi, çalışma çevrimi ve kontrol gereksinimiyle belirlenir.

Çalışma prensibi ve teknik bilgiler

Güç, tork ve hız ilişkisi

Mekanik güç tork ile açısal hızın çarpımıdır. Aynı güçte iki motor farklı devirlerde farklı tork üretir. Hızlanma sırasında yük ve rotor ataleti ek tork gerektirir. Redüktör oranı yük hızını ve motor tarafına yansıyan ataleti değiştirir.

Motor tipi ve termal davranış

Asenkron, servo ve adım motorlarının sürülme ve geri besleme koşulları farklıdır. Sürekli ve aralıklı çalışma motorun ısınmasını farklı etkiler. Kendi fanıyla soğutulan motorda düşük hız işletimi soğutmayı azaltabilir. Sürücüyle kullanımın sınırları üretici verisinden alınır.

Elektriksel giriş ve mekanik çıkış

Motor etiketindeki mekanik çıkış gücüyle şebekeden çekilen elektriksel güç aynı değildir. Verim kayıplar nedeniyle bu değerler arasındaki ilişkiyi tanımlar. Sürücü, kablo ve koruma seçiminde akım bilgileri ayrıca gerekir. Hız kontrolünde motorun izin verilen bölgesi ve gerilim-frekans koşulları ürünün sürücüyle kullanım belgelerinden değerlendirilir.

Kullanım alanları

Pompa, fan, konveyör ve hassas konumlandırma görevleri farklı motor seçimine yönlendirir. Kalkış yükü, duruş süresi ve tutma torku gereksinimleri uygulamaya göre belirlenir. Motor freninin varlığı proses frenleme görevini otomatik olarak karşılamaz.

Uygulama örneği

Bir konveyörün ortalama yükü düşük olsa da sık kalkış motorun ek tork ve termal kapasite gereksinimini artırabilir. Yükün sürekli hareket direnciyle hızlandırılacak atalet ayrı hesaplanır. Redüktör oranı motor hızını ve torkunu değiştirir. Duruş ve yeniden kalkış aralıkları çalışma çevrimine eklenir. Motor seçildikten sonra sürücünün akım sınırı ve soğutma yöntemi kontrol edilir. Etiket gücünü eşleştirmek bu uygulamada bütün gereksinimleri karşılamaz.

Seçim kriterleri

• Yük profili: Sürekli tork, hızlanma torku ve çalışma sürelerini hesaplayın.
• Besleme ve sürücü: Gerilim, faz, akım ve kontrol yöntemini uyumlu seçin.
• Mekanik bağlantı: Mil, flanş, montaj şekli ve yatak yüklerini doğrulayın.
• Isıl koşul: Ortam, havalandırma ve düşük hızda soğutma ihtiyacını değerlendirin.

Montaj ve devreye alma

Dönüş yönü, koruma ayarları ve mekanik serbestlik kontrol edilir. Yük kademeli uygulanır. Akım, titreşim ve sıcaklık çalışma çevrimi boyunca gözlenir. Geri beslemeli sistemde sensör ölçeği ve kontrol yönü doğrulanır.

Arıza belirtileri ve kontrol adımları

Aşırı akım yük sıkışması, yanlış bağlantı veya hızlanma ayarıyla ilişkili olabilir. Isınma için soğutma ve çevrim süresi incelenir. Etiket gücünü büyütmek tahrik hattındaki mekanik sorunu kendiliğinden çözmez.

Sık sorulan sorular

Aynı kW motorlar eşdeğer mi?

Devir, tork, montaj, çalışma rejimi ve sürücü uyumu da karşılaştırılır.

Düşük hızda motor daha az ısınır mı?

Soğutma ve yük torkuna bağlıdır. Kendi fanlı motorda düşük hız soğutmayı azaltabilir.

Servo motor doğrudan şebekeye bağlanır mı?

Genellikle uygun sürücü ve geri besleme gerektirir. Ürünün bağlantı talimatı izlenir.
