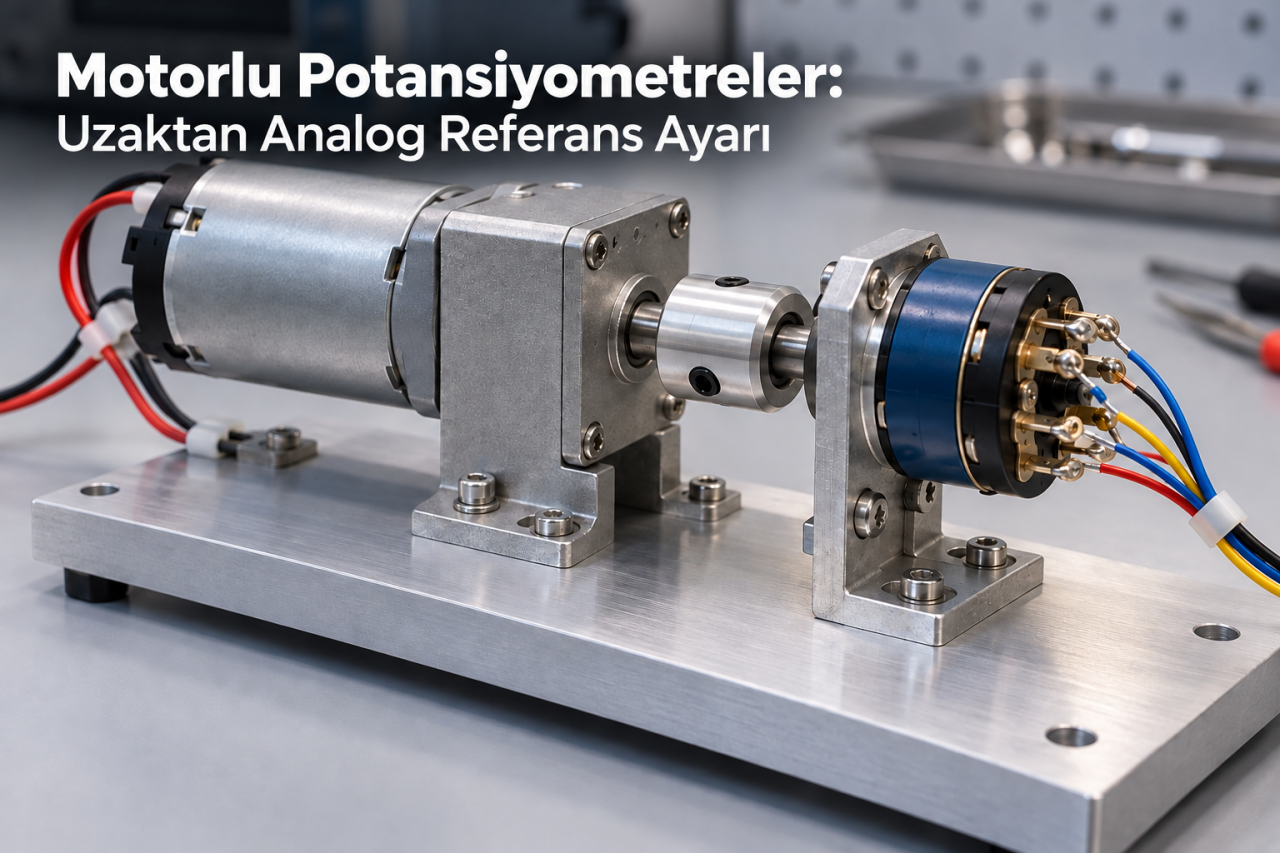

Motorlu Potansiyometreler: Uzaktan Analog Referans Ayarı

Bir analog referansın uzaktan yükseltilip düşürülmesi gerektiğinde motorlu potansiyometre kullanılabilir. Bu eleman, potansiyometre sürgüsünü bir motor ve aktarım mekanizmasıyla hareket ettirir. Ayar motorunun beslemesiyle direnç yolunun elektriksel sınırları ayrı devreler olarak ele alınmalıdır.

Motorlu Potansiyometreler nedir?

Kısa cevap: Motorlu potansiyometre, direnç bölücünün konumunu elektrik motoruyla değiştiren ayar düzeneğidir. Uzaktan komut, sürgünün hareketini belirler. Elde edilen analog değer çıkışın yüklendiği devreye de bağlıdır.

Çalışma prensibi ve teknik bilgiler

Ayar hızı ve mekanik son noktalar

Motor devri ve redüktör oranı tam hareket süresini etkiler. Son konuma ulaşıldığında limit anahtarı, mekanik koruma veya sürme devresinin davranışı modele göre değişir. Sürekli aynı yönde komut vermenin güvenli olup olmadığı kılavuzdan anlaşılır.

Ayar devresi ve sinyal devresi

Motor kontrol uçları ile potansiyometre uçlarının işlevleri karıştırılmamalıdır. Motorun oluşturduğu girişim analog referansa taşınabilir. Sürgü yükü, çıkış karakteristiği ve devrenin giriş empedansı sistemin gerçek ayar eğrisini belirler.

Manuel ayar ve uzaktan komut

Bazı düzenler manuel ayara da izin verebilir. Bunun motor ve aktarım mekanizmasına etkisi modele göre kontrol edilir. Uzaktan komut sırasında operatörün ayar parçasını zorlaması uygun olmayabilir. Mekanik konum, çıkış gerilimi ve komut durumu farklı bilgiler olduğu için denetim mantığında ayrı ele alınır.

Kullanım alanları

Sürücü referansının kademeli ayarı, eski analog kontrol sistemlerinin uzaktan kumandası ve laboratuvar ayar düzenekleri bu ürünün kullanılabileceği yerlerdir. Hassas konumlandırma hedefleniyorsa motor komut süresinin her zaman aynı sürgü konumunu vermeyeceği dikkate alınır.

Uygulama örneği

Bir operatör panelinden artır ve azalt komutlarıyla sürücü referansı değiştirilebilir. İki komutun aynı anda verilmesi veya son konumda komutun sürmesi için kontrol mantığı açık olmalıdır. Motor durduğunda analog çıkış ölçülerek istenen ayarın elde edildiği görülür. Yalnız komut süresine güvenilirse mekanik boşluk ve motor hızındaki değişim sonucu etkileyebilir. Güç geri geldiğinde kontrol sisteminin yeni hareket başlatıp başlatmadığı test edilir.

Seçim kriterleri

• Motor beslemesi: AC veya DC yapı, yön değiştirme biçimi ve kontrol kontaklarını doğrulayın.
• Ayar süresi: Tam strok süresini operatör veya kontrol döngüsünün beklediği değişim hızına göre değerlendirin.
• Sinyal yolu: Direnç, karakteristik, sürgü akımı ve referans gerilimini hesaplayın.
• Son konum koruması: Limit kontaklarının görevini ve komut sürerken oluşacak davranışı belirleyin.

Montaj ve devreye alma

Önce motor yönleri düşük riskli testte doğrulanır. Sonrasında minimum ve maksimum çıkış gerçek yükle ölçülür. Güç kesilip geldiğinde sürgü konumunun ve kontrol komutlarının beklenen durumu koruyup korumadığı incelenir.

Arıza belirtileri ve kontrol adımları

Motor dönüyor ancak referans değişmiyorsa aktarım veya sürgü bağlantısı kontrol edilir. Ters komutta ayarın aynı yönde ilerlemesi bağlantı mantığına işaret eder. Son noktada zorlanma, limit devresi arızasıyla ilişkili olabilir.

Sık sorulan sorular

Enerji kesilince ayar sıfırlanır mı?

Mekanik sürgü konumu çoğu tasarımda yerinde kalır. Kesin davranış ve yeniden başlama komutları ürün bazında doğrulanır.

Motorlu potansiyometre servo eksen midir?

Genellikle analog ayar elemanıdır. Konum hassasiyeti ve geri besleme yapısı servo sistemle aynı kabul edilmez.

Komut süresiyle kesin değer ayarlanır mı?

Motor hızı, mekanik boşluk ve yük etkileri nedeniyle açık çevrim zamanlama sınırlıdır. Gerekirse çıkış ölçülerek doğrulanır.
