Otomasyon: Ölçüm, Kontrol ve Pano Bileşenlerinin Uyumu

Endüstriyel otomasyon, bir prosesin ölçülmesi, karar verilmesi ve fiziksel olarak yönetilmesini birleştirir. Otomasyon ekipmanlarını ayrı ayrı seçmek yerine sinyal ve enerji zinciri birlikte planlanmalıdır. Pano içi sıcaklık ve bakım erişimi de sistemin çalışma koşullarıdır.

Otomasyon nedir?

Kısa cevap: Otomasyon sistemi sensör, kontrolör, arayüz ve yürütücü elemanlarının belirli bir görevi birlikte gerçekleştirmesidir. Bileşen uyumu elektriksel, işlevsel ve çevresel koşullarla sağlanır.

Çalışma prensibi ve teknik bilgiler

Sinyal yolu ve enerji yolu

Sensör ölçüm üretir, kontrolör bu bilgiyi işler ve yürütücü komutla hareket eder. Röle gibi arayüzler kontrol çıkışıyla yük arasında görev alabilir. Kontrol çıkışının taşıyabileceği akım yükün gereksinimiyle karşılaştırılır. Ortak gerilim adı her devrenin uyumlu olduğunu göstermez.

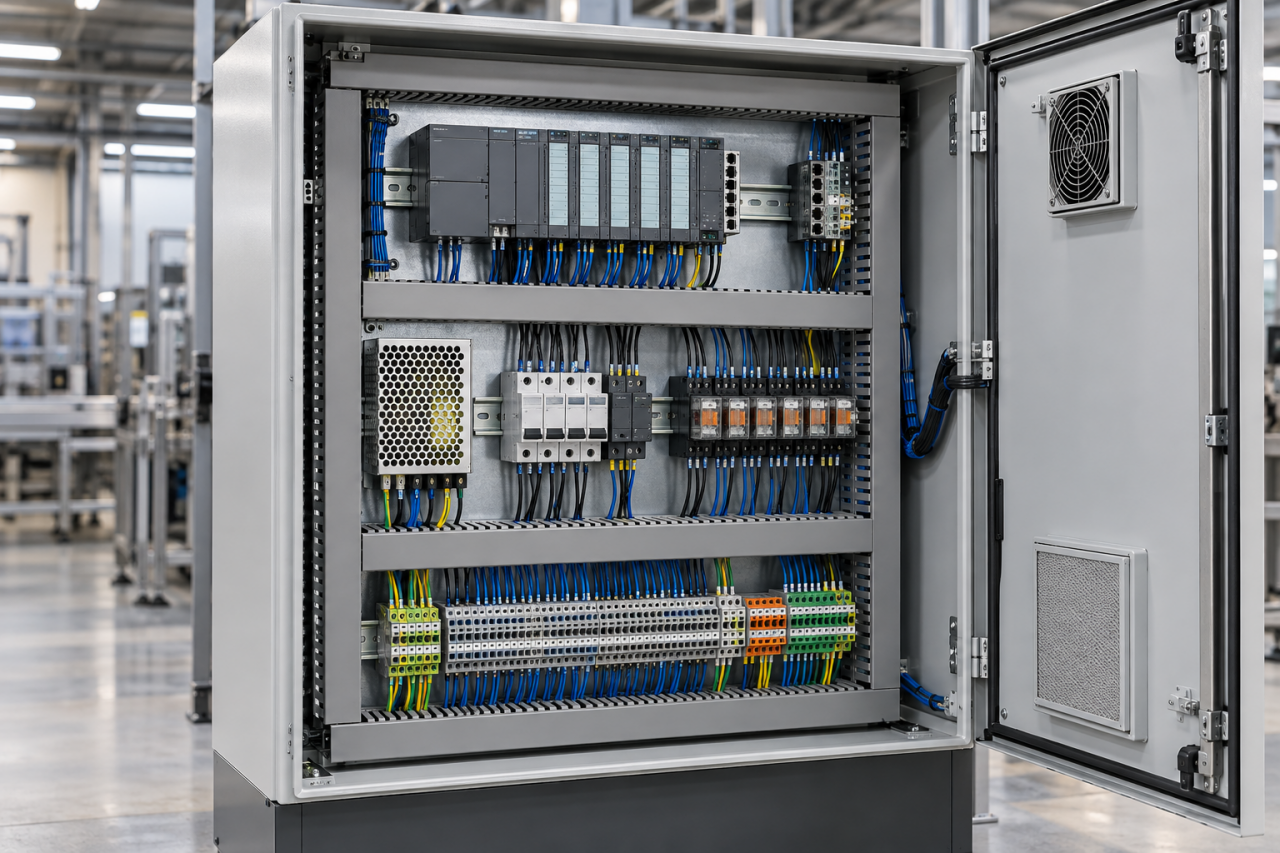

Pano yerleşimi ve termal yönetim

Güç elektroniği, güç kaynakları ve anahtarlama elemanları ısı üretir. Hava dolaşımı, kablo düzeni ve bakım alanı yerleşime dahil edilir. Sinyal kablolarının güçlü anahtarlama kaynaklarından etkilenmesi ölçüm veya iletişim sorunları oluşturabilir.

İşlev kayıtlarının bakım değeri

I/O listesi, bağlantı şeması ve parametre yedekleri aynı makine revizyonunu temsil etmelidir. Parça değişiminde kayıtların güncellenmemesi sonraki bakımda yanlış eşleştirmeye yol açabilir. Operatör ekranındaki işaretler fiziksel durumla karşılaştırılır. Arıza mesajı, ilgili cihaz ve sinyal yolunu anlaşılır biçimde göstermelidir. Bu kayıtlar teknik uyumun sürdürülebilmesine yardımcı olur.

Kullanım alanları

Üretim hattı, makine yenileme ve dağıtık proses kontrolü farklı otomasyon kapsamlarıdır. Basit bir röleli görev ile çok eksenli kontrol aynı mimariyi gerektirmez. Güvenlik işlevleri standart proses kontrolünden ayrı gereksinimlerle tasarlanır.

Uygulama örneği

Bir PLC çıkışının röle bobinini sürmesi için çıkışın türü ve bobin akımı uygun olmalıdır. Röle kontakları ise ayrı yük devresinin şartlarını karşılar. Pano fanı bütün cihazların kayıp gücüne göre seçilir. Böylece üç parça yalnız ortak besleme gerilimine göre değil gerçek görevleriyle eşleştirilir. Devreye almada girişler, kumanda ve yük tarafı sırayla sınanır. Arıza senaryosunda ortak besleme kaybının birden fazla cihazı etkileyeceği dikkate alınır.

Seçim kriterleri

• Görev ve durumlar: Normal çalışma, duruş ve arıza senaryolarını tanımlayın.
• I/O eşleşmesi: Her giriş ve çıkışın türünü, seviyesini ve yükünü kontrol edin.
• Enerji ve ısı: Güç bütçesiyle pano içi kayıpları birlikte hesaplayın.
• Bakım ve değişim: Ürün kodu, parametre yedeği ve bağlantı kayıtlarını düzenleyin.

Montaj ve devreye alma

Önce beslemeler ve korumalar kontrol edilir. Girişler fiziksel işlevleriyle tek tek eşleştirilir. Çıkışlar kontrollü testte denenir ve otomatik çevrim daha sonra etkinleştirilir. Arıza durumlarının beklenen işlemleri tetiklediği gözlenir.

Arıza belirtileri ve kontrol adımları

Birden çok cihazın aynı anda hata vermesi ortak besleme veya ağ sorununu düşündürür. Sıcaklığa bağlı kesintide havalandırma ve yükler incelenir. Yazılım değişikliğine başlamadan önce gerçek giriş-çıkış durumu doğrulanır.

Sık sorulan sorular

Röle ile PLC aynı işi yapar mı?

Röle bir anahtarlama veya arayüz elemanıdır. PLC programlanabilir kontrol işlevi sunar.

Aynı besleme gerilimi yeterli uyum mu?

Giriş-çıkış tipi, yük, polarite ve sinyal mantığı da eşleşmelidir.

Pano fanı her ısı sorununu çözer mi?

Ortam sıcaklığı, kayıp güç ve sistem hava direnci değerlendirilmelidir. Başka soğutma gerekebilir.
