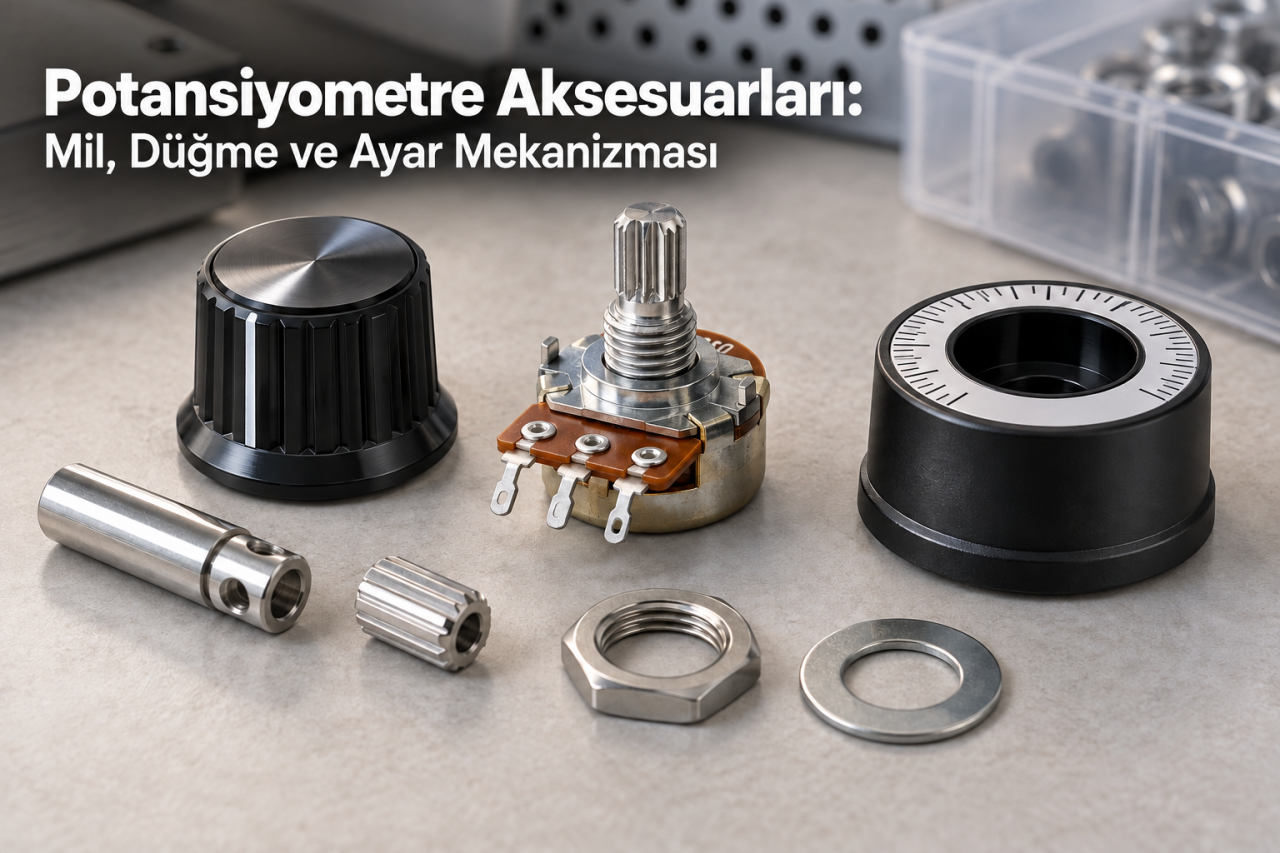

Potansiyometre Aksesuarları: Mil, Düğme ve Ayar Mekanizması

Bir potansiyometrenin rahat ve tekrar edilebilir ayarlanması, kullanılan aksesuarlarla ilişkilidir. Düğme, tur sayacı, montaj somunu veya mil uzatması seçilirken yalnızca görünüm dikkate alınmamalıdır. Mekanik yük ve okunabilirlik, ayar doğruluğunu etkileyebilir.

Potansiyometre Aksesuarları nedir?

Kısa cevap: Potansiyometre aksesuarları ayar elemanının montajını, çevrilmesini veya konumunun gösterilmesini sağlayan parçalardır. Direnç elemanının elektriksel kapasitesini artırmazlar.

Çalışma prensibi ve teknik bilgiler

Mil uyumu ve sabitleme

Düğme deliği, mil şekli ve sabitleme yöntemi birbirini tamamlamalıdır. Düz yüzeyli, yuvarlak veya farklı profilli miller aynı bağlantıyı gerektirmez. Büyük düğmeler operatör torkunu artırabilir ve elemanın miline izin verilmeyen kuvvetler aktarabilir.

Tur göstergesi ve gerçek elektriksel değer

Çok turlu ayar göstergesi mekanik hareketi sayar. Göstergedeki sayı doğrudan direnç veya çıkış gerilimi olarak yorumlanmaz. Göstergenin sıfırı, potansiyometrenin başlangıç konumuyla eşleştirilmelidir. Dişli oranı ve tur kapasitesi uyumlu olmalıdır.

Aksesuar ile kalibrasyon arasındaki ilişki

Mekanik gösterge ayarın tekrarını kolaylaştırır ancak ölçüm referansı değildir. Kalibrasyon devre yükü ve besleme koşullarını da kapsar. Düğme, mil uzatması veya gösterge değiştirildiğinde sıfır ve son nokta yeniden kontrol edilir. Bakım kaydında elektriksel ayar değeri ile mekanik gösterge konumunun ilişkisi birlikte tutulabilir.

Kullanım alanları

Ön panelde hassas referans ayarı, bakım sırasında konum tekrarına ihtiyaç duyulan düzenekler ve kontrollü operatör erişimi aksesuar seçiminin değer kazandığı alanlardır. Kilitleme mekanizması yanlışlıkla ayarı değiştirmeyi azaltabilir ancak kalibrasyon kontrolü yerine geçmez.

Uygulama örneği

Bir kalibrasyon düzeneğinde aynı ayara geri dönmek için tur göstergesi kullanılabilir. Önce potansiyometrenin başlangıç konumu tanımlanır, sonra göstergenin sıfırı bu konuma ayarlanır. Göstergeyi yalnız panel işaretine göre takmak elektriksel değerin tekrarını sağlamaz. Düğme göbeği kayarsa gösterge doğru sayı gösterirken sürgü farklı yerde kalabilir. Bu nedenle mekanik sabitleme ve gerçek çıkış birlikte kontrol edilir. Kilitleme açılıp kapandıktan sonra değer değişimi olup olmadığı gözlenir.

Seçim kriterleri

• Mil geometrisi: Çapı, düz yüzeyi ve dışarıda kalan mil uzunluğunu ölçün.
• Panel montajı: Panel kalınlığı, somun ve ön yüz erişimini teknik çizimden kontrol edin.
• Gösterge kapasitesi: Toplam tur ve hareket yönünü mekanik ayar elemanıyla eşleştirin.
• Operatör kuvveti: Düğme boyutunun mil ve son duraklar üzerinde oluşturduğu yükü değerlendirin.

Montaj ve devreye alma

Potansiyometre başlangıç konumuna zarar vermeden getirilir. Gösterge veya düğme referansı bu konumda ayarlanır. Tam hareket boyunca sürtünme, panel teması ve kilitleme etkisi kontrol edilir.

Arıza belirtileri ve kontrol adımları

Göstergenin ilerlemesine rağmen elektriksel ayarın değişmemesi düğme veya mil bağlantısının kaymasını düşündürür. Panel sıkıldığında zorlaşan dönüş, montaj gerilimiyle ilişkili olabilir. Aksesuarın sıkma kuvveti sensör gövdesine taşınmamalıdır.

Sık sorulan sorular

Her tur sayacı her potansiyometreye uyar mı?

Mil bağlantısı, tur sayısı ve gösterge oranı eşleşmelidir.

Düğme üzerindeki ölçek voltajı gösterir mi?

Ancak devreyle kalibre edilmişse yaklaşık ilişki kurulabilir. Yük ve besleme değişimleri sonucu etkiler.

Mil uzatma doğruluğu değiştirir mi?

Esneklik veya boşluk eklerse ayar tekrarını etkileyebilir. Bağlantı rijitliği ve hizası kontrol edilir.
