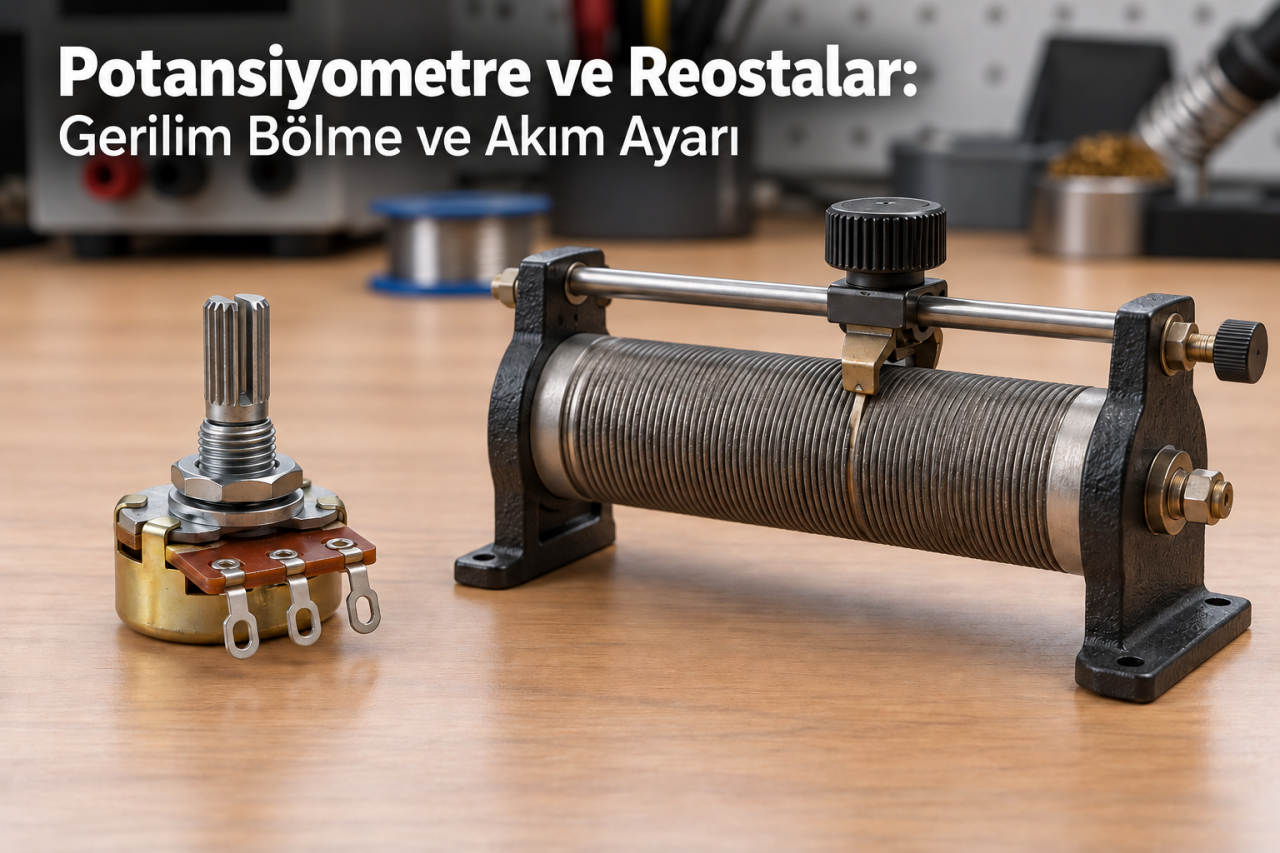

Potansiyometre ve Reostalar: Gerilim Bölme ve Akım Ayarı
Potansiyometre ve Reostalar: Gerilim Bölme ve Akım Ayarı
Potansiyometre ve reosta aynı direnç prensibinden yararlansa da devrede farklı görevler üstlenir. Bir ayar elemanını seçerken toplam direnç kadar sürgü akımı, güç sınırı ve bağlantı biçimi de önemlidir. Konum geri beslemesiyle güç devresinde akım ayarı aynı ölçütlerle değerlendirilmez.
Potansiyometre ve Reostalar nedir?
Kısa cevap: Potansiyometre üç uçla gerilim bölücü olarak kullanılabilir. Reosta ise etkin direnci değiştirmek için genellikle iki uçlu bağlantıda kullanılır. Bir elemanın iki kullanım biçimine uygunluğu ürün özelliklerine bağlıdır.
Çalışma prensibi ve teknik bilgiler
Bağlantı biçimi ve yükleme etkisi
Potansiyometrenin iki sabit ucu direnç yoluna, hareketli ucu sürgüye bağlıdır. Sürgü çıkışına bağlanan yük, gerilim bölme oranını etkiler. Ölçüm girişinin empedansı düşükse konum ile gerilim arasındaki beklenen ilişki bozulabilir.
Güç kaybı ve etkin direnç
Direnç üzerindeki kayıp akımın karesi ile direncin çarpımıdır. Reosta bağlantısında direnç yolunun yalnızca bir kısmı kullanılır. Toplam elemanın anma gücü, her sürgü konumunda aynı gücün taşınabileceği anlamına gelmez. Sürgü ve kullanılan yolun sınırları ayrıca okunur.
Elektriksel ve mekanik hareket aralığı
Milin fiziksel hareketi ile direnç yolunun etkin ayar aralığı aynı olmayabilir. Uç noktalardaki kullanılmayan bölge ve son durak yapısı teknik belgede incelenir. Kontrol sisteminin beklediği sıfır ve tam ölçek buna göre tanımlanır. Sürgü teması kaybolduğunda devrenin nasıl davranacağı ayrıca ele alınır.
Kullanım alanları
Operatör ayarı, analog referans oluşturma ve konum algılama potansiyometre uygulamalarıdır. Akım sınırlama veya deney devresinde direnç ayarı reosta görevi olabilir. Gerçek güç devresinde elemanın ısı yayılımı ve erişilebilir sıcak yüzeyleri değerlendirilir.
Uygulama örneği
Analog referans için kullanılan bir potansiyometre boşta düzgün gerilim üretirken kontrol kartına bağlandığında farklı bir eğri gösterebilir. Kartın giriş empedansı gerilim bölücüyü yükler. Sorun, potansiyometrenin toplam direnci ve giriş devresi birlikte değerlendirilerek araştırılır. Gerçek yük altında farklı sürgü noktaları ölçülür. Elemanı değiştirmeden önce bağlantı ve ölçüm koşulları netleştirilir. Güç ayarı yapan reostada ise aynı test yaklaşımı akım ve yerel ısınmayı da kapsar.
Seçim kriterleri
- Direnç değeri: Devrenin yükleme ve akım gereksinimini toplam dirençle birlikte hesaplayın.
- Karakteristik: Doğrusal veya farklı direnç değişim eğrisini kontrol amacıyla eşleştirin.
- Yük sınırları: Sürgü akımı, yol gücü ve sıcaklığa bağlı kapasiteyi ayrı inceleyin.
- Mekanik hareket: Dönüş açısını, tur sayısını ve mil bağlantısını uygulamaya göre seçin.
Montaj ve devreye alma
Uçlar ohmik ölçümle tanımlanır, sürgü hareketinin düzgün değişim oluşturduğu kontrol edilir. Gerilim uygulanınca başlangıç ve son konumlar gerçek devre yükü altında ölçülür. Isınma, çalışma süresi boyunca gözlenir.
Arıza belirtileri ve kontrol adımları
Sıçrayan çıkış sürgü teması, kirlenme veya yıpranmadan kaynaklanabilir. Konuma göre beklenmeyen doğrusal olmayan gerilim yükleme etkisini düşündürür. Yanmış yolun yerine yalnızca aynı ohm değerini seçmek güç sorununu tekrar oluşturabilir.
Sık sorulan sorular
Potansiyometre reosta olarak bağlanabilir mi?
Uygun akım ve güç sınırları içinde mümkün olabilir. Sürgü akımı ve kısmi yol yükü doğrulanmalıdır.
Direnç toleransı konum doğrusallığı mıdır?
Hayır. Toplam direnç toleransı ve sürgü konumuna bağlı doğrusallık ayrı özelliklerdir.
Boşta doğru ölçülen çıkış neden devrede değişir?
Çıkışa bağlanan yük gerilim bölücüyü etkileyebilir. Giriş empedansı ve bağlantı incelenir.
