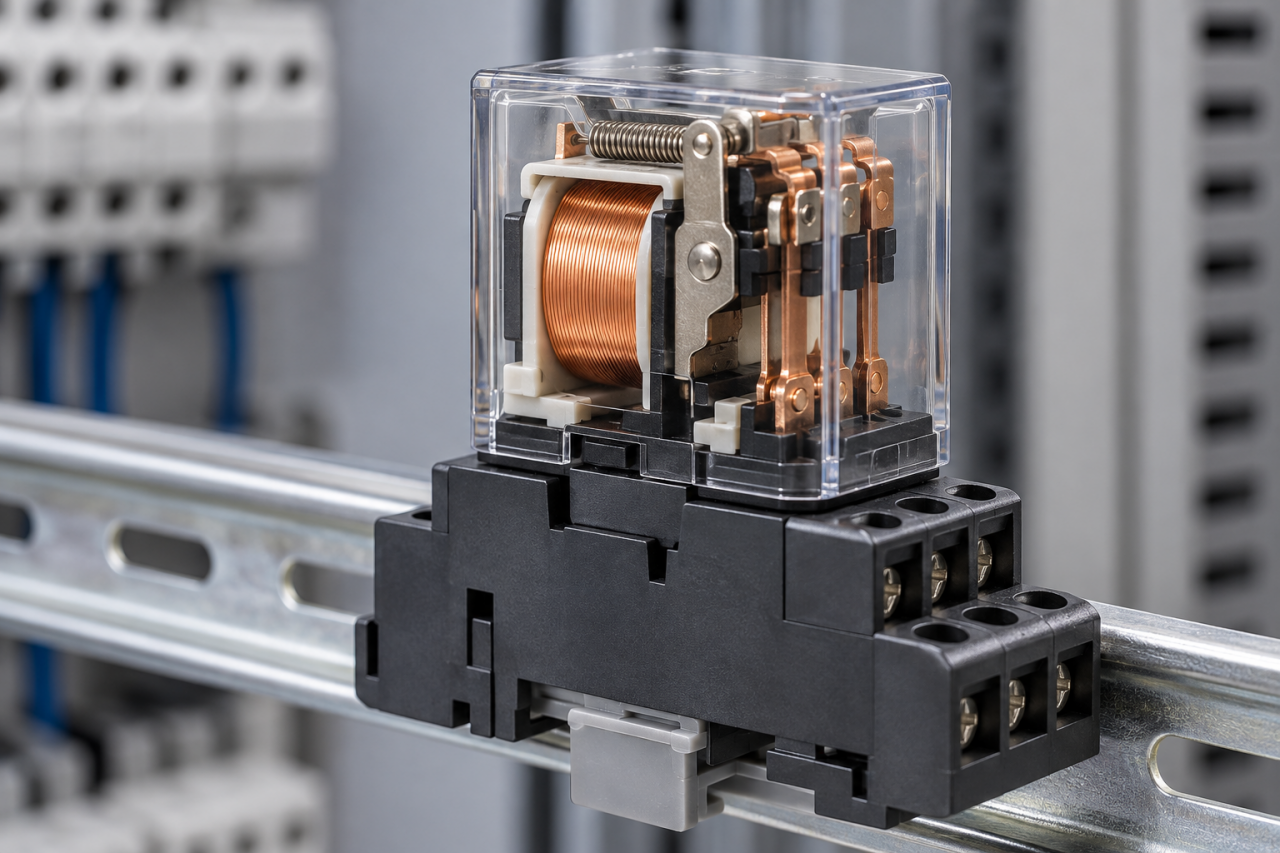

Röle: Bobin, Kontak ve Yük Türüne Göre Seçim

Röle seçiminde bobin gerilimi ile kontak kapasitesi sıkça karıştırılır. Kontrol devresi bobini çalıştırır, kontaklar ise ayrı bir yükü anahtarlar. Aynı akım etiketine sahip röleler farklı yüklerde farklı anahtarlama ömrü gösterebilir.

Röle nedir?

Kısa cevap: Elektromekanik röle, bobin enerjilendiğinde kontak durumunu değiştiren anahtarlama elemanıdır. Katı hal rölesi ise yarı iletkenlerle anahtarlama yapar ve farklı çıkış koşullarına sahiptir.

Çalışma prensibi ve teknik bilgiler

Bobin devresi ve bastırma

AC ve DC bobinler uygun beslemeyle kullanılmalıdır. DC bobinde bastırma diyodu varsa polarite önemlidir. Bastırma yöntemi bırakma süresini etkileyebilir. Kontrol çıkışının bobin akımını sağlayabildiği doğrulanır. Bobin değeri kontak yük gerilimi değildir.

Kontak yükü ve elektriksel ömür

Dirençsel, endüktif ve yüksek ilk akımlı yükler kontakları farklı zorlar. Anma akımı, tüm yük türleri için aynı anahtarlama kapasitesi anlamına gelmez. Mekanik ömür ile elektriksel ömür ayrı kavramlardır. Düşük seviyeli sinyalde minimum yük ve kontak malzemesi de önem kazanır.

Minimum yük ve küçük sinyaller

Yüksek akım anahtarlamaya uygun kontak, çok küçük sinyal akımlarında aynı güvenilirliği vermeyebilir. Minimum yük ve kontak malzemesi veri sayfasından kontrol edilir. Ölçüm sinyali taşıyan röleyle güç yükü taşıyan röle aynı ölçütlerle seçilmez. Soketin temiz ve sağlam olması da küçük sinyal temasında önemlidir. Elektriksel ömür gerçek yük koşullarıyla değerlendirilir.

Kullanım alanları

PLC çıkış arayüzü, alarm anahtarlama ve kumanda devresi rölenin kullanım alanlarıdır. Motor gücü veya güvenlik işlevi için gerekli cihaz sınıfı ayrıca belirlenir. Standart röle güvenlik rölesi olarak varsayılmaz.

Uygulama örneği

Bir LED sürücüsü veya motor yükü bağlanırken çalışma akımı röle etiketinin altında olabilir. İlk açılıştaki akım ise daha yüksek olup kontakları zorlayabilir. Yükün anahtarlama özelliği üreticinin kontak kapasitesiyle karşılaştırılır. Bobin için uygun bastırma seçilirken bırakma süresinin değişebileceği dikkate alınır. Kontrol çıkışı ve yük devresi ayrı sınanır. Kontak yapışması tekrar ediyorsa yalnız röleyi değiştirmek yerine yük profili ve koruma düzeni araştırılır.

Seçim kriterleri

• Bobin eşleşmesi: Gerilim türü, tolerans ve kontrol çıkışının akım kapasitesini doğrulayın.
• Kontak düzeni: NO, NC ve değiştirici kontak sayısını devre ihtiyacıyla eşleştirin.
• Yük profili: Kalkış akımı, endüktif kesme ve anahtarlama sıklığını değerlendirin.
• Soket ve koruma: Uyumlu tabanı, tutucu parçayı ve bastırma modülünü seçin.

Montaj ve devreye alma

Röle ve soket bağlantısı enerji kesikken kontrol edilir. Bobin komutunda kontakların beklenen durum değiştirmesi ölçülür. Gerçek yük bağlandığında ısınma ve anahtarlama davranışı gözlenir.

Arıza belirtileri ve kontrol adımları

Bobin çekmesine rağmen yük çalışmıyorsa kontak, soket ve yük devresi kontrol edilir. Kontak yapışması aşırı ilk akımla ilişkili olabilir. Sürekli titreşen rölede besleme kararlılığı ve komut mantığı araştırılır.

Sık sorulan sorular

Bobinde 24 V varsa kontak yalnız 24 V mu anahtarlar?

Bobin ve kontak devreleri ayrı özelliklere sahiptir. Kontak gerilim ve akım sınırları ayrıca okunur.

Yüksek akım etiketi motor anahtarlamaya yeterli mi?

Motor yükü ve kalkış akımı için belirtilen anahtarlama kapasitesi kontrol edilir.

SSR mekanik rölenin doğrudan muadili mi?

Kaçak akım, gerilim düşümü, ısınma ve AC/DC çıkış türü farklı olabilir. Devre yeniden değerlendirilir.
