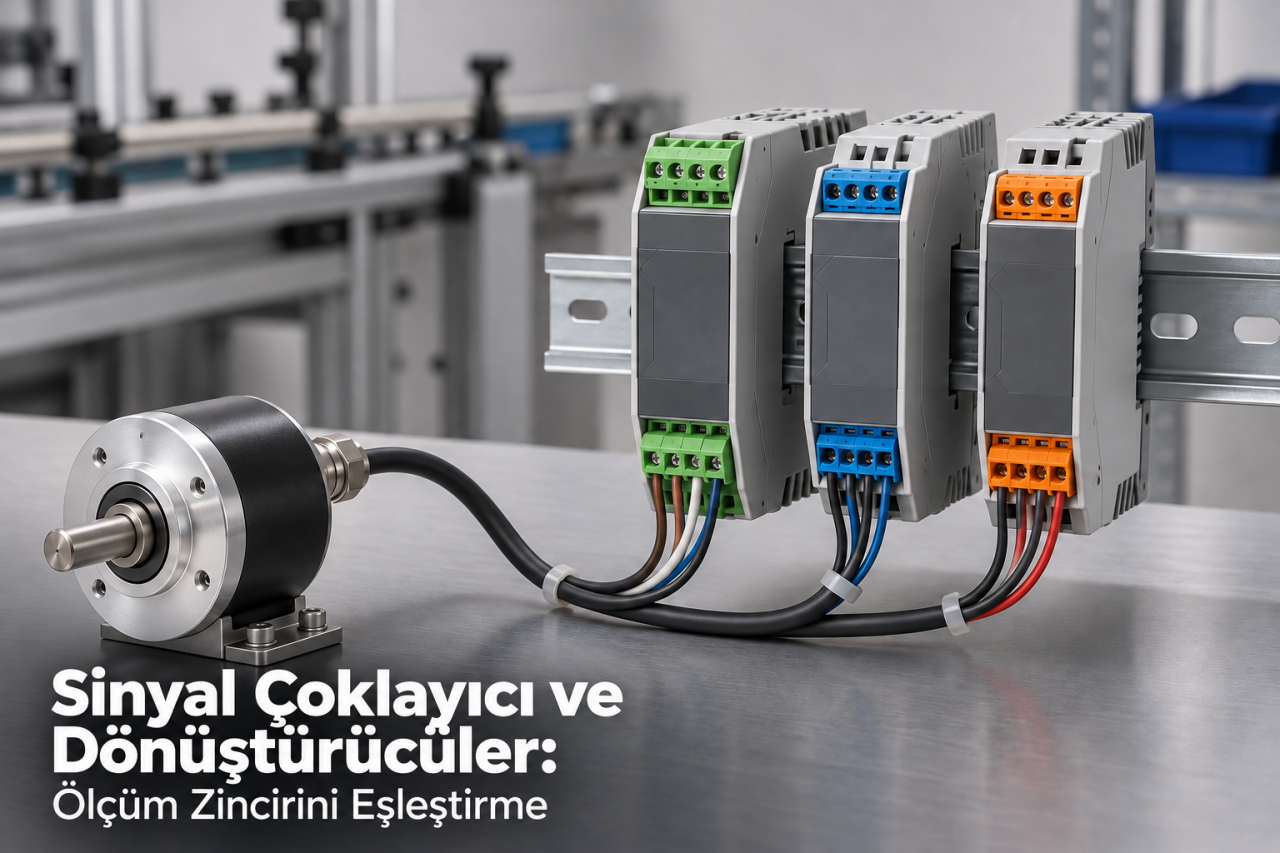

Sinyal Çoklayıcı ve Dönüştürücüler: Ölçüm Zincirini Eşleştirme

Sensörün ürettiği bilgi ile kontrol sisteminin kabul ettiği giriş her zaman aynı değildir. Sinyal çoklayıcı ve dönüştürücüler bu iki taraf arasında görev paylaşımı sağlar. Sinyali dağıtmak, seviyesini değiştirmek ve farklı fiziksel birime ölçeklemek ayrı işlemlerdir.

Sinyal Çoklayıcı ve Dönüştürücüler nedir?

Kısa cevap: Çoklayıcı, bir sinyali birden fazla çıkış yoluna dağıtır. Dönüştürücü ise sinyal türünü, seviyesini veya sayısal temsilini değiştirir. Bir cihaz iki görevi bir arada sunabilir.

Çalışma prensibi ve teknik bilgiler

Darbe, analog değer ve haberleşme

Enkoder darbeleri hız veya konuma karşılık gelir. Analog gerilim ve akım ise ölçeklendirilmiş büyüklük taşır. Haberleşme cihazları veri alanlarını işler. Dönüştürme planında girişin taşıdığı anlam korunmalı, yön veya referans bilgisi gereksiz yere kaybedilmemelidir.

Gecikme ve izolasyon

Filtreleme, örnekleme ve işleme ölçümün güncellenme süresini değiştirir. Galvanik izolasyonun hangi noktalar arasında bulunduğu açıkça incelenir. Çok çıkışlı cihazın tüm çıkışlarının birbirinden izole olduğu varsayılmamalıdır.

Dönüşüm sırasını sade tutma

Arka arkaya yapılan dönüşümler gecikme ve hata ekleyebilir. Darbeden analoga, ardından tekrar darbeye geçmek özgün zaman bilgisini korumayabilir. Gerekli en az dönüşüm adımı tercih edilir. Bununla birlikte kablo mesafesi veya izolasyon ihtiyacı ek arayüz gerektirebilir. Her adımın amacı ve sistem üzerindeki etkisi açıkça tanımlanır.

Kullanım alanları

Eski bir göstergenin yeni sensöre bağlanması, bir enkoderin sürücü ile kayıt sistemine dağıtılması veya frekansın analog hıza dönüştürülmesi tipik senaryolardır. Kapalı çevrim kontrolünde eklenen cihazın gecikmesi regülasyon davranışını etkileyebilir.

Uygulama örneği

Yeni bir enkoderin mevcut göstergeyle elektriksel seviyesi uyuşmadığında ilk soru hangi bilginin korunması gerektiğidir. Sadece hız gösterilecekse frekansın analog değere çevrilmesi değerlendirilebilir. Konum sayımı gerekiyorsa darbelerin korunması gerekir. Birden fazla alıcı bağlanacaksa dağıtım yükleri de hesaba katılır. Seçim, tek bir cihazın adından değil bütün giriş ve çıkış görevlerinden yapılır. Kurulum sonunda gösterge ve kontrolör gerçek fiziksel hareketle karşılaştırılır.

Seçim kriterleri

• Bilginin içeriği: Hız, yön, konum ve referans bilgisinden hangilerinin taşınacağını tanımlayın.
• Giriş devresi: Seviye, sinyal biçimi, frekans ve empedans uyumunu kontrol edin.
• Çıkış yükü: Bağlanacak her alıcının giriş şartlarını ve kablo düzenini ayrı değerlendirin.
• Zaman davranışı: Güncelleme, filtreleme ve hata anındaki çıkışı sistem gereksinimiyle karşılaştırın.

Montaj ve devreye alma

Dönüştürücü tek bir bilinen girişle sınanır. Minimum, orta ve maksimum çalışma değerlerinde çıkış doğrulanır. Çoklayıcıda her çıkış ayrı alıcıyla test edilir. Enerji kesintisi veya giriş yokluğu davranışı ayrıca gözlenir.

Arıza belirtileri ve kontrol adımları

Tüm çıkışlarda aynı oran hatası ölçeklemeyi düşündürür. Tek çıkış bozuksa ilgili yük ve kablo daha önce incelenir. Hız değişimine geç tepki, filtre veya güncelleme süresi kaynaklı olabilir.

Sık sorulan sorular

Dönüştürücü sensör doğruluğunu artırır mı?

Genellikle arayüz uyumu sağlar. Girişteki ölçüm hatasını ortadan kaldırmaz ve kendi hata payını ekleyebilir.

Çoklayıcı ile Y kablo eşdeğer mi?

Aktif çoklayıcı çıkış sürme ve bazen izolasyon sunabilir. Pasif bağlantı alıcıların elektriksel yüklerini doğrudan birleştirir.

Her dönüştürücü yön bilgisini taşır mı?

Hayır. Giriş ve çıkış işlevleri kontrol edilmelidir. Yalnızca frekans dönüşümü yönü kaybedebilir.
