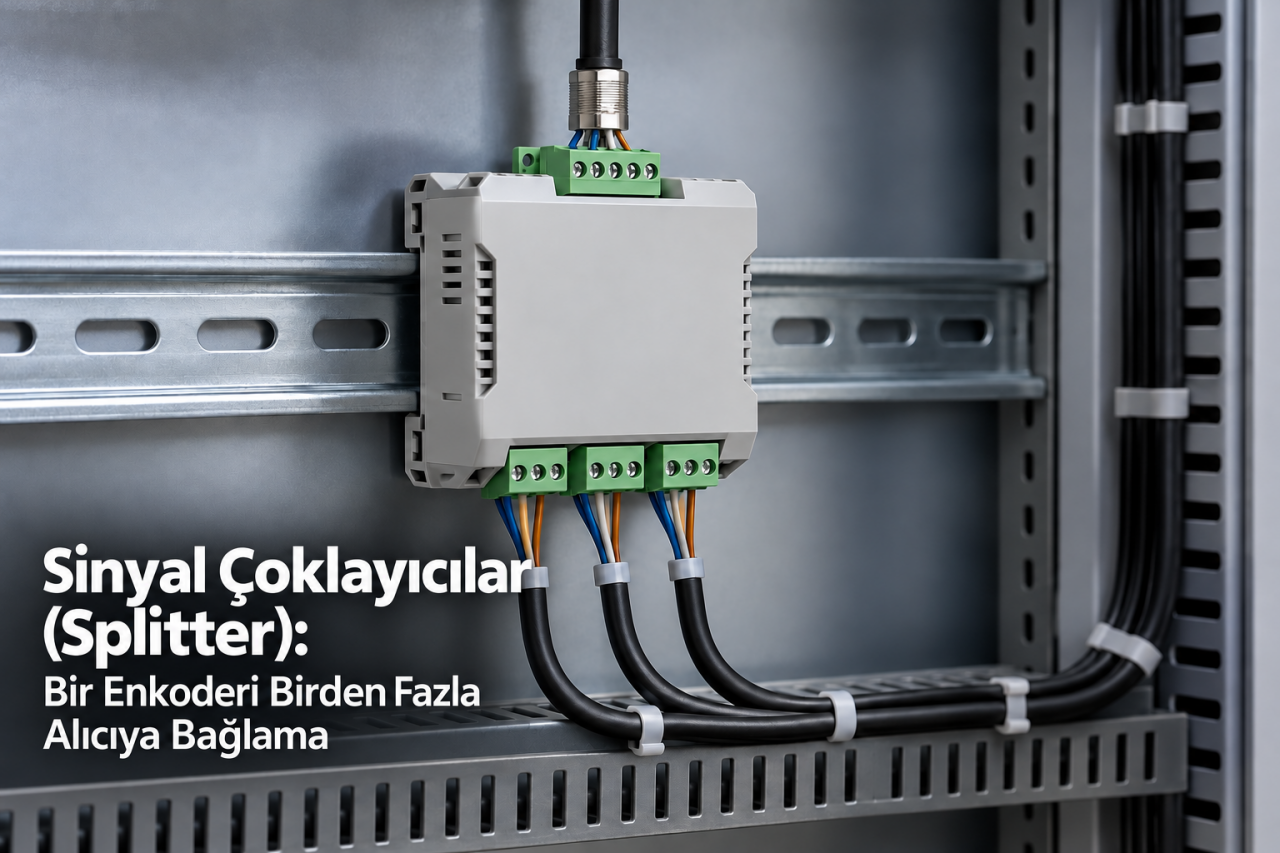

Sinyal Çoklayıcılar (Splitter): Bir Enkoderi Birden Fazla Alıcıya Bağlama

Bir enkoderin sinyalini sürücü, gösterge ve kayıt sistemine dağıtmak gerektiğinde pasif paralel bağlantı sorun yaratabilir. Sinyal çoklayıcılar, giriş bilgisini uygun çıkış devreleri üzerinden farklı alıcılara taşır. Kanal biçimi ve elektriksel yük her çıkış için kontrol edilmelidir.

Sinyal Çoklayıcılar (Splitter) nedir?

Kısa cevap: Splitter, bir giriş sinyalini birden fazla çıkışa dağıtan cihazdır. Girişteki ölçüm bilgisini çoğaltır. Yeni ve bağımsız bir fiziksel ölçüm kaynağı oluşturmaz.

Çalışma prensibi ve teknik bilgiler

Giriş yükü ve çıkış sürme

Pasif dallanma alıcı yüklerini aynı kaynağa bağlar. Aktif splitter giriş ile çıkışların sürülmesini ayrı düzenleyebilir. Her çıkışın kabul edilebilir yükü, sinyal seviyesi ve frekansı ürün özelliğidir. Tüm kanalların aynı elektriksel yapıda olduğu varsayılmaz.

Kanal gecikmesi ve izolasyon

Dağıtılan A/B/Z sinyallerinde zaman ilişkilerinin korunması gerekir. Bazı cihazlar seviye değiştirme veya galvanik izolasyon da sağlar. İzolasyonun giriş-çıkış arasında mı, çıkışlar arasında mı bulunduğu ayrı okunur. Splitter yedekli sensörün yerini tutmaz.

Çıkış başına sinyal bütünlüğü

Çoklayıcı çıkışları ayrı kablo hatlarıdır. Her hattın uzunluğu, yükü ve bağlantı düzeni kendi başına değerlendirilir. Bir çıkışa ek paralel alıcı takılması o kanalın sınırlarını değiştirebilir. Yeni alıcı eklendiğinde maksimum hız testi tekrarlanır. Çıkışların aynı kaynak bilgisini taşıması fiziksel ölçüm bağımsızlığı sağlamaz.

Kullanım alanları

Bir motor enkoderinin sürücüye ve ayrı sayıcıya aktarılması veya modernizasyonda ikinci kontrol yolunun eklenmesi splitter kullanımına örnektir. Güvenlik geri beslemesine cihaz ekleniyorsa ilgili güvenlik düzeninin izin verdiği bağlantılar incelenir.

Uygulama örneği

Bir enkoder hem sürücüye hem metraj sayacına bağlanacaksa her iki girişin elektriksel yapısı belirlenir. Splitterın bir çıkışı diferansiyel, diğeri farklı seviyede olabilir ancak bu kombinasyonun desteklendiği doğrulanır. Her alıcı aynı hareketle sınanır. Bir sayıcının doğru çalışması sürücü kanalının da doğru olduğu anlamına gelmez. Splitter besleme kaybında iki yol birlikte durabilir. Bu ortak bağımlılık bakım ve arıza mantığında açıkça ele alınır.

Seçim kriterleri

• Kanal içeriği: A/B/Z ve tamamlayıcı sinyallerin gereken şekilde taşındığını doğrulayın.
• Alıcı sayısı: Her çıkışın bağlanacağı giriş devresini ve yükünü ayrı belirleyin.
• Seviye eşleşmesi: Giriş formatı ile çıkış formatlarının desteklenen kombinasyonunu kontrol edin.
• Bağımlılık: Ortak cihaz veya besleme arızasının bütün alıcıları nasıl etkilediğini değerlendirin.

Montaj ve devreye alma

Önce tek alıcıyla giriş ve çıkış sayımları karşılaştırılır. Diğer alıcılar sırayla bağlanır ve en yüksek çalışma hızında ölçüm sürekliliği izlenir. Her çıkışın yön ve referans işareti ayrıca doğrulanır.

Arıza belirtileri ve kontrol adımları

Yeni alıcı eklendiğinde tüm sistem bozuluyorsa ortak bağlantı veya yük sorunu araştırılır. Tek çıkışta darbe kaybı, o kanalın sürme sınırıyla ilişkili olabilir. Splitter beslemesi kesildiğinde alıcıların durum yönetimi kontrol edilmelidir.

Sık sorulan sorular

Y kablo splitter yerine kullanılabilir mi?

Yalnız elektriksel yük ve bağlantı koşulları uygunsa değerlendirilebilir. Aktif sürme ve izolasyon işlevlerini sağlamaz.

Çok çıkış yedeklilik sağlar mı?

Çıkışlar ortak giriş ve cihaza bağlıdır. Bağımsız ölçüm veya güvenlik yedekliliği kendiliğinden oluşmaz.

Splitter darbe sayısını artırır mı?

Dağıtım işlevi sayıyı değiştirmez. Çarpma veya bölme varsa ayrı işlev olarak belirtilmelidir.
