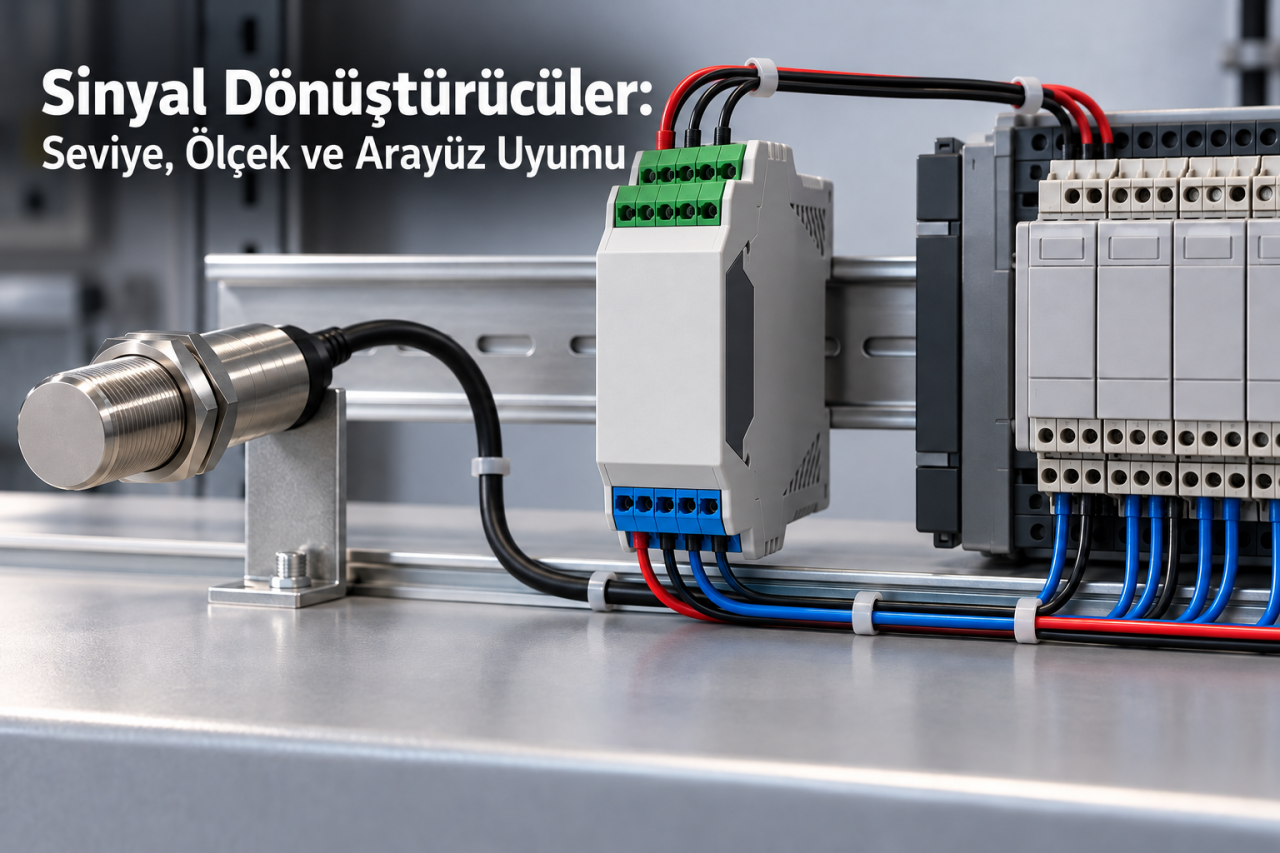

Sinyal Dönüştürücüler: Seviye, Ölçek ve Arayüz Uyumu

Sinyal dönüştürücü seçiminin ilk adımı, değiştirilmesi gereken özelliği açıkça belirlemektir. Sinyal seviyesi, fiziksel biçim, darbe oranı ve veri protokolü farklı sorunlardır. Tek bir dönüştürücünün bunların hepsini yapacağı varsayılmamalıdır.

Sinyal Dönüştürücüler nedir?

Kısa cevap: Sinyal dönüştürücü, giriş bilgisini desteklediği başka elektriksel veya sayısal temsil biçimine çevirir. Ölçüm anlamının korunması, uygun ölçek ve zaman davranışıyla sağlanır.

Çalışma prensibi ve teknik bilgiler

Seviye değişimi ve biçim dönüşümü

TTL ile HTL arasında seviye uyarlaması yapmak, frekansı analog hıza dönüştürmekten farklıdır. Birinci işlem darbe bilgisini korumayı hedefler. İkinci işlemde zaman içinde hesaplanan bir büyüklük üretilir. Yön veya referans kanalı çıkışta bulunmayabilir.

Dönüşüm hatası ve çıkış çözünürlüğü

Analog çıkışta çözünürlük, doğruluk ve sıcaklık etkisi ayrı özelliklerdir. Darbe çarpma veya bölmede maksimum frekans ve oran sınırları incelenir. Yuvarlama ve güncelleme davranışı, özellikle düşük hızda veya küçük sinyallerde görünür hale gelir.

Ölçek değişiminin bilgiye etkisi

Çıkış aralığı daraltıldığında alıcının çözünürlüğüyle birlikte etkili ölçüm adımı hesaplanır. Sayısal dönüşümde yuvarlama, analog dönüşümde hata payı eklenebilir. Bu değişim sensörün fiziksel doğruluğunu iyileştirmez. Toplam ölçüm bütçesi dönüştürücünün katkısını da içerir. Kritik aralıkta ayrı doğrulama yapmak yalnız uç nokta testinden daha bilgilendiricidir.

Kullanım alanları

Eski kontrol kartının yeni sensörle çalışması, analog ölçümün farklı girişe uyarlanması ve enkoder darbe ölçeğinin değiştirilmesi bu gruba örnektir. Bağlantıyı kolaylaştırmak için seçilen cihaz, kapalı çevrimde ek bir gecikme kaynağı olabilir.

Uygulama örneği

Bir analog sensörü farklı giriş aralığına bağlamak için dönüştürücü kullanılabilir. Önce sensörün gerçek minimum ve maksimum değerleri belirlenir. Dönüştürücü ofset ve kazancı bu aralıkla ayarlanır. Ardından birkaç ara noktada çıktı karşılaştırılır. Giriş sınırın dışına çıktığında doygunluk veya hata göstergesi incelenir. Kontrolörün son değer veya sabit sınır çıkışını normal ölçüm gibi yorumlamaması sağlanır. Sinyal tipi değişimi elektriksel bağlantıda da doğrulanır.

Seçim kriterleri

• Dönüşüm görevi: Hangi giriş bilgisinin hangi çıkışa çevrileceğini tam tarif edin.
• Elektriksel sınır: Besleme, giriş seviyesi ve çıkış yükünü iki tarafla birlikte inceleyin.
• Ölçekleme: Ofset, kazanç ve sınır davranışını fiziksel birimlere göre ayarlayın.
• Hata durumu: Giriş kaybı, doygunluk ve besleme kesintisinin nasıl bildirildiğini kontrol edin.

Montaj ve devreye alma

İlk testte bilinen girişle doğru çıkış türü elde edildiği gösterilir. Ardından aralığın farklı noktaları ölçülür. Yön değiştirme ve giriş yokluğu gibi normal dışı durumlar da sınanır.

Arıza belirtileri ve kontrol adımları

Çıkışın sabit bir üst değere yapışması yanlış aralık veya aşırı girişe işaret edebilir. Doğru ortalama değerle gecikmeli tepki filtre kaynaklı olabilir. Giriş türünü değiştirmeden yalnız yazılım ölçeğiyle elektriksel uyumsuzluk çözülemez.

Sık sorulan sorular

Dönüştürücü her muadil sensörü uyumlu yapar mı?

Yalnız desteklediği farklılıkları giderebilir. Mekanik, dinamik ve protokol kısıtları devam eder.

İzolasyon standart özellik midir?

Hayır. Var olup olmadığı ve hangi noktalar arasında bulunduğu veri sayfasından doğrulanır.

Analog değer tekrar darbeye çevrilirse aynı bilgi elde edilir mi?

Çözünürlük, filtreleme ve dönüşüm hataları nedeniyle özgün darbe dizisi aynen geri oluşmayabilir.
