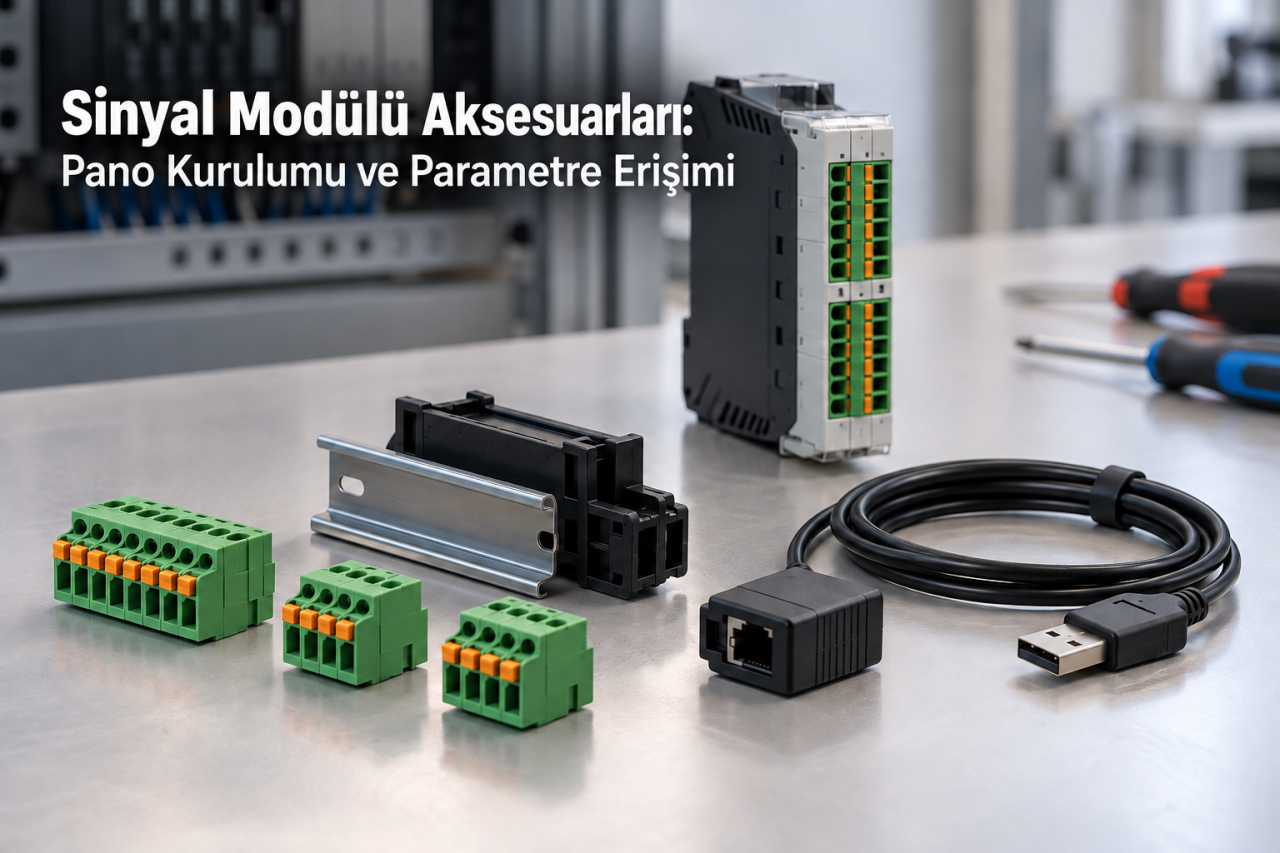

Sinyal Modülü Aksesuarları: Pano Kurulumu ve Parametre Erişimi

Sinyal dönüştürücüsünün işlevi doğru seçilse de kurulum aksesuarları eksikse devreye alma zorlaşabilir. Sökülebilir klemens, ray adaptörü, bağlantı kablosu veya parametreleme aracı farklı görevler üstlenir. Sinyal modülü aksesuarları, modülün tam varyantıyla eşleştirilmelidir.

Aksesuarlar nedir?

Kısa cevap: Bu aksesuarlar sinyal modüllerinin montajını, bağlantısını ve yapılandırılmasını destekler. Bir aksesuarın görünüşü benzer olsa bile pin düzeni veya yazılım uyumu farklı olabilir.

Çalışma prensibi ve teknik bilgiler

Klemens ve montaj elemanları

Klemens adımı, akım kapasitesi ve terminal işlevleri modülle uyumlu olmalıdır. Ray adaptörü cihazın yönünü ve havalandırma mesafesini etkileyebilir. Yan yana montaj şartları, aksesuar eklendiğinde de korunmalıdır.

Yapılandırma kablosu ve yazılım sürümü

Parametreleme bağlantısı standart veri kablosuyla aynı elektriksel arayüzü kullanmayabilir. Dönüştürücü ve bilgisayar tarafındaki sürücü veya yazılım sürümü eşleştirilir. Mevcut parametreler yedeklenmeden rastgele varsayılan ayara dönmek ölçek ve çıkış işlevlerini değiştirebilir.

Aksesuarın revizyonla eşleşmesi

Ürün ailesi uzun süre aynı adla satılsa da bağlantı veya yazılım revizyonları değişebilir. Aksesuar seçiminde desteklenen tam model ve revizyon bilgisi aranır. Servis için kullanılan kablolar kalıcı saha bağlantılarıyla karıştırılmaz. Yedek parçanın kodu kayıt altına alınarak sonraki değişimde aynı eşleştirme tekrar kurulabilir.

Kullanım alanları

Pano montajı, bakımda modül değişimi ve seri cihazların ayarlarının çoğaltılması aksesuarların düzenli kullanım alanlarıdır. Devreye alma sırasında geçici bağlantılar ile kalıcı tesisat bağlantılarının görevleri açıkça ayrılmalıdır.

Uygulama örneği

Bakım için yeni bir sinyal modülü takılırken eski sökülebilir klemens kullanılabilir gibi görünebilir. Fiziksel yerleşim aynı olsa da terminal işlevleri yeni varyantta değişmiş olabilir. Önce iki cihazın şemaları karşılaştırılır. Ardından parametre yedeğinin yeni donanımla uyumu kontrol edilir. Programlama aracında cihazın görünmesi, ayarın doğru yüklendiği anlamına gelmez. Gerçek girişle ölçek ve çıkış işlevi sınanarak değişim tamamlanır.

Seçim kriterleri

• Ürün kodu: Aksesuarın desteklediği modül ailesini ve donanım revizyonunu kontrol edin.
• Bağlantı işlevi: Klemens numaraları ve programlama portunun elektriksel özelliklerini doğrulayın.
• Montaj alanı: Kapak, kablo dönüşü ve havalandırma boşluğunu hesaba katın.
• Ayar aktarımı: Parametre yedekleme biçimi ve yazılım uyumluluğunu inceleyin.

Montaj ve devreye alma

Modülün bağlantı şemasıyla klemens numaraları karşılaştırılır. Parametreleme aracı bağlanınca mevcut ayarlar okunup kaydedilir. Aksesuar kurulumu tamamlandıktan sonra giriş ve çıkış işlevleri yeniden denenir.

Arıza belirtileri ve kontrol adımları

Bilgisayarın cihazı görememesi kablo, sürücü veya port türüyle ilişkili olabilir. Klemens değişiminden sonra yanlış değer görülüyorsa uç numaralandırması kontrol edilir. Fiziksel oturma elektriksel uyumluluğun kanıtı değildir.

Sık sorulan sorular

Programlama kablosu kalıcı bağlı kalabilir mi?

Cihaz kılavuzundaki kullanım ve EMC koşulları kontrol edilir. Servis portu her zaman sürekli işletim için tasarlanmaz.

Benzer klemens kullanılabilir mi?

Adımın yanında temas, kilitleme ve elektriksel kapasite de eşleşmelidir.

Yedeklenen ayar her modele yüklenir mi?

Hayır. Donanım ve yazılım sürümüyle işlev farkları kontrol edilmelidir.
