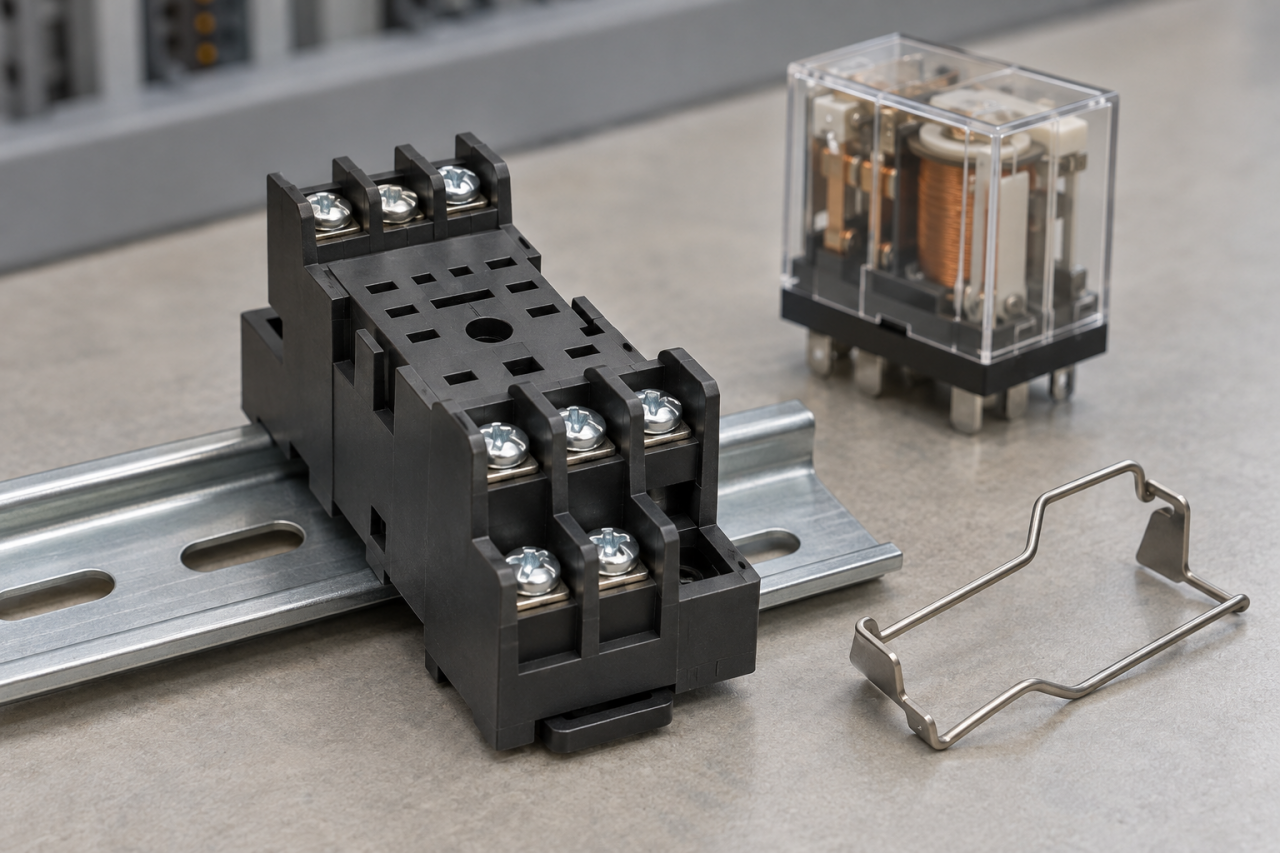

Soket: Röle Tabanında Pin Uyumu ve Terminal Seçimi

Röle soketi, röleyi tesisat kablolarına ve pano montajına bağlar. Aynı pin sayısı soketin her röleye uygun olduğunu göstermez. Bobin ve kontak terminallerinin yerleşimi, mekanik kilitleme ve elektriksel kapasite birlikte doğrulanmalıdır.

Soket nedir?

Kısa cevap: Röle soketi, uyumlu rölenin takıldığı ve devre bağlantılarının yapıldığı tabandır. Röleyle birlikte kullanılan taşıma akımı ve gerilim sınırları soketin özellikleriyle de sınırlanır.

Çalışma prensibi ve teknik bilgiler

Pin haritası ve terminal işlevi

Yuvarlak veya düz pinli tasarımlar farklı düzenlere sahiptir. Bobin uçları, ortak kontak ve NO/NC terminalleri şemayla eşleştirilir. Benzer soketin aynı numaraları aynı işlevi taşımayabilir. Rölenin yönü ve anahtarlama şeması birlikte okunur.

Klemens, aksesuar ve ısıl koşul

Vida veya yaylı terminal uygun kablo kesiti ve hazırlama yöntemi gerektirir. Köprü, LED veya bastırma modülü soketin desteklediği aileden seçilir. Bastırma elemanının polaritesi ve gerilimi kontrol edilir. Yan yana yüklenen soketlerde sıcaklık koşulları önem kazanabilir.

Birleşimin taşıma kapasitesi

Röle, soket, köprü ve iletkenler tek bir akım yolunu oluşturur. Her parçanın kapasitesi ve sıcaklık koşulu önemlidir. Rölenin yüksek kontak akımı soketin aynı akımı taşıyacağını kendiliğinden göstermez. Paralel köprü kullanımında ortak besleme yolunun toplam akımı da hesaplanır. Terminal hazırlığı ve uygun sıkma bağlantının termal davranışını belirler.

Kullanım alanları

Röleli kontrol panosu ve değiştirilebilir arayüz düzenleri soketin tipik görevleridir. Tutucu klips titreşimli ortamda rölenin yerinde kalmasını destekleyebilir. Bu parça elektriksel temas kalitesinin yerine geçmez.

Uygulama örneği

Bir röle soketinde LED ve diyot modülü bulunduğunda yeni rölenin DC bobin polaritesi doğru bağlanmalıdır. Aynı pin sayılı AC bobinli ürün, mevcut bastırma modülüyle uygun olmayabilir. Tam kombinasyonun belgesi kontrol edilir. Kablo kesiti ve terminal sıkma yöntemi doğrulanır. Yük altında terminal sıcaklığı gözlenir. Bakımda yalnız röle değil soketin yaylı temasları ve tutucu parçaları da incelenir. Aralıklı temas soket değişimini gerektirebilir.

Seçim kriterleri

• Röle ailesi: Soketin desteklediği tam röle tipini ve pin yapısını doğrulayın.
• Terminal haritası: Bobin ve kontak bağlantılarını ürün şemasından kontrol edin.
• Akım ve kablo: Soket kapasitesi, iletken kesiti ve sıkma koşullarını eşleştirin.
• Ek modüller: LED, diyot veya köprünün gerilim ve polarite uyumunu inceleyin.

Montaj ve devreye alma

Soket raya sabitlenir ve kablolar uygun uç hazırlığıyla bağlanır. Röle takılmadan bağlantı haritası kontrol edilir. Takıldıktan sonra bobin komutu ile kontak geçişi sınanır. Gerçek yükte terminal sıcaklığı gözlenir.

Arıza belirtileri ve kontrol adımları

Röleyi oynatınca çalışan devre kontak veya soket aşınmasını düşündürür. Tek terminalin aşırı ısınması gevşek birleşimle ilişkili olabilir. Aynı pin sayılı başka soket takmadan önce işlev haritası karşılaştırılır.

Sık sorulan sorular

8 pin soket her 8 pin röleye uyar mı?

Hayır. Pin geometrisi ve işlev yerleşimi de eşleşmelidir.

Soket akımı röle akımından düşükse hangisi esas alınır?

Birleşimin en kısıtlayıcı bileşeni ve kullanım koşulları dikkate alınır.

Diyot modülü her bobinle kullanılabilir mi?

Bobinin AC/DC türü, gerilimi ve polaritesiyle uyumlu olmalıdır.
