Steel Grid Dirençler: Metal Izgaralı Enerji Harcama
Steel Grid Dirençler: Metal Izgaralı Enerji Harcama

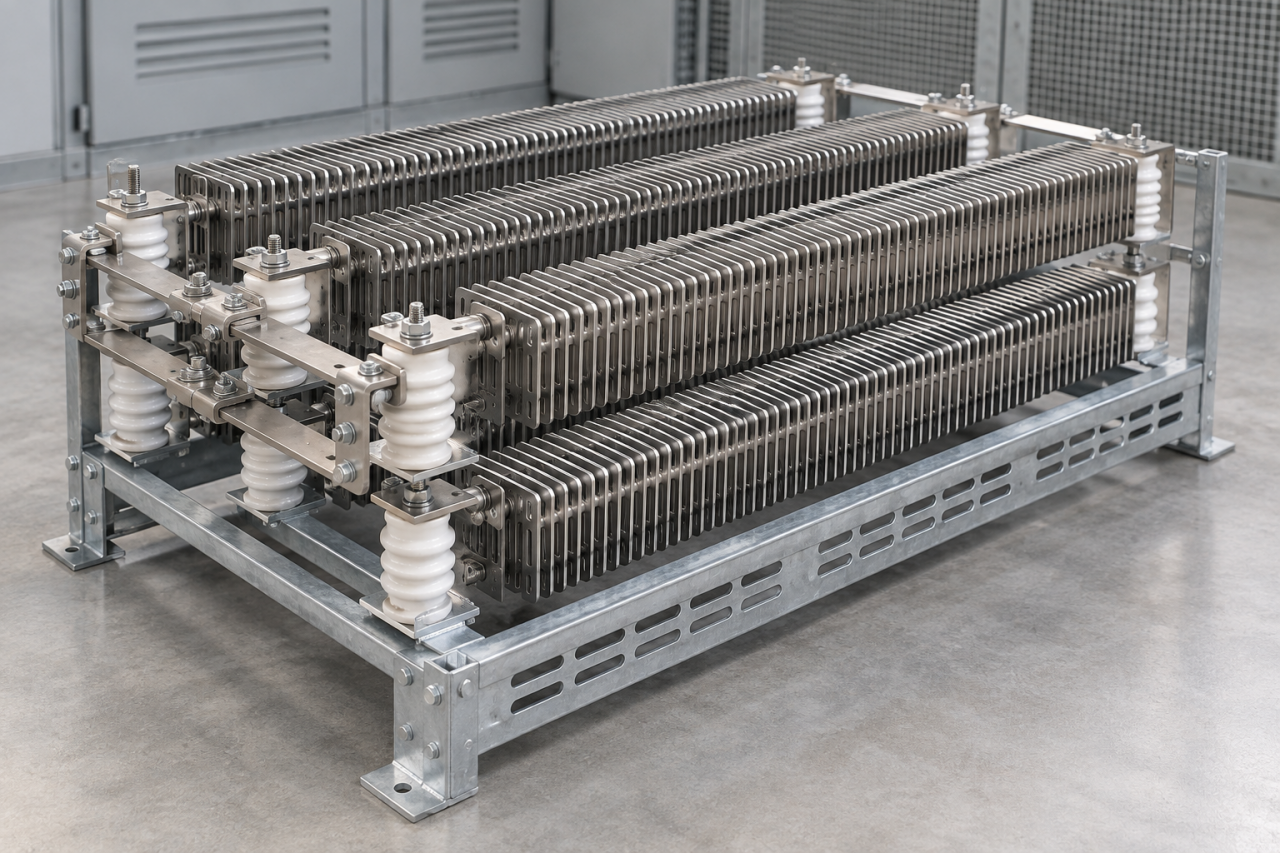

Steel grid dirençler, metal ızgara biçimli direnç elemanlarını kullanır. Izgara düzeni hava geçişi ve ısı yayılımı için uygun bir yapı sunabilir. Malzeme, eleman dizilimi ve muhafaza gerçek elektriksel ve termal kapasiteyi belirler.
Steel Grid Dirençler nedir?
Kısa cevap: Steel grid direnç, metal ızgara elemanların belirli bağlantıyla oluşturduğu güç direnci düzenidir. Tek eleman veya birden fazla elemandan oluşan banka şeklinde kullanılabilir.
Çalışma prensibi ve teknik bilgiler
Eleman bağlantısı ve toplam değer
Seri bağlantı toplam direnci artırır. Paralel bağlantı eşdeğer direnci azaltır ve akımı farklı kollara dağıtır. Bağlantı düzeni yalnız ohm değerini değil, her elemanın yükünü de değiştirir. Kol akımları ve toleranslar birlikte değerlendirilmelidir.
Hava geçişi ve sıcaklık etkisi
Izgara üzerinde ısı dağılımı yerleşim ve hava akışına bağlıdır. Muhafaza eklemek doğal soğutmayı değiştirebilir. Direnç değeri sıcaklıkla değiştiğinde yük akımı da etkilenir. Yakındaki kablolar ve bağlantı parçaları oluşan sıcaklığa uygun seçilir.
Soğuk ve sıcak direnç farkı
Metal elemanın sıcaklık katsayısı nedeniyle çalışma direnci soğuk ölçümden farklı olabilir. Sabit gerilimde bu değişim akımı ve gücü etkiler. Katalogdaki direnç değerinin hangi sıcaklıkta tanımlandığı okunur. Test veya frenleme hesabında uygun çalışma koşulu esas alınır. Bankanın bütün kollarında benzer termal koşullar sağlanması yük paylaşımı açısından önemlidir.
Kullanım alanları
Fren enerjisi harcama, yük bankası ve belirli endüstriyel enerji görevlerinde uygun metal ızgara sistemleri kullanılabilir. Dış ortam veya kirli ortamda koruma ihtiyacıyla havalandırma gereksinimi birlikte çözülür.
Uygulama örneği
Bir metal ızgara bankasına koruyucu muhafaza eklendiğinde elektriksel değer değişmeyebilir ancak hava yolu daralabilir. Önceden yeterli olan soğutma yeni yerleşimde aynı kapasiteyi sağlamayabilir. Hava giriş ve çıkışı yeniden değerlendirilir. Kol akımları ile sıcaklık dağılımı kontrollü yükte gözlenir. Sıcak hava diğer ekipmanlara yöneliyorsa pano düzeni de etkilenir. Muhafaza ve fan değişikliği direnç bankasının termal tasarımından ayrı düşünülmez.
Seçim kriterleri
- Banka düzeni: Seri-paralel yapıyı ve her elemanın yükünü ayrı hesaplayın.
- Malzeme verisi: Direnç sıcaklık katsayısı ve ortam dayanımını teknik belgeden inceleyin.
- Soğutma yolu: Hava giriş-çıkışı ve muhafazanın termal etkisini değerlendirin.
- Bağlantı güvenliği: İzolatör, bara ve klemenslerin gerilim ile sıcaklık sınırlarını kontrol edin.
Montaj ve devreye alma
Banka bağlantısı çizimle doğrulanır ve toplam direnç ölçülür. Havalandırma boşlukları sağlanır. Kademeli yük altında elemanların dengeli ısındığı ve bağlantı noktalarının aşırı sıcaklaşmadığı kontrol edilir.
Arıza belirtileri ve kontrol adımları
Bir kolun farklı ısınması yanlış bağlantı, tolerans veya temas sorununa işaret edebilir. Izgara deformasyonu aşırı yükle ilişkili olabilir. Muhafaza değişimi sonrası termal kapasite tekrar değerlendirilmelidir.
Sık sorulan sorular
Grid yapı tubular dirençle aynı mı?
Geometri ve ısı aktarımı farklıdır. Aynı ohm ve güç tek başına eşdeğerlik sağlamaz.
Izgara direnci dışarıya açık kurulabilir mi?
Çevre, elektriksel erişim ve koruma koşulları ürünle birlikte değerlendirilir.
Eleman eklemek gücü artırır mı?
Bağlantı düzeni, yük paylaşımı ve soğutma doğru tasarlanırsa değerlendirilebilir. Sadece eleman sayısı yeterli değildir.
