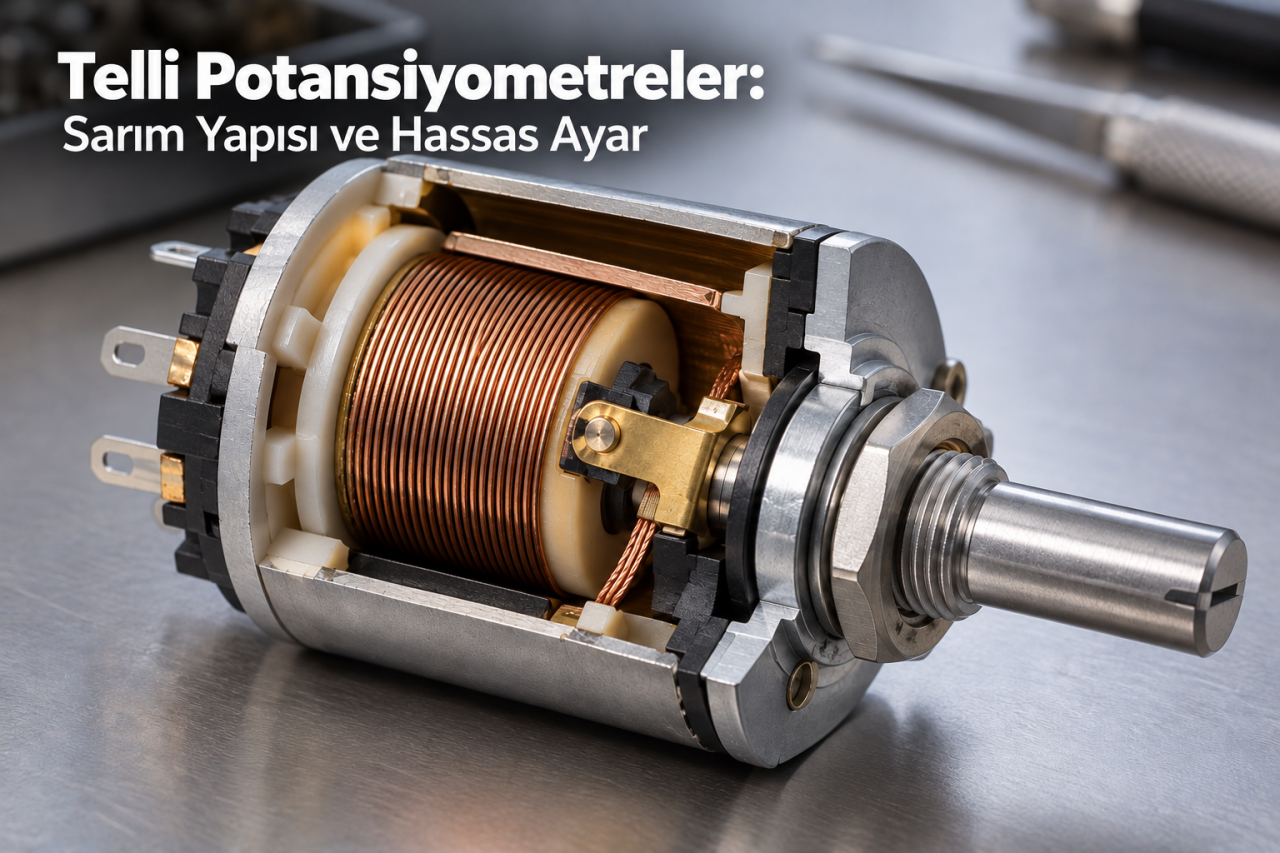

Telli Potansiyometreler: Sarım Yapısı ve Hassas Ayar

Telli potansiyometrelerde direnç yolu, yalıtılmış bir taşıyıcı üzerine sarılmış direnç telinden oluşur. Bu yapı hassas ayar ve belirli güç gereksinimleri için değerlendirilebilir. Sarım adımları ve sürgü temasının özellikleri analog çıkışın davranışını belirler.

Telli Potansiyometreler nedir?

Kısa cevap: Telli potansiyometre, sürgünün sarılmış direnç teli üzerinde hareket ettiği ayarlanabilir direnç elemanıdır. Bir veya birden çok turlu mekanik yapıya sahip olabilir.

Çalışma prensibi ve teknik bilgiler

Sarım adımı ve çözünürlük

Sürgü farklı tel sarımlarına temas ettikçe elektriksel değer küçük adımlarla değişebilir. Bu nedenle ayar çözünürlüğü yalnızca mekanik dönme açısına bağlı değildir. Tel yapısı, sürgü teması ve sarım düzeni ürünün çözünürlük özelliklerinde değerlendirilir.

Endüktans ve yük koşulları

Sarım yapısı parazitik endüktans oluşturabilir. Hızlı sinyal veya yüksek frekans uygulamalarında bu özellik önem kazanır. Toplam direnç toleransı, doğrusallık ve sıcaklık katsayısı farklı parametrelerdir. Sürgüden geçen akımın sınırı ayrıca kontrol edilmelidir.

Temas değişimi ve bakım

Sürgünün yoğun kullanılan bölgesi diğer bölgelere göre daha fazla aşınabilir. Çıkış gürültüsü yalnız sabit noktada değil, hareket sırasında da incelenir. Temizleme veya yağlama işlemi rastgele uygulanmaz. Uygun bakım yöntemi üretici tarafından belirtilmelidir. Değişim ürününde direnç değerinin yanında tur sayısı ve karakteristik de korunur.

Kullanım alanları

Kalibrasyon ayarı, referans devresi ve kontrollü analog konum ayarı telli potansiyometrelerin kullanılabileceği alanlardır. Sürekli hızlı hareket veya çok yoğun çevrim beklenen uygulamalarda sürgü ömrü ve hareket koşulları önceden incelenir.

Uygulama örneği

Hassas analog referansın küçük adımlarla değişmesi istenen bir devrede telli potansiyometrenin sarım çözünürlüğü görünür hale gelebilir. Operatör mili çok az çevirse de çıkış bir sarımdan diğerine geçerken basamak yapabilir. Bunun kabul edilip edilmediği devrenin en küçük ayar ihtiyacıyla karşılaştırılır. Yük altında ölçüm yapılırken dış gürültü ile sarım davranışı ayrılır. Çok turlu mekanizma daha rahat ayar sağlayabilir fakat elektriksel basamakları kendiliğinden kaldırmaz.

Seçim kriterleri

• Tur ve direnç: Toplam tur, direnç değeri ve devre yükünü birlikte belirleyin.
• Ayar adımı: Gerekli küçük değişimin sarım çözünürlüğüyle elde edilebildiğini doğrulayın.
• Güç ve sıcaklık: Anma gücünü ortam sıcaklığına bağlı azaltma bilgisiyle değerlendirin.
• Dinamik kullanım: Sürgü hareket hızı, çevrim ömrü ve frekans etkilerini uygulamayla karşılaştırın.

Montaj ve devreye alma

Başlangıç ve bitiş uçları belirlenir, sürgü hareketi boyunca direnç değişimi ölçülür. Analog devrede gerçek yükle ayar eğrisi kontrol edilir. Çok turlu modele zorlayıcı mekanik son nokta yükü uygulanmaz.

Arıza belirtileri ve kontrol adımları

Belirli ayar noktalarında kesinti tel veya sürgü hasarıyla ilişkili olabilir. Küçük basamaklı değişim her zaman arıza sayılmaz. Ürünün belirtilen çözünürlüğüyle karşılaştırılmalıdır. Kararsızlıkta dış devre gürültüsü de incelenir.

Sık sorulan sorular

Telli yapı tamamen kesintisiz çıkış verir mi?

Sarım adımları nedeniyle sonlu çözünürlük söz konusu olabilir. Veri sayfasındaki açıklama esas alınır.

Çok tur daha yüksek güç demek midir?

Hayır. Tur sayısı mekanik ayar aralığıdır. Güç kapasitesi ürün tasarımıyla belirlenir.

Telli potansiyometre konum sensörü olabilir mi?

Uygun mekanik hareket ve ömür koşullarında kullanılabilir. Dinamik hareket gereksinimleri ayrıca doğrulanır.
