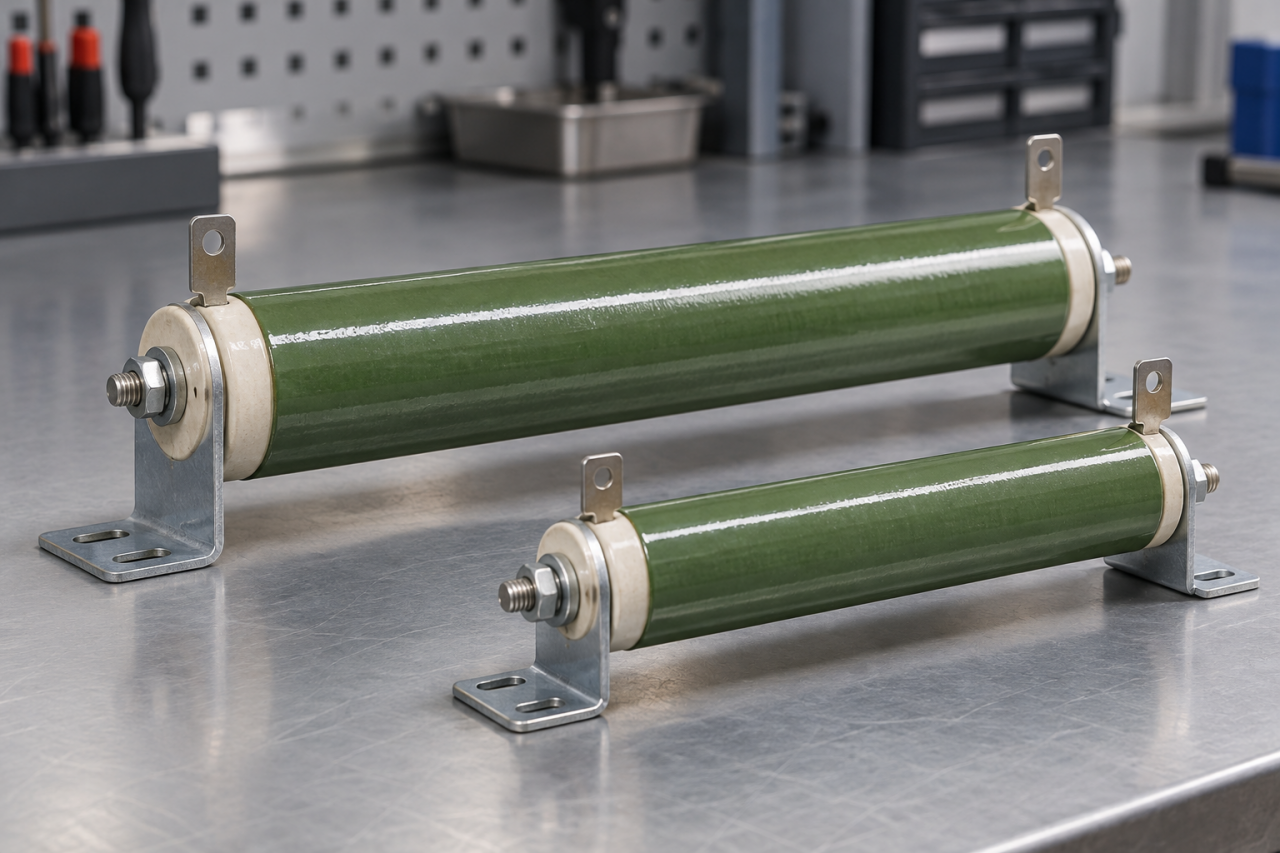

Tubular (Boru Tipi) Dirençler: Montaj ve Doğal Soğutma

Boru tipi dirençlerde direnç yolu çoğunlukla silindirik bir taşıyıcı üzerinde düzenlenir. Tel, kaplama ve terminal yapısı modele göre farklıdır. Tubular gövde adı, her ürünün aynı sıcaklık veya darbe kapasitesine sahip olduğunu göstermez.

Tubular (Boru Tipi) Dirençler nedir?

Kısa cevap: Tubular direnç, boru biçimli taşıyıcı veya gövde üzerinde oluşturulan güç direncidir. Kaplama, sarım ve montaj düzeni ürünün elektriksel ve termal özelliklerini belirler.

Çalışma prensibi ve teknik bilgiler

Sarım ve yüzey koruması

Direnç teli taşıyıcı çevresinde sarılabilir ve uygun kaplamayla korunabilir. Emaye veya benzer koruma, cihazın tüm çevresel koşullara uygun olduğunu tek başına göstermez. Uç bağlantıları, yüzey ve taşıyıcının sıcaklık sınırları birlikte değerlendirilir.

Montaj yönü ve hava dolaşımı

Boru gövdesinin etrafındaki hava boşluğu ısı uzaklaştırmayı etkiler. Üst üste sık yerleşim, bir elemanın sıcak havasını diğerine taşıyabilir. Üreticinin destek noktaları ve montaj yönü korunur. Merkezden geçen bağlantı parçası gelişigüzel değiştirilmez.

Taşıyıcıyı mekanik zorlamadan koruma

Seramik veya benzer taşıyıcılar uygun destekle sabitlenmelidir. Aşırı sıkma ve uygunsuz merkez bağlantısı çatlak oluşturabilir. Terminale gelen kablo yükü gövdeye zorlayıcı kuvvet taşımamalıdır. Sıcaklık değişiminde genleşme hareketi montaj yöntemiyle uyumlu bırakılır. Hasarlı taşıyıcı yalnız görünüş açısından değil yalıtım ve direnç yolu bütünlüğü açısından değerlendirilir.

Kullanım alanları

Endüstriyel yük, frenleme ve belirli ayarlı direnç düzeneklerinde uygun tubular modeller bulunabilir. Sabit uçlu bir modelin mekanik olarak ayarlanabilir olduğu varsayılmaz. Kullanım görevi tam ürün yapılandırmasıyla belirlenir.

Uygulama örneği

Bir panoda birkaç boru tipi direnç üst üste yerleştirildiğinde alttaki elemanın sıcak havası üsttekini ısıtabilir. Her eleman tek başına uygun güçte olsa bile yerleşim nedeniyle üst bölgede kapasite azalabilir. Üreticinin boşluk ve yön koşulları kontrol edilir. Hava dolaşımı değerlendirilir ve yük altında farklı eleman sıcaklıkları karşılaştırılır. Dirençler arasında elektriksel yalıtım ile termal mesafe aynı kavram değildir. Her iki gereksinim ayrı sağlanır.

Seçim kriterleri

• Elektriksel görev: Ohm, sürekli güç ve darbe gereksinimini çalışma çevrimiyle tanımlayın.
• Gövde yapısı: Taşıyıcı, kaplama ve varsa ayar temasını teknik bilgilerden kontrol edin.
• Yerleşim: Elemanlar arası mesafe ve hava akışını kılavuza göre planlayın.
• Terminal koşulu: Uçların sıcaklık ve kablo bağlantı gereksinimini değerlendirin.

Montaj ve devreye alma

Eleman uygun desteklerle sabitlenir. Seramik veya taşıyıcıya zarar verecek sıkma uygulanmaz. Bağlantılar tamamlandıktan sonra gerçek yükte termal dağılım ve komşu bileşen sıcaklıkları gözlenir.

Arıza belirtileri ve kontrol adımları

Taşıyıcı çatlağı mekanik zorlanma veya termal şokla ilişkili olabilir. Uç çevresinde aşırı sıcaklık temas direncini düşündürür. Kaplama hasarı cihazın yalıtım ve çevre korumasını etkileyebileceği için değerlendirilmelidir.

Sık sorulan sorular

Boru tipi direnç mutlaka ayarlanabilir mi?

Hayır. Sabit ve ayarlanabilir yapılar ayrıdır.

Gövdeye dokunarak sıcaklık kontrol edilir mi?

Yük altında yüksek yüzey sıcaklığı oluşabilir. Uygun ölçüm yöntemi ve tesis bakım prosedürü kullanılır.

Montaj yönü gücü etkiler mi?

Hava akışı ve ısı yayılımını etkileyebilir. Anma koşulları korunmalıdır.
