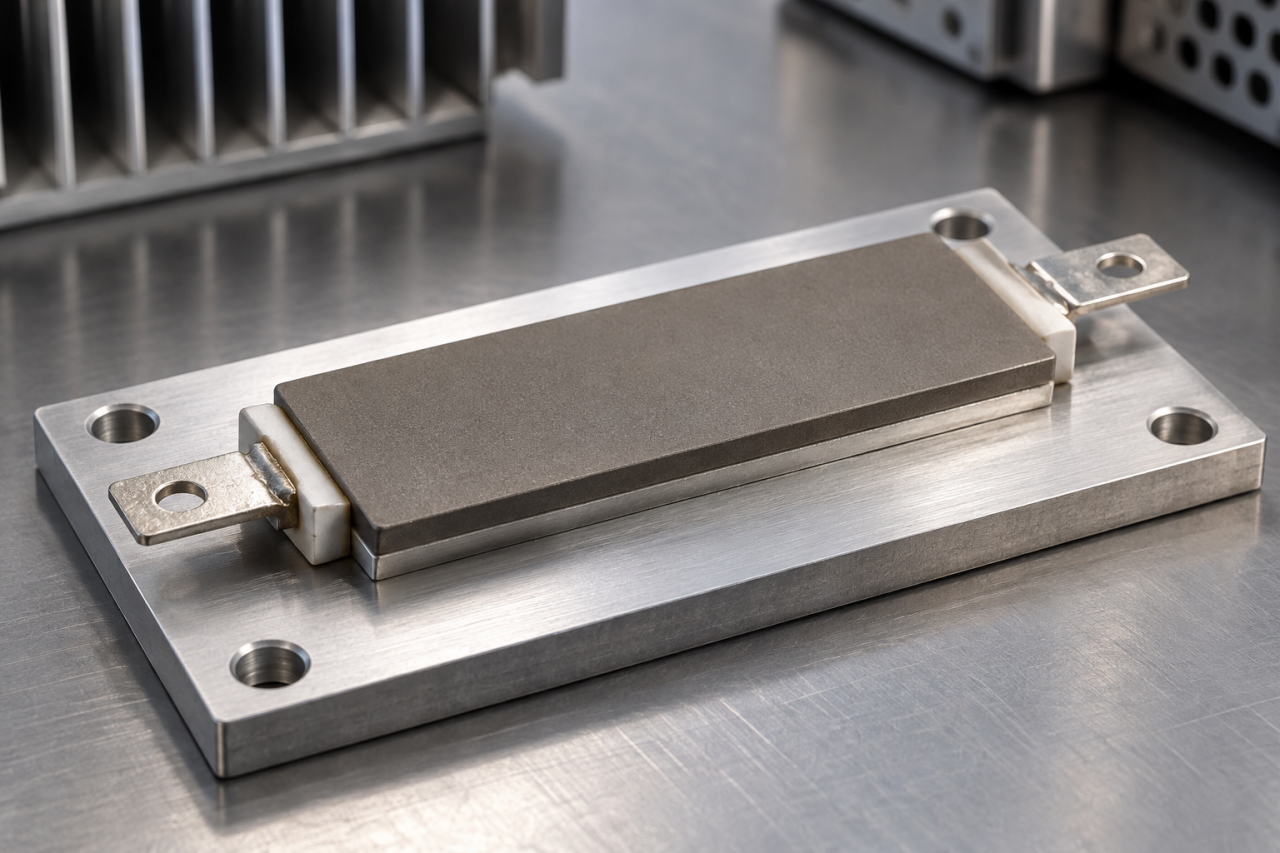

Yassı (Flat) Dirençler: Yerleşim, Yüzey Teması ve Isıl Sınırlar

Dar montaj alanlarında yassı direnç biçimi tercih edilebilir. Ancak flat gövde, otomatik olarak soğutucuya montaj veya belirli güç kapasitesi anlamına gelmez. Direnç yolu ve ısı aktarım yöntemi ürünün gerçek yapısından anlaşılır.

Yassı (Flat) Dirençler nedir?

Kısa cevap: Yassı direnç, düz veya ince gövde biçiminde tasarlanan direnç elemanıdır. Soğutması hava, yüzey iletimi veya her ikisine dayanabilir. Bu koşullar model bazında belirlenir.

Çalışma prensibi ve teknik bilgiler

Geometri ve ısı aktarım yolu

Düz yüzey ısıyı bir montaj parçasına aktarabilecek şekilde tasarlanmış olabilir. Bazı yapılar ise yüzeyden havaya soğutulur. Gerekli temas alanı, basınç veya termal arayüz kılavuzda belirtilir. Yanlış yüzeye montaj anma kapasitesini düşürebilir.

Yalıtım ve mekanik gerilme

Elektriksel olarak aktif yüzeylerin şasiyle teması uygun yalıtım gerektirir. İnce taşıyıcı veya direnç yolu, eğilme ve noktasal sıkma nedeniyle zarar görebilir. Termal genleşme ile sabitleme yöntemi birlikte değerlendirilir.

Termal arayüzün sınırları

Termal malzeme, hava boşluklarını azaltabilir ancak kötü mekanik yerleşimin yerine geçmez. Kalınlık, elektriksel yalıtım ve sıcaklık dayanımı ürünle uyumlu olmalıdır. Aşırı malzeme eklemek her zaman daha iyi ısı aktarımı sağlamaz. Üreticinin izin verdiği yönteme göre uygulanır. Montaj sonrası termal doğrulama, yalnız kullanılan malzemenin özelliklerine güvenmekten daha kapsamlıdır.

Kullanım alanları

Kompakt pano, belirli güç elektroniği düzenleri ve sınırlı yükseklikli test sistemleri flat direnç için adaydır. Ürün değişiminde yalnız dış ölçünün değil, ısının hangi yolla atıldığının da aynı olması gerekir.

Uygulama örneği

Dar bir muhafazada flat direnç, bir metal yüzeye monte edilerek kullanılabilir. Ancak yüzey eğri veya temas bölgesi küçükse beklenen ısı aktarımı oluşmayabilir. Teknik belgenin istediği yüzey ve sabitleme koşulları uygulanır. Direnç ile şasi arasında elektriksel yalıtım gereksinimi ayrıca kontrol edilir. Normal yükte hem eleman hem taban sıcaklığı izlenir. Dış boyutları aynı olan bir yedek ürünün farklı soğutma koşulu istemesi değişim kararını etkiler.

Seçim kriterleri

• Isıl yöntem: Hava soğutması veya montaj yüzeyine aktarım koşulunu kesinleştirin.
• Yüzey şartı: Düzlemsellik, temas alanı ve gerekiyorsa termal malzemeyi kontrol edin.
• Yalıtım sınırı: Şasiyle elektriksel ayrılığı ve çalışma gerilimini doğrulayın.
• Mekanik yük: Sıkma noktaları, eğilme ve genleşme payını talimata göre düzenleyin.

Montaj ve devreye alma

Montaj yüzeyi hazırlanır ve eleman zorlanmadan yerleştirilir. Bağlantılar sıcaklık etkisinden korunur. Normal yük çevriminde gövde ve taban sıcaklıkları üreticinin tanımladığı referansa göre izlenir.

Arıza belirtileri ve kontrol adımları

Yerel sıcak nokta yetersiz temas veya direnç yolu hasarını düşündürebilir. Sıkma sonrası değer değişimi mekanik gerilme kaynaklı olabilir. Daha büyük bir soğutucu eklemek, kötü arayüz temasını tek başına düzeltmeyebilir.

Sık sorulan sorular

Her flat direnç soğutucuya bağlanır mı?

Hayır. Ürünün ısı aktarım yöntemi ve montaj talimatı incelenir.

İnce gövde düşük güç demek midir?

Güç kapasitesi tasarım ve soğutmayla belirlenir. Dış görünüşten çıkarılmaz.

Yüzeyler arasına herhangi bir macun konur mu?

Yalnız üreticinin izin verdiği termal ve yalıtım özellikleriyle uygulanır.
