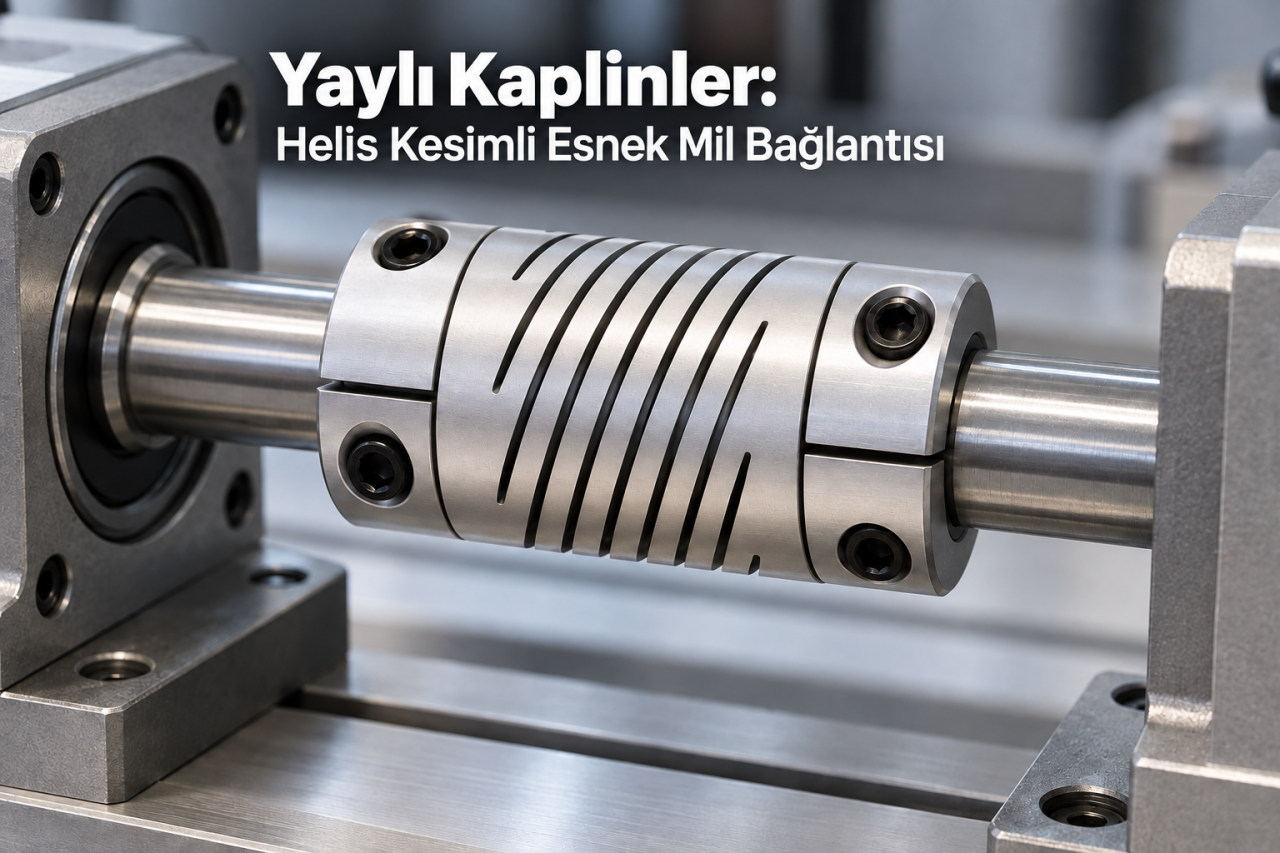

Yaylı Kaplinler: Helis Kesimli Esnek Mil Bağlantısı

Yaylı kaplin adı bu kategoride helis kesimli veya beam tip esnek mil bağlantılarını kapsar. Tek parça gövdedeki kesiler elastik deformasyona izin verir. Bu yapı, kaplini bir tork yayı veya her kaçıklığı karşılayan sınırsız bağlantı haline getirmez.

Yaylı Kaplinler nedir?

Kısa cevap: Helis kesimli kaplin, gövdesindeki kesiler sayesinde sınırlı kaçıklıklara uyum sağlayan esnek bağlantıdır. Rijitlik ve kapasite kesi geometrisiyle malzemeye bağlıdır.

Çalışma prensibi ve teknik bilgiler

Tek ve çok kesili geometri

Kesilerin sayısı ve yerleşimi radyal, açısal ve eksenel esnekliği değiştirir. Benzer dış ölçüdeki kaplinlerin burulma rijitliği farklı olabilir. İvmelenen eksenlerde bu fark konum gecikmesine veya dinamik davranışa yansır.

Göbek sabitleme ve yorulma

Sıkma göbek veya ayar vidası farklı tutunma özelliklerine sahiptir. Kaplinin esnek bölgesine aşırı deformasyon uygulanması yorulma ömrünü azaltabilir. Anma torku ile izin verilen kaçıklık sınırları birlikte değerlendirilmelidir.

Elastik hareket ile gevşeklik ayrımı

Bir bağlantıda geri dönüşte aynı konuma gelmeyen kalıcı fark kayma veya boşluk gösterebilir. Yük kalkınca geri dönen açı farkı elastik davranışla ilişkili olabilir. Bu ayrım uygun kontrollü ölçümle yapılır. Kaplinin tüm esnekliğini arıza olarak değerlendirmek veya bütün farkları normal saymak yerine ürünün belirtilen rijitliği ve montajı esas alınır.

Kullanım alanları

Enkoder bağlantısı, küçük adım motoru ve hafif konumlandırma eksenleri uygun helis kesimli tasarımların kullanım alanlarıdır. Yüksek tepe tork veya sık ters hareket bulunan görevlerde seçilen modelin dinamik sınırları incelenir.

Uygulama örneği

Küçük adım motoruyla çevrilen bir eksende helis kesimli kaplin, montaj sapmalarını karşılayabilir. Ancak yük yön değiştirdiğinde elastik burulma nedeniyle çıkış hemen aynı hareketi yapmayabilir. Ölçüm hedefi bu farkı kabul etmiyorsa kaplin rijitliği yeniden değerlendirilir. Mil göbeklerinin sağlam olduğu doğrulanır. Kesi geometrisi, yalnız dış çap ve malzemeyle eşdeğer sayılmaz. Çalışma sırasında görülen titreşimin kaplin, yük veya sürücü kaynaklı olduğu ayrı testlerle araştırılır.

Seçim kriterleri

• Kesi yapısı: Esnek düzlemleri ve desteklenen kaçıklık türlerini çizimden kontrol edin.
• Burulma ihtiyacı: Konum hatası hedefini rijitlik ve çalışma torkuyla karşılaştırın.
• Mil tutunması: Delik toleransı ve sıkma yöntemini mile göre belirleyin.
• Çevrim yükü: Yön değiştirme, titreşim ve sürekli kaçıklığın birleşik etkisini değerlendirin.

Montaj ve devreye alma

Miller hizalandıktan sonra kaplin doğal boyunda takılır. Esnek bölgeyi çekerek montaj aralığını kapatmak yerine mekanik yerleşim düzeltilir. Ters hareket ve çalışma devrinde bağlantı davranışı kontrol edilir.

Arıza belirtileri ve kontrol adımları

Kesi uçlarında çatlak aşırı yük veya kaçıklık kaynaklı yorulmayı düşündürür. Ölçümde gecikme elastik burulmayla ilişkili olabilir. Sadece daha sert malzemeye geçmek hizalama sorununu gidermeyebilir.

Sık sorulan sorular

Yaylı kaplin tork depolamak için kullanılır mı?

Bu bağlantılar esas olarak hareket aktarımı ve kaçıklık uyumu içindir. Ayrı tork yayı görevine uygunluk ayrıca belirtilmelidir.

Tek parça yapı boşluğu tamamen kaldırır mı?

Esnek gövde boşluksuz olabilir ancak mil-göbek bağlantısındaki kayma veya boşluk ayrıca önemlidir.

Kesiler arttıkça kaplin güçlenir mi?

Kesi geometrisi farklı esneklik ve rijitlik oluşturur. Kapasite doğrudan sayıyla belirlenmez.
