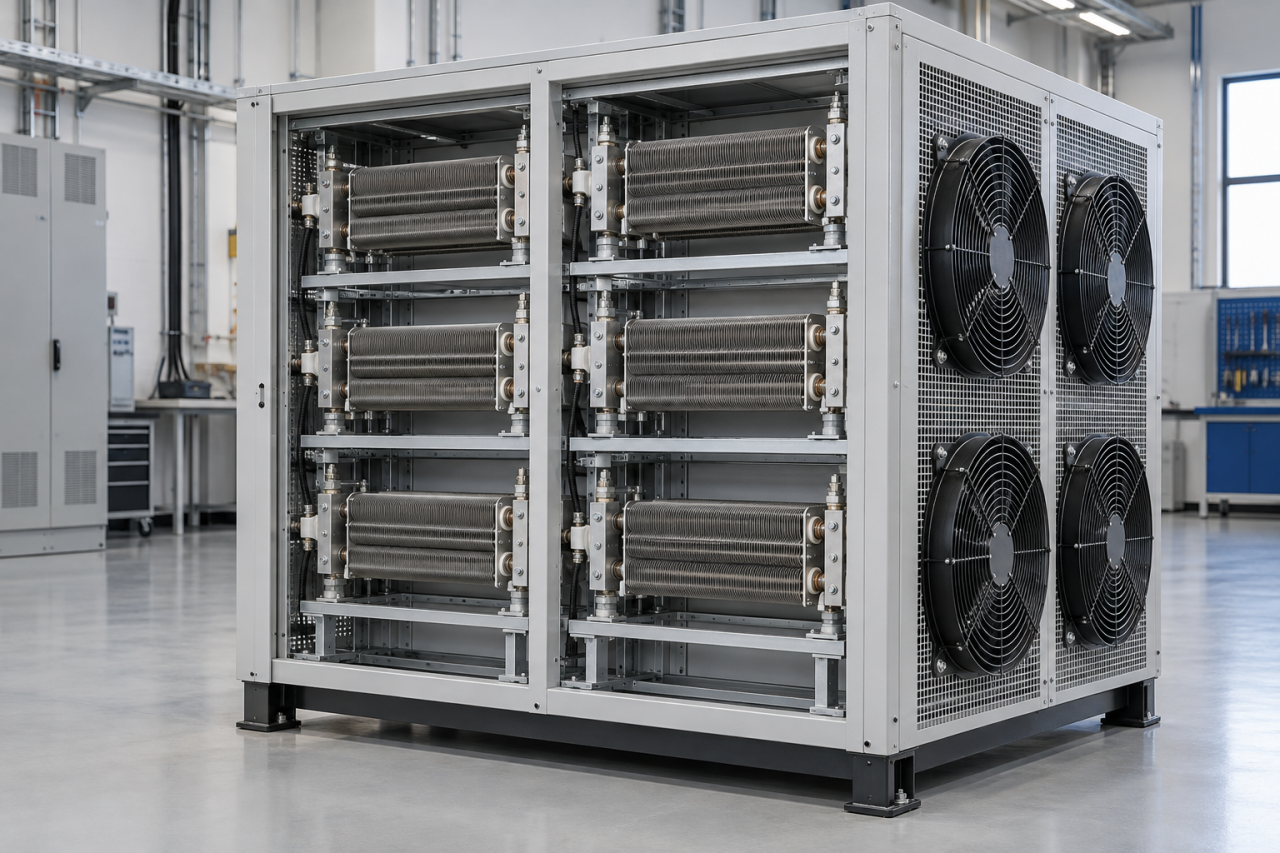

Yük Dirençleri: Test Yükü, Banka Düzeni ve Güç Hesabı

Bir enerji kaynağının davranışını ölçmek için tanımlı bir elektriksel yük gerekebilir. Yük dirençleri bu görevi ısı harcayarak gerçekleştirir. Testin gerilim aralığı ve süresi, gerekli kapasitenin temel girdileridir.

Yük Dirençleri nedir?

Kısa cevap: Yük direnci, devreye belirlenmiş dirençsel yük uygulayan elemandır. Birden fazla direnç ve soğutma düzeniyle yük bankası oluşturulabilir. Saf dirençsel yük her gerçek işletme yükünü temsil etmez.

Çalışma prensibi ve teknik bilgiler

DC ve AC yük hesabı

İdeal dirençsel doğru akım yükünde güç gerilimin karesinin dirence bölümüdür. Alternatif akımda etkin değer kullanılır. Çok fazlı bağlantıda faz ve hat gerilimleri ile bağlantı biçimi dikkate alınır. Gerilim artışı, sabit dirençte gücü karesel olarak yükseltir.

Kademeler ve termal denge

Anahtarlanan direnç kolları farklı yük basamakları sağlayabilir. Her kolun akımı ve anahtarlama elemanı uygun seçilir. Zorlanmış hava soğutması varsa fan kaybı kapasiteyi etkiler. Koruma düzeni testin enerji ve sıcaklık sınırlarıyla ilişkilendirilir.

Dirençsel testin temsil sınırı

Gerçek yük ani akım, reaktif bileşen veya sabit güç davranışı gösterebilir. Direnç bankası bunların hepsini kendiliğinden taklit etmez. Kaynağın hangi özelliğinin sınanacağı önce tanımlanır. Sürekli yük testi ve dinamik tepki testi farklı düzenler gerektirebilir. Test sonuçları kullanılan yükün türü ve uygulanan çevrimle birlikte yorumlanır.

Kullanım alanları

Güç kaynağı, jeneratör ve batarya testlerinde uygun yük bankaları kullanılabilir. Dinamik veya endüktif gerçek yükün benzetilmesi gerekiyorsa saf direnç bankası yeterli olmayabilir. Test yöntemi kaynağın kullanım amacına göre seçilir.

Uygulama örneği

Bir güç kaynağı testinde sabit dirençle farklı çıkış gerilimleri deneniyorsa yük gücü aynı kalmaz. Gerilim arttıkça güç karesel olarak artar. En yüksek test noktası bütün bankanın kapasitesiyle karşılaştırılır. Kademeler varsa her anahtarlama elemanı kendi kol akımına göre seçilir. Fanlı soğutmada hava kaybı için koruma mantığı kurulmalıdır. Testten sonra elemanlar sıcak kalabileceği için bakım erişimi uygun soğuma ve enerji kesme prosedürüyle yapılır.

Seçim kriterleri

• Gerilim aralığı: En yüksek test gerilimindeki güç ve akımı hesaplayın.
• Test süresi: Kısa olay, sürekli test ve tekrarlar için termal kapasiteyi değerlendirin.
• Kademe düzeni: Her koldaki akımı, bağlantıyı ve anahtarlama kapasitesini belirleyin.
• Koruma ve soğutma: Fan izleme, sıcaklık kesmesi ve erişim korumasını tasarıma dahil edin.

Montaj ve devreye alma

Toplam ve kol dirençleri enerji kesikken doğrulanır. Hava yolu ve korumalar kontrol edilir. Test yükü kademeli uygulanır, gerilim ve akım uygun ölçümle karşılaştırılır. Soğuma süresi tamamlanmadan bakım erişimi yapılmaz.

Arıza belirtileri ve kontrol adımları

Beklenen gücün oluşmaması bağlantı, gerçek gerilim veya devreye girmeyen kolla ilişkili olabilir. Bir kademenin aşırı ısınması dengesiz yük veya hava engelini düşündürür. Fan çalışıyor görünmesi yeterli debinin sağlandığı anlamına gelmez.

Sık sorulan sorular

Direnç bankası motor yükünü aynen temsil eder mi?

Hayır. Motorun reaktif ve dinamik davranışı saf direnç yükünde bulunmayabilir.

Sabit direnç sabit güç çeker mi?

Gerilim değişirse güç de değişir. Sabit direnç ile sabit güç yükü farklıdır.

Paralel direnç eklemek toplam yükü artırır mı?

Sabit gerilimde eşdeğer direnç azalır ve toplam güç artar. Her kolun kapasitesi ayrıca doğrulanır.
